Передача информации

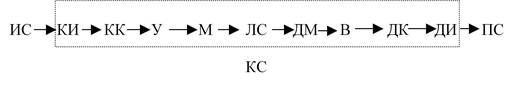

Схема передачи информации с использованием средств информационной техники представлена на рисунке:

Здесь сокращения означают следующее:

ИС – источник сообщения. Он регистрирует (фиксирует) информацию на каком-либо носителе, в результате чего образуется сигнал. Может выполнять в целом первую фазу обращения информации, а также криптографическое кодирование. В роли ИС могут выступать сканеры, факсимильные аппараты, клавиатуры, компьютеры и т.д.

КИ – кодер источника. Выполняет эффективное кодирование информации в сигнале в случае необходимости. Данный элемент может отсутствовать в схеме.

КК – кодер канала. На него возложены функции помехозащитного кодирования, если передаваемый сигнал подвержен помехам.

У – уплотнитель сигнала. Способствует передаче нескольких сигналов по одной линии связи ЛС. Может отсутствовать в схеме. Уплотнение рассмотрено далее.

М – модулятор сигнала. Изменяет информационные характеристики сигналов-носителей, накладывая на него дискретный сигнал. Модуляция рассмотрена далее.

ЛС – линия связи – физическая среда (например, воздух, электрическое или магнитное поле) и технические средства в ней, который используются для передачи сигнала на расстояние.

ДМ – демодулятор. Выполняет выделение дискретного сигнала из сигнала-носителя. Имеет место в схеме только при наличии модулятора М.

В – устройство выделения уплотненного сигнала. Имеет место в схеме только при наличии уплотнителя У.

ДК – декодер канала. Выявляет и/или исправляет ошибки, допущенные при передаче сигнала по линии связи ЛС. Присутствует в схеме только при наличии кодера канала КК.

ДИ – декодер источника. Декодирует эффективные коды. Присутствует в схеме только при наличии кодера источника КИ.

ПС – получатель сообщения. В его роли может выступать компьютер, принтер, дисплей и т.д.

КС – канал связи.

Технически блоки модулятор (М) и демодулятор (ДМ) реализованы в одном устройстве, которое называется модем (МО дулятор- ДЕМ одулятор).

Аналогично блоки кодеров (КИ и КК) и декодеров (ДИ и ДК) реализованы технически в одном устройстве, называемом кодек (КО дер- ДЕК одер).

Блоки уплотнитель У и блок выделения сигнала В образуют мультиплексор.
