Топология сетей. Этот классификационный признак определяет схемы соединения компьютеров в сети

Этот классификационный признак определяет схемы соединения компьютеров в сети.

Радиальная топология представлена на рисунке (УК – устройство коммутации – техническое устройство, возможно, компьютер, для сопряжения каналов связи):

Данная топология используется в учрежденческих системах управления с централизованным хранением информации, которое выполняет УК (в этом случае в его роли выступает ЭВМ). Эта топология не надежна, так как выход из строя УК разрушает всю сеть. Кроме того, она характеризуется значительным потреблением кабеля, что повышает ее стоимость.

Кольцевая топология (см. рисунок) обеспечивает передачу информации по кольцу только в одном направлении, что уменьшает надежность сети.

Для повышения надежности сети при неисправности кабеля вводят дополнительное кольцо, что приводит к удорожанию сети.

Многосвязная топология (см. рисунок) наиболее сложная и дорогая, применяется очень редко для обеспечения высокой скорости и надежности.

Топология типа общая шина (см. рисунок) использует в качестве обслуживающего устройства одну из ЭВМ, которая обеспечивает централизованный доступ к общей информации и ресурсам.

Эта топология характеризуется низкой стоимостью, высокой гибкостью и скоростью передачи данных.

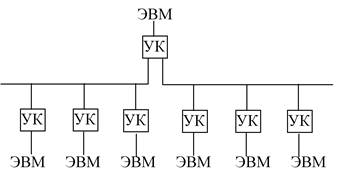

Иерархическая топология (см. рисунок) образуется с помощью нескольких топологий типа «общая шина»: они объединяются в дерево с корнем в виде ЭВМ, где размещаются самые важные компоненты сети.
