Схема измерения

Фокусированные зонды существуют в двух вариантах: трех или многоэлектродные (семи/девяти) экранированные зонды, требующие контакта между электродами и породой. Измеряется разность потенциалов между электродами и сила тока через основной токовый электрод, регистрируется кажу­щееся сопротивление пласта.

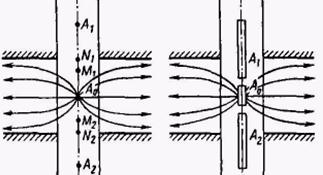

В 7-ми электродном зонде электроды смонтированы на гибком кабеле или на изолированной трубе. Зонд имеет три однополярных токовых электрода (А_о, А₁и А₂) и две пары измерительных электродов (M₁N₁ , M₂N₂). Через центральный электрод А_о и через фокусирующие электроды А₁ и А₂ пропускают ток одной полярности. Сила тока, протекающего через фокусирующие электроды, регу­лируется так, чтобы независи­мо от сопротивления горных по­род и сопротивления бурового раствора обеспечить равенство потенциалов электродов А_о, А₁и А₂ при неизменном токе 1₀, те­кущем через центральный электрод. Условие сохранения равенства потенциалов между токовыми электродами, будет выполняться, если разность потенциалов между двумя парами измерительных электродов M₂N₂поддерживать равной нулю путем изменения силы экранного тока. Поскольку при этом потенциалы электродов А_о, А₁и А₂ окажутся равны, ток не сможет течь вдоль сква­жины и направится фокусированным пучком в горную породу.
