Определение осадки основания

1.5.1 Расчет осадки основания ленточного фундамента методом послойного суммирования

Для расчета осадки методом послойного суммирования грунт ниже уровня подошвы фундамента делится на элементарные слои толщиной

i≤0,4 ∙ b = (м)

Определяется природное напряжение на уровне подошвы фундамента

s_zg,i=g’_II∙d = (КПа)

Определяется напряжение в грунте от внешней нагрузки

A_f=b∙1м= (м²)

p_II=N/A_f = (КПа)

Дополнительное напряжение на уровне подошвы фундамента

s_zp,i=p _II -s_zg,0= (КПа)

Дальнейшие вычисления проводятся в табличной форме по формулам:

Коэффициент рассеивания напряжения a определяется исходя из значения h=l/b

и x=2z/b (т.1 прил.2 СП 22.13330.2011)

Значения дополнительных напряжений в каждом i-м слое находится по формуле:

s_zpi = s_zp,0 ∙ a

s_zgi=s_zgi-1 + i∙g_{II i}

Среднее значение дополнительных напряжений в каждом элементарном слое

s_zp,m¢=(s_zpi-1 +s_zpi)/2, кПа

Нижняя граница (подошва) сжимаемой толщи грунта находится на такой отметке, где выполняется условие: 0,2s_zg > s_zpi

Таблица 8

Грунт	№ слоев	i, м	szg,i, кПа	Z,м	z=2z/b	a	szp,i кПа	szp,m¢ кПа	Sszp,m
								-

Осадка основания фундамента:

(м)

b=0,8

Осадка сравнивается с предельной осадкой (см. прил.4 СП 22.13330.2011)

S = (см) £ S_u= 10 (см)

Вывод: ___________________________________________________________

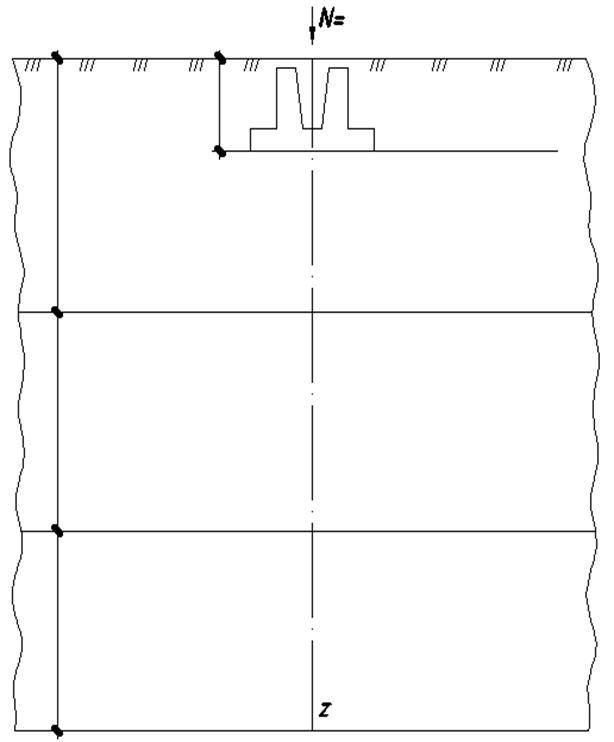

Схема к расчету осадки методом послойного суммирования: Рисунок 4

1.5.2 Расчет осадки основания столбчатого фундамента методом послойного суммирования

Для расчета осадки методом послойного суммирования грунт ниже уровня подошвы фундамента делится на элементарные слои толщиной

i≤0,4 ∙ b = (м)

Определяется природное напряжение на уровне подошвы фундамента

s_zg,i=g’_II∙d = (КПа)

Определяется напряжение в грунте от внешней нагрузки

A_f=b∙l= (м²)

p_II=N/A_f = (КПа)

Дополнительное напряжение на уровне подошвы фундамента

s_zp,i=p _II -s_zg,0= (КПа)

Дальнейшие вычисления проводятся в табличной форме по формулам:

Коэффициент рассеивания напряжения a определяется исходя из значения h=l/b

и x=2z/b (т.1 прил.2 СП 22.13330.2011)

Значения дополнительных напряжений в каждом i-м слое находится по формуле:

s_zpi = s_zp,0 ∙ a

s_zgi=s_zgi-1 + i∙g_{II i}

Среднее значение дополнительных напряжений в каждом элементарном слое

s_zp,m¢=(s_zpi-1 +s_zpi)/2, кПа

Нижняя граница (подошва) сжимаемой толщи грунта находится на такой отметке, где выполняется условие: 0,2s_zg > s_zpi

Таблица 9

Грунт	№ Слоев	i, м	szg,i, кПа	Z,м	z=2z/b	a	szp,i кПа	szp,m¢ кПа	Sszp,m
								-

Осадка основания фундамента:

(м)

b=0,8

Осадка сравнивается с предельной осадкой (см. прил.4 СП 22.13330.2011)

S = (см) £ S_u= 10 (см)

Вывод: ___________________________________________________________

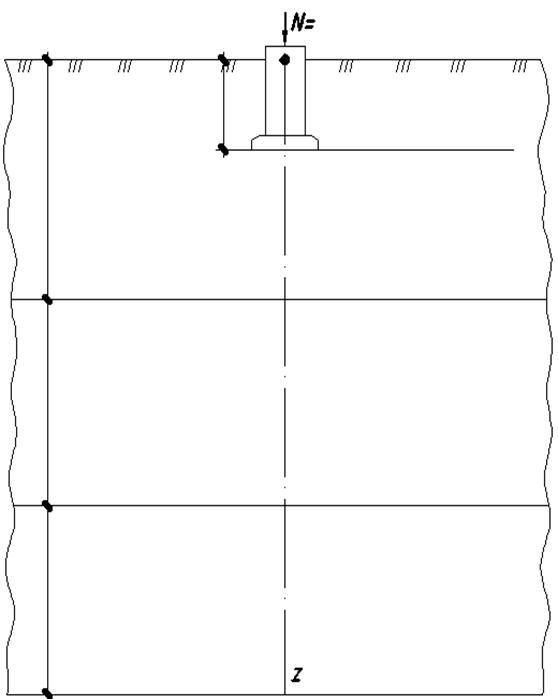

Схема к расчету осадки методом послойного суммирования: Рисунок 5
