Назначение предохранительных клапанов и основные определения

Задачей предохранительных клапанов является предохранение устройств находящихся под давлением от слишком высокого подъема давления выше предельного показателя.

Механизм этого действия работает следующим образом:

По достижении давления начала открытия клапан должен начать открываться;

При дальнейшем росте давления он должен перенять поток среды и стабильно его выводить;

После снижения давления в системе он должен снова герметично закрыться.

В предохранительных клапанах непосредственного действия, процесс открытия и закрытия происходит исключительно под влиянием силы, вызываемой рабочим фактором, а также противодействующей силой предохранительного механизма, которым является пружина.

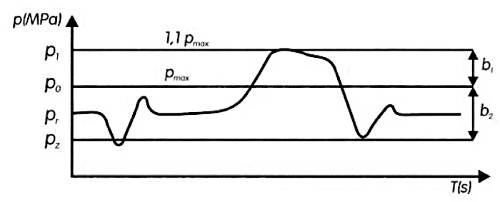

Процесс изменения давления в устройстве, оснащенном предохранительным клапаном непосредственного действия во временной функции представлен следующим графиком:

Под рабочими параметрами предохранительного клапана следует понимать:

p₀ – давление, при котором наступает начало открытия клапана безопасности (начальное давление срабатывания);

p₁ – давление, вызывающее максимальный шаг тарелки клапана (давление сброса);

b₁ – процентный прирост начального давления срабатывания перед предохранительным устройством, необходимый для достижения полного шага и тем самым, максимальной пропускной способности;

b₂ – процентное падение начального давления срабатывания перед предохранительным устройством, необходимое для герметичного закрытия;

p_r – рабочее давление предохраняемого устройства (давление нормальной работы устройства).

Диапазон работы предохранительного клапана находится между давлением, допустимым для предохраняемого устройства (Pmax) и максимальным давлением, которое может быть в устройстве после срабатывания предохранительного клапана (1,1 Pmax). Рабочее давление механизма (Pr), которое ниже допустимого давления (Pmax) позволяет свободно регулировать давление в механизме в диапазоне Pr -Pmax, без срабатывания предохранительного клапана.

Правильно подобранное предохранительное устройство должно соответствовать двум следующим основным условиям:

· должно успешно предохранять механизм, находящийся под давлением, от подъема давления выше значения, превышающего его допустимое значение максимально на 10%

· не должно своим срабатыванием мешать правильной эксплуатации механизма, находящегося под давлением

Выполнение этих задач требует от проектировщика соответствующей регулировки и подготовки диапазонов рабочих давлений предохраняющего устройства в соответствии с зонами давлений, необходимых для предохраняемого устройства, находящегося под давлением.
