Текстовое вещание

Несмотря на широкое развитие звукового и телевизионного вещания, текстовое восприятие информации человеком продолжает быть одним из главных. В последние годы, наряду с традиционной полиграфической технологией создания текстовой информации стала применяться электронная, не требующая бумаги, почтовой доставки и использующая сети связи. На принципах электронной технологии строятся получившие широкое распространение системы телетекст (в ТВ-сигнале) для передачи информационно-справочных материалов, а также системы видеотекс. Системы видеотекс, ориентированные на деловых пользователей, с применением модемной связи по телефонному каналу. В отличие от них система текстового радиовещания, предназначенная для широких слоев населения, не требует крупных капитальных вложений на создание соответствующей элементной базы, приёмно-передающей аппаратуры, а использует имеющиеся возможности.

Система текстового вещания является региональной, т. е. предназначена для передачи сигналов текстового вещания по региональным АМ радиоканалам, радиотрансляционным сетям и приёма населением региона текста периодической печати, справочной и деловой информации на специальные приёмники текстового вещания с жидкокристаллическими индикаторами (ЖКИ) или тактильные устройства отображения текста для слепых. Приёмники подключаются к линейному выходу радиовещательного приёмника или к розеткам радиотрансляционной сети. Предусмотрена возможность отображения текста на персональных компьютерах. Основной принцип построения системы — использование существующих линейно-кабельных сооружений и оборудования без модернизации. Поэтому текстовое радиовещание не является дополнительным к основному и занимает полностью выделенный канал. Сигнал текстового радиовещания, передаваемый по каналу, записывается на накопитель, встроенный в приёмник текстового вещания. Потребитель в удобное для него время и в удобном режиме считывает с накопителя полученную информацию.

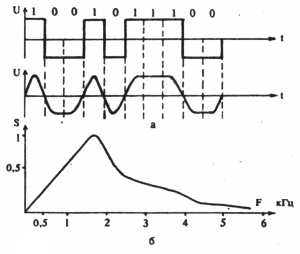

Рис. 3.7. Формирование цифрового сигнала (а) и спектр аналогового сигнала с передаточной характеристикой канала без передачи постоянной составляющей (б).

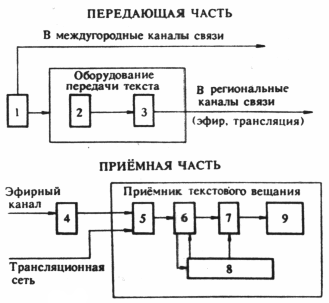

Рис. 3.8. Структурная схема тракта передачи и приёма сигналов радиовещания; 1 — оборудование электронной обработки; 2 — кодер помехоустойчивого кода; 3 — кодер канального кодирования; 4 — приёмник АМ-вещания; 5 — память на магнитной ленте; 5 — декодер канального кодирования; 7 — декодер помехоустойчивого кода; 8 — устройство выделения синхросигналов; 9 — устройство визуального и тактильного (для слепых) отображения информации с МП-управлением.

Исходным сигналом для системы текстового радиовещания является цифровой сигнал, поступающий от аппаратуры электронной обработки текста. Принципы формирования цифрового сигнала и его передача основаны на сочетании методов канального и помехоустойчивого кодирования, используемых в системах магнитной и оптической записи и воспроизведения цифрового сигнала. В соответствии с этими принципами производится помехоустойчивое кодирование Рида-Соломона, обеспечивающие исправление ошибок из-за Гауссовских и импульсных помех, и канальное кодирование 8/10, которое за счёт избыточности обеспечивает согласование спектра сигнала с передаточной характеристикой канала без передачи постоянной составляющей. Модуляция (преобразование цифрового сигнала в аналоговый радиосигнал) осуществляется с помощью сигналов типа приподнятого конуса. Сформированный таким образом сигнал (рис. 3.7) поступает на вход аналогового канала передачи звукового сигнала (эфир, радиотрансляция). На приёмной стороне производятся обратные преобразования сигнала.

Структурная схема тракта передачи приёма сигналов текстового радиовещания представлена на рис. 3.8. При скорости передачи по каналу 8000 бит/с, что с учётом потерь на канальное и помехоустойчивое кодирование соответствует информационной скорости передачи 580 байт/с (знаков/с) основная часть мощности выбранного аналогового сигнала сосредоточена в диапазоне частот 0,1—4 кГц, причём спектр S не содержит постоянной составляющей. Таким образом, используемый принцип модуляции обеспечивает согласование полосы пропускания канала со спектром передаваемого по каналу аналогового сигнала. Метод помехоустойчивого кодирования обеспечивает вероятность ошибок на выходе декодера не хуже , причём метод свободен от размножения ошибок и реализует исправление пакета ошибок, возникающих при импульсной помехе длительностью до 0,3 с.

Конструктивно приёмник текстового вещания оформляется в виде книги с размером экрана 142x115 мм. Это позволяет разместить на экране 25 строк и 45 знаков в каждой строке. Приёмник имеет клавиатуру, с помощью которой на экран выводится состав записанных в накопителе на магнитной ленте печатных изданий, осуществляется выбор интересующего издания, просмотр его содержания, вывод на экран первой страницы текста с последующей сменой страниц нажатием клавиши перелистывания страниц. В приёмнике предусматривается встроенная твердотельная память, позволяющая переписать в неё с магнитного накопителя содержание примерно одной газеты для чтения вне дома.
