Компрессор ВУ-3,5

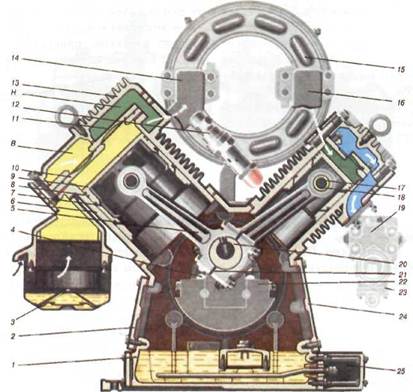

Рис.2.

Устройство: 1-корпус; 2, 24-крышки; 3-воздухоочиститель; 4-подшипник; 5-шатун; 6-ЦНД; 7- маслосъемные кольца; 8-компрессионные кольца; 9-поршень ЦНД; 10,11-клапанные плиты; 12-предохрани­тельный клапан; 13- клапанная коробка; 14,16-трубы; 15-холодиль­ник; 17-поршневой палец; 18-бронзовая втулка; 20- коленчатый вал; 21- прокладки; 23-регулировочный клапан. Рабочий цикл (рис.2.)(всасывание и нагнетание) осуществляется за один оборот коленчатого вала. При движении поршня 9 вниз в ЦНД6образуется разрежение. Вследствие этого открывается всасывающий клапан и наруж­ный воздух, проходя через воз­духоочиститель 3,заполняет по­лость над поршнем. При движении поршня вверх всасывающий клапан закрывает­ся, воздух в цилиндре сжимается до 3,5 кгс/см2, открывает нагне­тательный клапан и по трубе 14,снабженной предохранительным клапаном 12,поступает в холо­дильник 15. Из холодильника воздух по трубе 16через всасывающий кла­пан второй ступени поступает в ЦВД, где сжимается до 9 кгс/см2, а затем через нагнетательный и об­ратный клапаны подается в ГР.
