5,45-мм ручной пулемет Калашникова является оружием стрелкового отделения. Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для стрельбы и наблюдения в условиях естественной ночной освещенности к пулеметам РПК74Н, РПКС74Н присоединяется ночной стрелковый прицел универсальный (НСПУ).
Для стрельбы из пулемета применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.
Из пулемета ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведется короткими (до 5 выстрелов) и длинными (до 15 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 45 патронов.
Прицельная дальность стрельбы у пулемета 1000 м. Наиболее действительный огонь по наземным целям на дальности до 600 м, а по самолетам, вертолетам и парашютистам — на дальности до 500 м. Сосредоточенный огонь из автоматов и пулеметов по наземным групповым целям ведется на дальность до 1000 м.
|
|
|
Дальность прямого выстрела: у пулемета по грудной фигуре — 460 м, по бегущей фигуре — 640 м;
Темп стрельбы около 600 выстрелов в минуту.
Боевая скорострельность: при стрельбе очередями из пулемета — до 150; при стрельбе одиночными выстрелами из пулемета — до 50 в минуту.
Вес пулемета со снаряженным патронами пластмассовым магазином: РПК74 — 5,46 кг; РПК74Н — 7,76 кг; РПКС74 — 5,61 кг; РПКС74Н — 7,91 кг.
Пулемет состоит из следующих основных частей и механизмов:
- ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;
- крышки ствольной коробки;
- затворной рамы с газовым поршнем;
- затвора;
- возвратного механизма;
- газовой трубки со ствольной накладкой;
- ударно-спускового механизма;
- цевья;
- магазина.
Кроме того, у пулемета имеется пламегаситель и сошка.
В комплект пулемета входят: принадлежность, ремень и две сумки для магазинов; в комплект пулемета со складывающимся прикладом, кроме того, входит чехол для пулемета с карманом для магазина, а в комплект пулемета с ночным прицелом входит также ночной стрелковый прицел универсальный.
Принцип работы автоматики.
Автоматическое действие пулемета основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру.
Порядок неполной разборки пулемета:
1) Отделить магазин.
2) Вынуть пенал принадлежности из гнезда приклада.
3) Отделить шомпол.
4) Отделить у пулемета пламегаситель.
5) Отделить крышку ствольной коробки.
6) Отделить возвратный механизм.
7) Отделить затворную раму с затвором.
8) Отделить затвор от затворной рамы.
9) Отделить газовую трубку со ствольной накладкой.
|
|
|
Сборка производится в обратной последовательности.
РПК74: части и механизмы ручного пулемета, их назначение; задержки при стрельбе, их причины и способы устранения.
Пулемет состоит из следующих основных частей и механизмов:
- ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;
- крышки ствольной коробки;
- затворной рамы с газовым поршнем;
- затвора;
- возвратного механизма;
- газовой трубки со ствольной накладкой;
- ударно-спускового механизма;
- цевья;
- магазина.
Кроме того, у пулемета имеется пламегаситель и сошка.
Ствол служит для направления полета пули.
Ствольная коробка служит для соединения частей и механизмов пулемета, для обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм. Сверху коробка закрывается крышкой.
Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.
Прицельное приспособление служит для наводки пулемета при стрельбе по целям на различные дальности. Оно состоит из прицела и мушки.
Приклад и пистолетная рукоятка служат для удобства действия пулеметом при стрельбе.
Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.
Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).
Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.
Газовая трубка служит для направления движения газового поршня.
Ствольная накладка служит для предохранения рук пулеметчика от ожогов при стрельбе.
Ударно-спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки пулемета на предохранитель.
Цевье служит для удобства действия и для предохранения рук пулеметчика от ожогов.
Магазин служит для помещения патронов и подачи их в ствольную коробку.
Пламегаситель пулемета служит для уменьшения величины пламени при выстреле.
Сошка пулемета служит упором при стрельбе.
Задержки при стрельбе, их причины и способы устранения.
Части и механизмы автомата (пулемета) при правильном обращении и надлежащем уходе длительное время работают надежно и безотказно. Однако в результате загрязнения механизмов, износа частей и небрежного обращения с автоматом (пулеметом), а также при неисправности патронов могут возникнуть задержки при стрельбе.
Возникшую при стрельбе задержку следует попытаться устранить перезаряжанием, для чего быстро отвести затворную раму за рукоятку назад до отказа, отпустить ее и продолжать стрельбу. Если задержка не устранилась, то необходимо выяснить причину ее возникновения и устранить задержку, как указано ниже.
| Задержки и их характеристика | Причины задержек | Способ устранения | |
| Неподача патрона Затвор в переднем положении, но выстрела не произошло — в патроннике нет патрона | 1. Загрязнение или неисправность магазина 2.Неисправность защелки магазина | Перезарядить автомат (пулемет) и продолжать стрельбу. При повторении задержки заменить магазин. При неисправности защелки магазина отправить автомат (пулемет) в ремонтную мастерскую | |
| Утыкание патрона Патрон пулей уткнулся в казенный срез ствола, подвижные части остановились в среднем положении | Неисправность магазина | Удерживая рукоятку затворной рамы, удалить уткнувшийся патрон и продолжать стрельбу. При повторении задержки заменить магазин | |
| Осечка Затвор в переднем положении, патрон в патроннике, курок спущен — выстрела не произошло | 1. Неисправность патрона 2. Неисправность ударника или ударно-спускового механизма; загрязнение или застывание смазки (отсутствует или малый накол бойка на капсюле) / 3. Заклинивание ударника в затворе | Перезарядить автомат (пулемет) и продолжать стрельбу При повторении задержки осмотреть и прочистить ударник и ударно-спусковой механизм; при поломке или износе ударно-спускового механизма автомат (пулемет) отправить в ремонтную мастерскую Отделить ударник от затвора и прочистить отверстие в затворе под ударником | |
| Не извлечение гильзы Гильза в патроннике, очередной патрон упирается в нее пулей, подвижные части остановились в среднем положении | 1. Грязный патрон или загрязнение патронника 2. Загрязнение или неисправность выбрасывателя или его пружины | Отвести рукоятку затворной рамы назад и, удерживая ее в заднем положении, отделить магазин и извлечь уткнувшийся патрон. Извлечь затвором или шомполом гильзу из патронника. Продолжать стрельбу. При повторении задержки прочистить патронник и патроны Осмотреть и очистить от грязи выбрасыватель и продолжать стрельбу. При неисправности выбрасывателя автомат (пулемет) отправить в ремонтную мастерскую | |
| Прихват или не отражение гильзы Гильза не выброшена из ствольной коробки, а осталась в ней впереди затвора или дослана затвором обратно в патронник | 1. Загрязнение трущихся частей, газовых путей или патронника 2. Загрязнение или неисправность выбрасывателя | Отвести рукоятку затворной рамы назад, выбросить гильзу и продолжать стрельбу При повторении задержки прочистить газовые пути, трущиеся части и патронник; трущиеся части смазать. При неисправности выбрасывателя автомат (пулемет) отправить в ремонтную мастерскую | |
| Недоход затворной рамы в переднее положение | Поломка возвратной пружины | Заменить пружину (в боевой обстановке переднюю часть пружины повернуть заправленным концом назад и продолжить стрельбу | |
ПКМ: назначение, боевые свойства и общее устройство, принцип работы автоматики; порядок неполной разборки и сборки.
7,62-мм модернизированный пулемет Калашникова (ПКМ) является мощным автоматическим оружием и предназначен для уничтожения живой силы и поражения огневых средств противника.
|
|
|
|
|
|
Наиболее действительный огонь по наземным и воздушным целям ведется на дальности до 1000 м. Подача патронов, в приемник при стрельбе производится из металлической патронной ленты, уложенной в коробку емкостью 100, 200 или 250 патронов. Охлаждение ствола – воздушное, допускающее ведение непрерывного огня до 100 выстрелов; после чего при необходимости продолжения стрельбы нагретый ствол снять и установить запасной, а при его отсутствии нагретый ствол охладить водой или снегом.
Боевые свойства ПКМ
| Наименование характеристики | 7,62мм ПКМ |
| Калибр, мм Прицельная дальность, м Дальность прямого выстрела - по грудной фигуре, м -по бегущей фигуре, м Темп стрельбы выстр./мин. Боевая скорострельность, выстр./мин. Нач. скорость пули, м/с Предельн. дал. полета пули, м Масса, кг | 7,62 650-750 до 250 7,5 |
Пулемет состоит из следующих основных частей и механизмов:
1. Ствола;
2. Ствольной коробки с крышкой, основанием приемника и прикладом;
3. Затворной рамы с извлекателем и газовым поршнем;
4. Затвора;
5. Возвратно-боевой пружины с направляющим стержнем;
6. Трубки газового поршня с сошкой;
7. Спускового механизма.
В комплект пулемета входят: коробки с патронными лентами, принадлежность, ремень, чехол, запасные части и запасной ствол.
 |

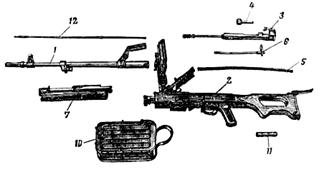

Основные части и механизмы ПКМ
1 – ствол; 2 – ствольная коробка с крышкой, основанием приемника и прикладом; 3 – затворная рама с извлекателем и газовым поршнем; 4 – затвор; 5 – возвратно-боевая пружина; 6 – направляющий стержень; 7 – трубка газового поршня с сошкой; 10 – коробка с патронной лентой; 11 – принадлежность; 12 – шомпол.
Автоматическое действие пулемета основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.
Порядок неполной разборки пулемета:
1) Установить пулемет на сошку.
2) Отделить коробку с лентой от пулемета и проверить, нет ли патрона в патроннике.
3) Вынуть пенал с принадлежностью.
4) Отделить звенья шомпола от ноги сошки.
5) Отделить направляющий стержень с возвратно-боевой пружиной.
6) Отделить затворную раму с затвором.
7) Отделить затвор от затворной рамы.
8) Отделить ударник от затвора.
9) Отделить ствол.
ПКМ: части и механизмы пулемета, их назначение; задержки при стрельбе, их причины и способы устранения.
Пулемет состоит из следующих основных частей и механизмов:
1. Ствола;
2. Ствольной коробки с крышкой, основанием приемника и прикладом;
3. Затворной рамы с извлекателем и газовым поршнем;
4. Затвора;
5. Возвратно-боевой пружины с направляющим стержнем;
6. Трубки газового поршня с сошкой;
7. Спускового механизма.
В комплект пулемета входят: коробки с патронными лентами, принадлежность, ремень, чехол, запасные части и запасной ствол.
Ствол служит для направления полета пули.
Ствольная коробка служит для соединения частей и механизмов пулемета, для направления движения затворной рамы с затвором и для обеспечения закрывания канала ствола затвором и запирания затвора; сверху она закрывается крышкой.
Приемник служит для передвижения ленты с патронами и подачи патронов в процессе стрельбы из ленты в приемное окно основания приемника. Приемник состоит из основания, крышки ствольной коробки и подавателя.
Основание приемника служит для направления движения ленты с патронами и направления патрона при досылании его в патронник.
Крышка ствольной коробки служит для закрывания приемника и ствольной коробки.
Подаватель служит для подачи ленты с патронами в приемник пулемета.
Приклад служит для удобства действия пулеметом.
Затворная рама с газовым поршнем служит для приведения в действие затвора и подавателя и для извлечения патрона из ленты. В задней части затворной рамы на стойке закреплен шпилькой извлекатель с зацепами.
Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбития капсюля и извлечения из патронника гильзы (патрона).
Возвратно-боевая пружина с направляющим стержнем служит для возвращения затворной рамы с затвором в переднее положение и для сообщения ударнику энергии, необходимой для разбивания капсюля патрона.
Трубка газового поршня служит для направления движения затворной рамы с газовым поршнем и для крепления сошки.
Сошка служит упором при стрельбе.
Спусковой механизм служит для удержания затворной рамы на боевом взводе, спуска ее с боевого взвода и постановки пулемета на предохранитель.
Пулемет при надлежащем уходе, правильном сбережении и осторожном обращении с ним является надежным и безотказным оружием. Однако в результате неосторожного обращения с пулеметом, загрязнения и износа частей, а также при неисправности патронов могут быть задержки при стрельбе.
Для предупреждения задержек при стрельбе необходимо:
- постоянно содержать пулемет вполной исправности;
- своевременно и с соблюдением всех правил осматривать, чистить и смазывать пулемет; особенно тщательно следить за чистотой и исправностью подвижных частей, канала ствола, газовых путей и коробки с лентой;
- перед стрельбой протирать канал ствола, прочищать и смазывать тонким слоем смазки трущиеся при стрельбе поверхности частей, осматривать пулемет и патроны; неисправные и грязные патроны для стрельбы не применять;
- при стрельбе и при передвижении оберегать пулемет от засорения и ударов;
- в бою после продолжительной стрельбы при первой же возможности прочистить газовые пути и слегка смазать затвор и затворную раму; при сильном загрязнении (песком, грязью, снегом) пулемет разобрать и вычистить;
- не доводить ствол до перегревания, для чего сменять его при напряженной стрельбе после каждых 400-500 выстрелов;
— если пулемет продолжительное время находился на морозе или внесли его с мороза в теплое помещение, то перед заряжанием пулемета необходимо затворную раму несколько раз поставить на боевой взвод и спустить с боевого взвода.
В случае возникновения задержки при стрельбе сначала следует перезарядить пулемет.
Если перезаряжанием задержка не устраняется или после устранения снова повторяется, то разрядить пулемет, определить причину задержки и поступить так, как указано в таблице.
| Задержки и их характеристика | Причины задержек. | Способы устранения |
| Недоход затворной рамы в переднее положение. Затворная рама, не дойдя в переднее положение, остановилась, очередной патрон в патроннике, зацепы извлекателя не захватили патрон в приемнике | 1. Загрязнение ствольной коробки или патронника, нагар в патрубке газовой каморы 2. Помятость или загрязнение патрона или ленты | Не разбирая пулемета, смазать патронник, трущиеся части, патрубок газовой каморы. При первой возможности прочистить пулемет или заменить ствол. Заменить патроны или ленту |
| Осечка. Затворная рама в переднем положении, патрон в патроннике, выстрела не произошло | Осмотреть, извлеченный из патронника патрон и при отсутствии глубокой вмятины на капсюле прочистить затвор, патронник и трущиеся части, а при поломке или износе ударника пулемет отправить в ремонтную мастерскую | |
| Неизвлечение гильзы. Затворная рама остановилась в промежуточном положении, гильза осталась в патроннике и очередной патрон уткнулся в нее пулей | 1. Неисправность выбрасывателя или его пружины. 2. Загрязнение патронника или патрона, срыв закраины гильзы | Если гильза при перезаряжании из патронника не извлекается, выбить ее шомполом или заменить ствол. В случае срыва закраины гильзы прочистить патронник, смазать патроны в ленте и переставить регулятор на меньшее деление. При неисправности выбрасывателя или его пружины пулемет отправить в ремонтную мастерскую |
| Поперечный разрыв гильзы. Затворная рама не дошла в переднее положение, так как передняя часть разорвавшейся гильзы осталась в патроннике и не позволяет войти в него досылаемому патрону | 1. Большой зазор между казенным срезом ствола и затвором. 2. Неисправность патрона | Если при перезаряжании пулемета выброшенный патрон извлек переднюю часть гильзы, стрельбу продолжать. Если передняя часть гильзы осталась в патроннике, извлечь ее с помощью извлекателя гильзы или заменить ствол. Для извлечения передней части гильзы надо разрядить пулемет, вставить извлекатель в патронник, спустить затворную раму с боевого взвода и энергично отвести ее назад. При повторении задержки сместить ствол назад, для чего выбить шпильку винта замыкателя ствола, вывинтить отверткой винт на один оборот и вставить шпильку |
| Неполный отход затворной рамы назад. Затворная рама остановилась в промежуточном положении, патрон, извлеченный из приемника, остался в зацепах извлекателя | 1.Загрязнение трущихся частей. 2.Заклинение ленты в патронной коробке. Перекос ленты в приемнике | За рукоятку перезаряжания затворную раму поставить на боевой взвод и продолжать стрельбу. При повторении задержки, разрядив пулемет, осмотреть укладку и правильность снаряжения ленты. Если лента уложена и снаряжена правильно, переставить регулятор на большее деление. При первой возможности прочистить и смазать пулемет |
| Непроизвольная стрельба. При отпускании спускового крючка (кнопки электроспуска или спускового рычага) стрельба не прекращается | 1.Неисправность спускового механизма. 2.Скругление боевого взвода затворной рамы. 3.Загрязнение пулемета, застывание смазки. | Остановить стрельбу, прижав рукой ленту к приемнику. Разрядить пулемет, осмотреть шептало и боевой взвод. Если они исправны, переставить регулятор на большее деление и смазать трущиеся части. При повторении задержки пулемет отправить в ремонтную мастерскую |
| Незахват или потеря патрона зацепами извлекателя. Затворная рама остановилась в переднем или в промежуточном положении. | 1. Неисправность зацепов извлекателя. 2. Осадка пружины пальца подачи или пружины верхних пальцев | Извлечь гильзу из патронника или ствольной коробки. Зарядить пулемет и продолжать стрельбу. При повторении задержки осмотреть зацепы извлекателя и пружины пальца подачи и верхних пальцев. Если они неисправны, пулемет отправить в ремонтную мастерскую. |
НСВС «Утес»: назначение, боевые свойства и общее устройство, принцип работы автоматики; порядок неполной разборки и сборки.
12,7-мм пулемет «Утес» (НСВ-12,7) является мощным автоматическим оружием и предназначен для борьбы с легкобронированными целями и огневыми средствами, для уничтожения живой силы противника и поражения воздушных целей.
Дальность действительного огня из пулемета по легкобронированным целям — до 800 м, по открытой живой силе, огневым средствам и воздушным целям — до 1500 м.
Для стрельбы из пулемета применяются 12,7-мм патроны с пулями Б-32, БЗТ-44 и МДЗ. Стрельба патронами, имеющими различные пули, производится при одних и тех же установках прицела.
Стрельба из пулемета ведется короткими очередями (4-6 выстрелов), длинными (10-15 выстрелов) и непрерывно.
Темп стрельбы (техническая скорострельность) 700-800 выстрелов в минуту.
Боевая скорострельность 80-100 выстрелов в минуту.
Прицельная дальность стрельбы 2000 м, максимальная дальность полета пули Б-32 — 6000 м.
Начальная скорость пули 845 м/с.
Дальность прямого выстрела: по грудной фигуре — 480 м, по бегущей фигуре — 760 м;
Охлаждение ствола воздушное. Непрерывное ведение огня допускается до 100 выстрелов, после чего нагретый ствол должен быть охлажден или заменен запасным.
Масса пулемета (НСВ-12,7) — 25 кг. Масса ствола — 9 кг. Масса патронной коробки, снаряженной 50 патронами, — 11,1 кг. Масса станка — 16 кг. Масса оптического прицела — 1,7кг.
Автоматическое действие пулемета основано на принципе использования энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.
Пулемет состоит из следующих основных частей и механизмов: ствола, ствольной коробки, затворной рамы с затвором, возвратного механизма с буферным устройством, приемника, спускового механизма и рукоятки перезаряжания.
Основные части и механизмы пулемета:
1 – ствол; 2 – ствольная коробка; 3 – приемник; 5 – возвратный механизм с буферным устройством; 6 – крышка ствольной коробки; 7 – спусковой механизм; 8 – газовый цилиндр; 9 – тяга перезаряжания.
В комплект пулемета входят: оптический прицел, металлические коробки с лентами, треножный станок, ЗИП и чехлы.
Порядок неполной разборки пулемета:
1) Установить и закрепить пулемет на станке или положить на стол (чистую подстилку).
2) Открыть крышку приемника. Отжать вверх флажок защелки, открыть крышку и поднять ее вверх до отказа.
3) Поднять основание приемника вверх до отказа.
4) Отделить спусковой механизм. Нажать на флажок предохранителя и поставить его в положение «ПР», поднять флажок чеки вверх, выдвинуть чеку, движением назад отделить спусковой механизм от ствольной коробки.
5) Поднять в вертикальное положение корпус отражателя с отражателем.
6) Отделить возвратный механизм с буферным устройством.
7) Отделить затворную раму с затвором. Отвести затворную раму в заднее положение за стойку затворной рамы или с помощью рукоятки и отделить ее назад вверх.
8) Отделить рукоятку перезаряжания. При нахождении пулемета на станке рукоятка не отделяется.
9) Отделить ствол от ствольной коробки. Отнести рукоятку клина вправо, поставить ручку ствола в положение для переноски, для чего нажать на кнопку и отвести рукоятку несколько вниз, затем поднять вверх и опустить рукоятку назад и застопорить обойму, смещая ствол за ручку вперед, отделить его от ствольной коробки. При нахождении пулемета на станке предварительно отделить хомут крепления ствола.
10) Отделить газовый цилиндр. Нажать выколоткой на защелку газового цилиндра и, смещая его вперед, отделить от ствольной коробки.
КПВТ: назначение, боевые свойства и общее устройство, принцип работы автоматики; порядок неполной разборки и сборки.
14,5-мм крупнокалиберный пулемет Владимирова (КПВТ — танковый) является мощным автоматическим оружием, устанавливается в башне бронетранспортеров (БРДМ) и танков. На танках он используется также в качестве зенитного пулемета. Крупнокалиберный пулемет предназначается для борьбы с легкобронированными целями (бронетранспортерами, противотанковыми пушками, бронеавтомобилями и т. п.), огневыми средствами и живой силой противника, находящимися за легкими укрытиями на дальностях до 1000 м. Огонь из пулемета эффективен по скоплению живой силы и транспорта до 2000 м, а по воздушным целям — на высотах до 1500 м и на дальностях до 2000 м.
Прицельная дальность стрельбы по наземным целям с оптическим прицелом 2000 м.
Начальная скорость пули 945 м/с.
Дальность прямого выстрела: по грудной фигуре — 530 м, по бегущей фигуре — 840 м;
Для стрельбы применяются патроны с бронебойно-зажигательными пулями (Б-32 и БС-41), бронебойно-зажигательно-трассирующими (БЗТ и БСТ) и зажигательными (ЗП и МДЗ) пулями. Стрельба патронами, имеющими различные пули, производится при одних и тех же установках прицела.
Стрельба из пулемета ведется короткими (2-5 выстрелов) и длинными (до 20 выстрелов) очередями и непрерывно.
Техническая скорострельность (темп стрельбы) — 550-600 выстрелов в минуту. Боевая скорострельность — 70-80 выстрелов в минуту.
Подача патронов в приемник производится из металлической ленты, укладываемой в патронную коробку.
Охлаждение ствола пулемета воздушное, допускающее ведение непрерывного огня до 150 выстрелов.
Масса пулемета — 52,2 кг Масса патронной коробки со снаряженной 50 патронами лентой — 12,3 кг.
Крупнокалиберный пулемет (КПВТ) состоит из следующих основных частей и механизмов: ствола, ствольной коробки, затвора, возвратно-боевой пружины, крышки ствольной коробки, приемника, спускового механизма, затыльника, электроспуска, механизма пневмоперезаряжания.
В комплект пулемета входят патронные коробки с лентами, прицелы, принадлежности для чистки, разборки и сборки, трубка холодной пристрелки, приспособления для стрельбы холостыми патронами и для снаряжения ленты патронами.
Автоматическое действие пулемета основано на принципе использования энергии отдачи при коротком ходе ствола.
Перед разборкой пулемета проверить, нет ли патрона в пазах боевой личинки или в патроннике.
Неполная разборка пулемета производится в такой последовательности.
1) Отделить ствол от ствольной коробки:
- придать пулемету наибольший угол возвышения и закрепить подъемный механизм;
- выключить электроспуски и разъединить штепсельный разъем;
- вынуть патронную коробку из коробкодержателя;
- поставить затвор на шептало, открыть крышку ствольной коробки и проверить, нет ли патрона в пазах боевой личинки и патроннике, а также гильзы (патрона) в гильзоотводе; закрыть крышку ствольной коробки;
- отделить ствол с кожухом от ствольной коробки: расстопорить и откинуть наметку хомута переднего крепления ствола; нажать на защелку кожуха ствола, повернуть кожух за ручку вправо до отказа и, продвигая его вперед и слегка покачивая, отделить ствол.
2) Отделить ствольную коробку с амортизаторами от люльки:
- плавно спустить затвор с шептала, удерживая его за рукоятку перезаряжания (ручку перезаряжания, вставив в нее гильзу или учебный патрон);
- отделить средний ролик от ручки перезаряжания пулемета, для чего, вращая кожух среднего ролика, вывести секторный выступ его оси из-под выступа чашки ручки и отделить ролик;
- повернуть крышку корпуса гильзосборника пулемета ПКТ внутрь, чтобы она при снимании ствольной коробки не задевала за приемник пулемета КПВТ;
- снять ствольную коробку с амортизаторами с люльки, подняв ручки стопоров амортизаторов вверх, продвинуть ствольную коробку по люльке назад до выхода основания хомута амортизаторов и пальца бороды из направляющих люльки; поднимая ствольную коробку обеими руками вверх, отделить ее от люльки и положить на стол (подстилку), подложив под основание хомута подкладку.
3) Отделить крышку от ствольной коробки, для чего повернуть защелку крышки в сторону, поднять задний конец крышки вверх и, повернув крышку на 60°, отделить ее (приподнять вверх) от ствольной коробки.
4) Отделить лоток от приемника, приподняв его вверх.
5) Отделить основание приемника от ствольной коробки, поднимая его обеими руками вверх.
6) Отделить затыльник от ствольной коробки:
- нажав слева на фиксатор защелки затыльника, оттянуть нижний конец защелки назад до отказа;
- удерживая защелку, повернуть затыльник вправо до расцепления защелки с основанием спускового механизма;
- удерживая правой рукой сзади затыльник, находящийся под действием возвратно-боевой пружины, повернуть его и отделить от ствольной коробки.
7) Вынуть из ствольной коробки возвратно-боевую пружину.
8) Отделить спусковой механизм от ствольной коробки, выдвинув (выбив легкими ударами молотка по зацепам шептала) его из пазов перемычки назад.
9) Отделить щиток направляющей планки ручки перезаряжания (если он имеется):
- оттянуть до отказа и повернуть в любую сторону на 90° защелку;
- выдвинуть щиток из пазов планки назад.
10) Вынуть из ствольной коробки затвор:
- отвести затвор за гребень назад до отказа;
- с помощью выколотки, вставленной в отверстие закрывающей планки, вытолкнуть направляющий палец из затвора и вынуть его;
- отвести затвор назад до отказа и отделить ускоритель так же, как отделялся направляющий палец;
- взявшись рукой за гребень, сместить затвор назад, приподняв в перемычке рычаг электроспуска кверху, обеими руками вынуть, затвор из ствольной коробки.
11) Оцепить ручку перезаряжания от ствольной коробки, для чего продвинуть ее назад, совместить выступы с вырезами направляющей планки и отделить влево от ствольной коробки.
12) Отделить амортизаторы от ствольной коробки:
- расстопорить и откинуть наметку хомута;
- поднять ствольную коробку и положить ее гильзоотводом кверху.
13) Отделить гильзоотвод от ствольной коробки, утопив контрзащелку, поднять защелку вверх и, сместив гильзоотвод назад, отделить его.
14) Разобрать затвор:
- выколоткой вытолкнуть справа налево палец ударника;
- двумя пальцами правой руки вынуть ударник из боевой личинки; отделить боевую личинку от остова затвора, для чего большим пальцем правой руки нажать на задний конец подавателя, а левой рукой выдвинуть боевую личинку вперед.
15) Разобрать механизм подачи:
- отделить предохранительный щиток от крышки ствольной коробки, для чего расшплинтовать и вынуть шпильки, а затем отделить щиток; у пулеметов более раннего выпуска снять правый верхний предохранительный щиток приемника, отведя выколоткой зуб защелки до расцепления с приливом крышки приемника; снять левый верхний предохранительный щиток приемника, оттянув его защелку и сдвинув щиток влево;
- положить крышку ствольной коробки верхней плоскостью на стол и отделить от нее крышку приемника, для чего правой рукой нажать на защелку движка подачи, а левой вставить выколотку в один из вырезов движка и переместить движок назад до упора в ограничитель; нажав снизу вверх на флажок рычага про-пуска подачи, подать крышку приемника вперед и, поднимая кверху, отделить ее;
- отделить ползун подачи от крышки ствольной коробки, для чего ограничитель отвести за головку в сторону, а движок (с помощью выколотки) — в крайнее заднее положение; сдвинуть ползун влево и отделить его от крышки;
- отделить движок подачи от крышки ствольной коробки: выключить защелку движка, переместить выколоткой движок из заднего положения в переднее и, приподняв его за задний конец, вынуть из крышки ствольной коробки (если имеется нижний предохранительный щиток, то он отделяется раньше движка).
16) Вынуть ствол из кожуха:
- снять со ствола уплотнение;
- поворачивая ствол относительно кожуха вправо и оттягивая на себя, вынуть ствол из кожуха.
17) Отделить пламегаситель: вывести защелку из гнезда пламегасителя, ключом или рукой повернуть пламегаситель в направлении стрелки с буквой «Р» (разборка) на 45° и отделить его от кожуха (основания надульника); вынуть из пламегасителя вкладыш.
Порядок сборки пулемета после неполной разборки
Сборка пулемета производится в такой последовательности.
1) Присоединить пламегаситель: вставить вкладыш в основание надульника, оттянуть защелку пламегасителя, совместить продольные риски на пламегасителе и основании надульника, вставить пламегаситель до упора и с помощью ключа повернуть его в направлении стрелки с буквой «С» (сборка) до постановки на защелку.
2) Вставить ствол в кожух так, чтобы секторные выступы ствола зашли за выступы муфты кожуха, и повернуть его против хода часовой стрелки до отказа.
3) Собрать механизм подачи:
- вставить движок подачи передним концом (вырезами назад) под втулку крышки ствольной коробки так, чтобы видна была надпись на движке, соответствующая нужному направлению подачи ленты (справа налево — «Правый» или слева направо — «Левый» — для зенитного пулемета);
- переместить движок выколоткой в заднее положение до упора в ограничитель, нажав предварительно на защелку движка (если имеется нижний предохранительный щиток, то вставить его на место защелкой кверху);
- отвести ограничитель за головку и продвинуть движок подачи в крайнее заднее положение, вставить ползун подачи в пазы крышки со стороны рычага пропуска подачи и продвинуть его до совмещения рисок на ползуне и на переднем конце движка; продвинуть движок вперед, убедиться, что ползун подачи перемещается в сторону; отвести движок назад до постановки его на защелку;
- присоединить крышку приемника к крышке ствольной коробки: взять крышку приемника обеими руками, наложить ее на крышку ствольной коробки так, чтобы подающие пальцы находились у задних стенок окон в крышке приемника, а рычаг пропуска подачи — сзади выреза; крышку приемника прижать к крышке ствольной коробки и подать назад до отказа (конец рычага пропуска подачи должен заскочить в вырез);
- присоединить предохранительный щиток к крышке ствольной коробки: наложить щиток сверху на крышку, чтобы совместить отверстий крышки ствольной коробки и щитка; вставить в отверстия слева шпильки и зашплинтовать их.
4) Собрать затвор:
- присоединить боевую личинку к остову затвора, для чего, нажимая большим пальцем на задний конец подавателя, левой рукой вставить боевую личинку вырезом для подавателя кверху и отпустить подаватель;
- вставить ударник в канал боевой личинки и, совместив отверстия в ударнике и в остове затвора, вставить в эти отверстия слева направо палец ударника (зашплинтовать его, если есть отверстие для шплинта).
5) Присоединить гильзоотвод к ствольной коробке и закрепить защелкой.
6) Присоединить амортизаторы к ствольной коробке, следя за тем, чтобы штырь основания хомута вошел в стенку ствольной коробки, а вороток наметки встал на стопор.
7) Присоединить ручку перезаряжания к ствольной коробке.
8) Вставить затвор в ствольную коробку:
- направить затвор боевой личинкой в ствольную коробку, продвинуть вперед и, совместив ускорительные вырезы затвора с отверстием на направляющей планке ручки перезаряжания, вставить ускоритель;
- продвигая за гребень затвор вперед, вставить в него направляющий палец и продвинуть затвор в крайнее переднее положение.
9) Присоединить щиток (если он есть) направляющей планки ручки перезаряжания:
- продвинуть щиток вперед, чтобы передний его конец прошел сквозь окно в ручке перезаряжания, а пластинка на заднем конце вошла в пазы направляющей планки;
- оттянув защелку щитка и повернув его на 90°, закрепить щиток.
10) Вставать спусковой механизм в перемычку ствольной коробки, направив его шепталом вперед так, чтобы продольные выступы вошли в пазы перемычки, и продвинуть вперед до упора.
11) Вставить возвратно-боевую пружину в ствольную коробку, следя за правильностью положения переднего витка.
12) Присоединить затыльник к ствольной коробке:
- левой рукой взяться за перемычку ствольной коробки, а правой вставить затыльник защелкой кверху буферной пружиной в возвратно-боевую пружину.
- сжимая возвратно-боевую пружину, подать затыльник вперед до упора, введя его сухарные выступы между соответствующими выступами ствольной коробки;
- не отпуская затыльника, повернуть его до упора защелки в основание спускового механизма;
- нажав на фиксатор защелки затыльника, оттянуть защелку и повернуть затыльник; отпустив защелку, довернуть затыльник до резкого щелчка защелки
13) Присоединить основание приемника к ствольной коробке.
14) Присоединить лоток к ствольной коробке.
15) Присоединить крышку к ствольной коробке:
- надеть втулку крышки на цапфу ствольной коробки и повернуть так, чтобы она стала вдоль ствольной коробки;
- опустить крышку, убедившись предварительно, что движок подачи находится в заднем положении
16) Присоединить ствольную коробку с амортизаторами к люльке:
- положить ствольную коробку на люльку так, чтобы выступы основания хомута и палец бороды находились против направляющих люльки; поднять ручки стопоров амортизаторов вверх, продвинуть ствольную коробку вперед и отпустить ручки стопоров (стопоры должны войти в отверстия штоков амортизаторов);
- присоединить средний ролик к ручке перезаряжания, для чего повернуть кожух ролика вправо (влево) до захождения секторного выступа под выступ чашечки ручки перезаряжания; отпустить кожух ролика;
- закрыть крышку ствольной коробки, повернув защелку крышки, при этом зуб защелки должен войти в вырез на перемычке, а фиксатор — в вырез на крышке;
- рукояткой перезаряжания отвести затвор в заднее положение и поставить его на шептало;
- присоединить штепсельный разъем электроспусков и включить электроспуски.
У спаренного с пушкой пулемета после постановки штоков амортизаторов на стопоры: ввести чашечку ручки перезаряжания между рычагами перезаряжания и зацепом на нем; вставить чеку в отверстия ползуна и бороды ствольной коробки
17) Присоединить ствол к ствольной коробке:
- направить ствол с кожухом в ствольную коробку так, чтобы продольные пазы муфты ствола совпали с выступами на ствольной коробке, а сухарные выступы кожуха вошли между выступами ствольной коробки;
- продвинуть кожух до упора муфты в ствольную коробку, повернуть его за рукоятку влево до отказа (защелка кожуха ствола должна полностью войти в вырез муфты);
закрыть наметку хомута переднего крепления ствола и застопорить ее.
Пушка 2А42: назначение, боевые свойства и общее устройство; принцип работы автоматики; применяемые боеприпасы.
30 мм автоматическая пушка 2А42 предназначена для борьбы с легкобронированными целями, на дальностях до 1500 м, установками ПТУР, небронированными средствами и живой силой противника на дальностях до 4000 м, а также воздушными целями, летящими на малых высотах до 2000 м с дозвуковыми скоростями и наклонной дальностью да 2500 м.
Стрельбу из пушки можно вести одиночным огнем и автоматическим (большим и малым темпом). Питание пушки двухленточное. Пушка стабилизирована в двух плоскостях.
Начальная скорость: ОФЗ, ОТ снарядами - 960 м/с, БТ снарядами – 970 м/с.
Дальность прямого выстрела: по цели высотой 2,5 м – 1200 м, по цели высотой 1 м – 800 м.
Темп стрельбы, в/мин: большой – не менее 550, малый – 200-300.
Максимально допустимый режим огня – 98 выстрелов, из них 50 одной очередью и 6 очередей по 8 выстрелов, после чего необходимо охладить ствол.
Масса пушки 116 кг, масса ствола 38,5 кг. Число нарезов – 16.
Угол возвышения: наибольший + 75º, наименьший - 5º.
Пушка состоит из следующих составных частей:
- коробка ствольная;
- агрегат ствола;
- рама затворная;
- пружина возвратная;
- затыльник;
- электроспуск;
- контактор;
- ось затыльника.
Пушка представляет собой автоматическое оружие, в котором запирание канала ствола, производство выстрела, отпирание канала ствола, извлечение из патронника стреляной гильзы и отражение ее, подача патронной ленты в приемник и досылание очередного патрона в патронник осуществляются автоматически. Для уменьшения усилия отдачи ствол пушки амортизирован и при выстреле откатывается на 30-35 мм.
Автоматика пушки основана на использовании энергии пороховых газов, отводимых через боковое отверстие в стволе. Откат затворной рамы пушки при каждом выстреле происходит в результате действия пороховых газов на передний торец поршня, связанного с затворной рамой.
Для стрельбы из пушки применяется боекомплект, в состав которого входят:
1) патрон с осколочно-фугасно-зажигательным (ОФЗ) снарядом;
2) патрон с осколочно-трассирующим (ОТ) снарядом;
3) патрон с цельнокорпусным бронебойно-трассирующим (БТ) снарядом.
Патроны с ОФЗ и ОТ снарядами предназначены для стрельбы по наземным и воздушным целям, а патроны с БТ снарядом — для поражения наземных легкобронированных целей и огневых точек.
| Наименование характеристик | ОФЗ снаряд | ОТ снаряд | БТ снаряд |
| 1. Масса патрона, кг | 0,833 | 0,826 | 0,853 |
| 2. Длина патрона, мм | 292,84 289,29 | 291,84 288,59 | 292,84 289,39 |
| 3. Масса снаряда, кг | 0,389 | 0,385 | 0,400 |
| 4. Масса разрывного заряда, кг | 0,049 | 0,0116 | — |
| 5. Масса порохового заряда, кг | 0,122 | 0,120 | 0,128 |
| 6. Начальная скорость, м/с | |||
| 7. Дальность взведения взрывателя, м | 20—100 | 20—100 | — |
| 8. Время самоликвидации, с | 7,5—14,5 | 7,5—14,5 | — |
| 9. Время горения трассера, не менее, с | — | 3,5 |
Пушка 2А42: порядок неполной разборки и сборки.
Неполная разборка производится при проведении ТеО для осмотра, чистки и смазки деталей автоматики, а также в других случаях, когда необходим доступ в ствольную коробку.
Исходное положение изделия перед разборкой:
1) затворная рама находится в переднем положении;
2) рукоятка ручной перезарядки зафиксирована в переднем положении.
ВНИМАНИЕ! Перед началом разборки убедитесь, что штепсельные разъемы отсоединены от изделия.
Порядок неполной разборки 2А42.
1. Отожмите защелку контактора и сдвиньте контактор назад, при необходимости используя приспособление для снятия контактора, имеющееся в одиночном комплекте ЗИП, и отделите контактор.
2. Поверните на 90° рычаг фиксатора электроспуска н извлеките электроспуск из затыльника, удерживая при этом флажок переключения подачи в среднем положении.
ВНИМАНИЕ! Запрещается подвергать электроспуск механическим воздействиям (ударам, падениям и т. п.).
3. Отделите затыльник, для чего:
1) разверните вверх на 90° рычаг фиксатора оси затыльника;
2) выбейте ось затыльника, используя выколотку Ø 7 и молоток;
3) сдвиньте затыльник назад и отделите его от изделия. Для облегчения отделения допускается использовать отвертку, вставляя ее между съемником с правой (левой) стороны и затыльником.
4. Отделите от изделия возвратную пружину.
5. Отделите затворную раму, для чего:
1) сдвиньте тягу противоотскока за отогнутый конец назад до упора (допускается наносить по тяге легкие удары мягким бойком молотка или использовать отвертку в качестве рычага);
2) извлеките из ствольной коробки затворную раму назад.
Примечание. В случае, если тягу противоотскока не удается сдвинуть назад вручную, присоедините к изделию затыльник (без возвратной пружины), зафиксируйте его осью и, используя ручную перезарядку, отведите затворную раму до крайнего заднего положения, затем нажмите на спусковой рычаг и через окно в задней стенке затыльника с помощью рукоятки молотка продвиньте затворную раму вперед приблизительно до половины ее хода, после чего извлеките ось и отделите затыльник,
6. Отделите агрегат ствола, потянув за ствол.
7. Разберите агрегат ствола, для чего:
1) отделите дульный тормоз, предварительно сняв с него булавку и развернув дульный тормоз на 45°;
2) отделите пластину, вставив между обоймой и отогнутой частью пластины большую отвертку;
3) отделите обойму вместе с газовым цилиндром от ствола, нанося по обойме легкие удары мягким бойком молотка.
ВНИМАНИЕ! Запрещается наносить удары по направляющим обоймы;
4) отделите пружину ствола и защелку;
5) отделите обойму от газового цилиндра.
8. Отделите от ствольной коробки пирокассету, для чего:
1) сдвиньте вкладыш до выхода из кронштейна с помощью выколотки ø 5 мм или крючка;
2) извлеките из коробки кассету, подтолкнув ее снизу.
9. Если изделие перезаряжалось пироперезарядкой, то произведите разборку кассеты, для чего:
1) выбейте пробку кассеты выколоткой ø 5 мм через, отверстие в газопроводе;
2) выбейте клапаны и газопровод из кассеты с помощью мягкого стержня со стороны пробки.
Сборка после неполной разборки
1. Соберите кассету, для чего:
1) запрессуйте в кассету со стороны паза под фиксатор контактора газопровод, ударяя по нему мягким бойком молотка;
2) вставьте в кассету два клапана;
3) запрессуйте в кассету с помощью молотка (мягким бойком) пробку.
2. Вставьте кассету в ствольную коробку, для чего:
1) сдвиньте к краю газопровода вкладыш;
2) вложите кассету в коробку так, чтобы газопровод лег в выемку кронштейна, а кассета вошла в окно коробки (допускается легкое постукивание мягким бойком молотка по корпусу пирокассеты при постановке в окно);
3) зафиксируйте кассету вкладышем, продвинув его по газопроводу в сторону кассеты до упора с помощью выколотки ø 5 мм или крючка.
3. Соберите агрегат ствола, для чего:
1) присоедините к защелке ствола с одной стороны газовый цилиндр, с другой - пружину ствола;
2) вставьте пружину ствола с газовым цилиндром, пластина которого должна быть обращена выемкой к стволу и защелкой в отверстие казенника, при этом пластина газового цилиндра должна упереться в выступ на стволе;
3) наденьте на ствол обойму и, совместив отверстие обоймы с посадочным местом газового цилиндра, наденьте ее на посадочное место ствола и газового цилиндра, ударяя мягким бойком молотка;
4) зафиксируйте обойму пластиной, заведя ее в проточку на стволе с помощью молотка;
5) наденьте на ствол тормоз, поверните его на 45° так, чтобы плоскости тормоза были параллельно плоскостям казенника, совместив отверстие в тормозе с лункой на стволе;
6) зафиксируйте тормоз стопором.
4. Присоедините агрегат ствола к ствольной коробке, для чего:
1) разверните пружину ствола по часовой стрелке до упора;
2) совместите направляющие пазы казенника и обоймы с направляющими ствольной коробки и продвиньте агрегат ствола в ствольную коробку до упора.
5. Присоедините к изделию затворную раму, направив поршень затворной рамы в отверстие казенника, а направляющие пазы ползуна по направляющим коробки, и продвиньте затворную раму в крайнее переднее положение, предварительно убедившись, что тяга противоотскока находится в крайнем заднем положении, а тяга ручной перезарядки - в переднем положении.
6. Сдвиньте тягу противоотскока в крайнее переднее положение.
7. Присоедините к затыльнику электроспуск, для чего:
1) удерживая флажок переключателя подачи в среднем положении, вставьте электроспуск в затыльник так, чтобы рычаги датчиков вошли в окна затыльника;
2) зафиксируйте электроспуск поворотом рычага и проверьте надежность фиксации электроспуска, потянув его вверх.
8. Вставьте в затворную раму возвратную пружину.
9. Присоедините затыльник к изделию, для чего:
1) переведите рычаг подачи в переднее положение, при этом он должен зафиксироваться защелкой;
2) надвиньте затыльник на коробку до совмещения отверстий под ось затыльника;
3) вставьте ось затыльника с левой стороны, поджимая несколько затыльник, и зафиксируйте ее, повернув рычаг на 90°.
10. Присоедините контактор, для чего:
1) отожмите фиксатор контактора;
2) надвиньте контактор на направляющие пазы кассеты до западания защелки в выемку на кассете.
11. Проверьте крепление ствола на ствольной коробке, при этом ствол не должен перемещаться от усилия рук.
12. Для проверки правильности сборки изделия взведите затворную раму перезарядкой и сделайте контрольный спуск.

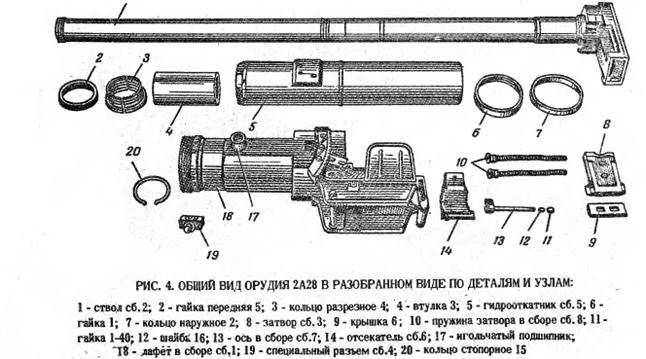

Орудие 2А28: назначение, боевые свойства и общее устройство; применяемые боеприпасы.
Орудие 2А28 предназначено тля установки в башне боевой машины пехоты БМП-1 и служит:
а) при стрельбе кумулятивными гранатами ПГ-9 (ПГ-9С, ПГ-9С1) - для поражения танков, самоходных установок всех типов и других бронированных средств противника,
для подавления живой силы и огневых средств противника, находящихся в долговременных, дерево-земляных и легких укрытиях полевого типа или в кирпичных сооружениях городского типа;
б) при стрельбе осколочными гранатами ОГ-9 - для поражения живой силы противника, для подавления одиночных целей (артиллерийские орудия, пусковые установки, пулеметные гнезда и т.п.) на дистанции до 1000 м, для стрельбы по скоплениям войск, военным базам, аэродромам, железнодорожным узлам и т.п. на дистанции до 4500 м.
Калибр 73 мм. Дальность прямого выстрела при стрельбе ПГ-15В при высоте цели 2 м - 765 м.
Наибольшая прицельная дальность при стрельбе ПГ-15В – 1300 м.
Максимальная дальность при стрельбе 0Г-15В – 4400 м.
Начальная скорость гранаты, м/с: ПГ-9 – 400, ОГ-9 – 290.
Максимальная скорость гранаты ПГ-9 – 665 м/с.
Масса орудия – 115 кг.
Угол возвышения: наибольший + 30º, наименьший - 5º.
Скорострельность: 6-8 выстр./мин.
Орудие состоит из следуппих основных частей:
- ствола в сборе с казенником, выбрасывателями, переходной колодкой, вкладышем;
- лафета в сборе с копирами, рычагом с рукояткой и щитком, сектором, игольчатыми подшипниками, специальным разъемом;
- затвора;
- гидрооткатника;
- отсекателя с осью;
- пружин затвора в сборе:
- деталей крепления.
Выстрел ПГ-15В состоит из противотанковой гранаты ПГ-9 и стартового заряда ПГ-15П. Граната ПГ-9 калиберная, кумулятивного действия, с реактивным двигателем. Начальная скорость гранаты обеспечивается стартовым пороховым зарядом. На начальном участке траектории включается реактивный двигатель, который увеличивает скорость гранаты с 400 до 665 м/с.
Наряду с выстрелами ПГ-15В применяются выстрелы ПГ-15ВС и ПГ-15ВС1, которые по устройству и действию аналогичны выстрелу ПГ-15В.
Действие гранаты состоит в том, что она прожигает броню направленной струей газов и расплавленного металла, поражает экипаж, разрушает вооружение и оборудование, воспламеняет горючее и боеприпасы.
Выстрел ОГ-I5B состоит из осколочной гранаты ОГ-9 и метательного заряда ОГ-15П. Начальная скорость граната обеспечивается метательным пороховым зарядом и равна 290 м/с.
Действие гранаты состоит в том. что при встрече с преградой срабатывает взрыватель, от его импульса происходит детонация ВВ разрывного заряда, размещенного в корпусе, с образованием осколков из материала корпуса, которыми поражается живая сила.
СВД: назначение, боевые свойства и общее устройство; порядок неполной разборки и сборки; задержки при стрельбе, их причины и способы устранения.
7,62-мм снайперская винтовка Драгунова (СВД) является оружием снайпера и предназначена для уничтожения различных открытых и маскированных одиночных целей. Наиболее эффективный огонь поддерживается на расстояниях до 800м.
Боевые свойства снайперской винтовки СВД.
| Калибр, мм | 7,62 | |
| Прицельная дальность, м (мех./оптич.) | 1200/1300 | |
| Дальность прямого выстрела, м - по грудной фигуре - по бегущей фигуре | ||
| Боевая скорострельность., выст./мин. | ||
| Начальная скорость пули, м/с | ||
| Вес оружия, кг -неснаряженный магазин | 4.3 | |
| Емкость магазина, шт. | ||
| Длина ствола, мм | ||
| Число нарезов | ||
| Патрон - вес, г - вес пули, г | 7,62х54 21,8 9,6 |
СВД имеет следующие основные части и механизмы:
1. ствол со ствольной коробкой, открытым прицелом и прикладом; 2. крышка ствольной коробки с возвратным механизмом; 3. затворная рама; 4. затвор; 5. газовая трубка с регулятором; 6. газовый поршень; 7. толкатель с пружиной; 8. ствольные накладки; 9. ударно-спусковой механизм; 10. предохранитель; 11. магазин; 12. щека приклада; 13. оптический прицел; 14. штык-нож.
В комплект винтовки входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски оптического прицела и магазинов, сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.
Общий вид и основные части СВД
1 – ствол со ствольной коробкой, открытым прицелом и прикладом; 2 – крышка ствольной коробки; 3 – возвратный механизм; 4 – затворная рама; 5 – затвор; 6 – газовая трубка с регулятором; 7 – газовый поршень; 8 – толкатель с пружиной; 9 – ствольные накладки; 10 – ударно-спусковой механизм; 11 – предохранитель; 12 – магазин; 13 – щека приклада; 14 – оптический прицел; 15 – штык-нож
Ствол со ствольной коробкой составляют неразъемный узел. На стволе размещены: основание мушки, газовая камера, колодка прицела и антабка для крепления ремня. На основании мушки имеются щелевой пламегаситель и упор для штыка-ножа. Ствольная коробка служит для соединения всех частей и механизмов винтовки. Внутри размещается ударно-спусковой механизм. Сзади к ствольной коробке прикреплен приклад с вырезом, образующим рукоятку.
Крышка ствольной коробки предохраняет ее от вредного воздействия окружающей среды. Она крепится к ствольной коробке с помощью замыкателя. В крышке ствольной коробки размещается возвратный механизм.
Затворная рама приводит в действие затвор и ударно-спусковой механизм.
Затвор состоит из остова, ударника и выбрасывателя.
Газовая трубка с регулятором надета на газовую камеру. Поворотом регулятора с помощью гильзы или патрона осуществляется перекрытие отверстия газовой трубки для увеличения давления пороховых газов на поршень.
Газовый поршень размещается в газовой трубке и передает давление газов на толкатель.
Толкатель воздействует на затворную раму и перемещает ее в заднее положение.
Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.
Ствольные накладки предназначены для удобства действий при стрельбе, и предохранения рук снайпера от ожогов.
Ударно-спусковой механизм обеспечивает спуск курка с боевого взвода, ведение одиночного огня, прекращение стрельбы и постановку на предохранитель. Он состоит из: корпуса, курка с боевой пружиной, автоспуска и спускового крючка с пружиной.
Предохранитель служит для запирания шептала, спускового крючка и одновременного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела. А также для закрепления ударно-спускового механизма в ствольной коробке. Нижнее положение предохранителя отвечает установке его для ведения огня, а верхнее – на предохранитель.
Щека приклада применяется только при стрельбе с оптическим прицелом и предназначена для удобства действий снайпера. К прикладу крепится замком, который имеет обойму с зацепом и застежку с петлей.
Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки и включает: шомпол, пенал с протиркой, ершиком, отверткой, выколоткой и масленку. Принадлежность, кроме масленки, переносится в сумке для оптического прицела.
Порядок неполной разборки винтовки.
