- Токовая отсечка (ТО) от междуфазных КЗ на стороне 6,3 (10,5) кВ. Для защиты трансформаторов мощностью до 4 МВ×А может применяться токовая отсечка [1]. На трансформаторах 6,3 МВ×А и более должна устанавливаться продольная дифференциальная защита. Известно, что мощности трансформаторов 6,3/0,4 кВ (10,5/0,4 кВ) не превышают 2500 кВ×А (в исключительных случаях 4000 кВ А). Поэтому для защиты вводов и части первичной обмотки этих трансформаторов применяется токовая отсечка. Если применение токовой отсечки не позволяет обеспечить чувствительность защиты (kч ³1,5), то для трансформаторов мощностью более 1000 кВ×А применяют продольную дифференциальную защиту. Продольная дифференциальная защита должна устанавливаться на крупных трансформаторах мощностью 6,3 МВт и более. Она используется в качестве основной быстродействующей защиты от всех видов КЗ в обмотках трансформатора, КЗ на выводах и в соединениях с шинами высшего и низкого напряжений. По условиям селективности токовая отсечка не должна срабатывать при КЗ на стороне 0,4 кВ. Это обеспечивается правильным выбором значений параметров срабатывания этой защиты. Уставка срабатывания реле выбирается больше значения тока трехфазного КЗ на стороне 0,4 кВ. В зону действия токовой отсечки входят выводы обмотки 6,3 (10,5) кВ, часть первичных обмоток трансформатора, а так же кабель, соединяющий трансформатор с выключателем Q1.
|
|
|
Данная защита относится к основным защитам трансформатора и действует без выдержки времени на его отключение.
- Максимальная токовая защита (МТЗ) трансформатора устанавливается со стороны вводов 6,3 (10,5) кВ и является одновременно защитой ввода рабочего питания 0,4 кВ. Выбор уставок срабатывания МТЗ осуществляется из условия несрабатывания защиты при самозапуске электродвигателей. Причем, значения токов самозапуска могут значительно превышать номинальные значения токов трансформатора.
- Защита от однофазных замыканий на землю (ОЗЗ) в сети 6,3 (10,5) кВ. Выполнение этой защиты зависит от режима работы нейтрали. Она выполняется, как и аналогичные защиты от однофазных замыканий на землю других присоединений сети 6,3 (10,5) кВ. Защита относится к основным защитам трансформатора и действует на отключение или на «сигнал». При возникновении ОЗЗ в сети с изолированной нейтралью (в соответствии с ПТЭ [2]) допускается работа сети не более 2 часов. Защита от ОЗЗ в сети с изолированной нейтралью или в сети с заземлением нейтрали через высокоомный резистор может работать на сигнал или на отключение.
- Защита от симметричных перегрузок на стороне 6,3 кВ (10,5 кВ) предназначена для выявления режима симметричных перегрузок защищаемого трансформатора. Защита от симметричных перегрузок действует на сигнал. Защита от симметричных перегрузок не устанавливается на реактированных линиях напряжением 6,3 (10,5) кВ.
|
|
|
2.3 Микропроцессорное устройство релейной защиты «Sepam 1000+»
Известная электротехническая фирма «Schneider Electric» выпускает и поставляет в Россию различное электрооборудование и в том числе микропроцессорные (цифровые) реле-терминалы серии «Sepam».
Применяемые при разработке этой серии технические решения позволили создать фактически универсальные устройства релейной защиты с широким спектром применения в сетях 6-35 кВ. Цифровые терминалы серии «Sepam 1000+» обладают всеми стандартными функциями микропроцессорных защит: измерением, релейной защитой, системной автоматикой, самодиагностикой, диагностикой работы коммутационного аппарата и сети, цифровым осциллографированием и имеют связь с системой АСУ по интерфейсу RS-485 c открытым протоколом MODBUS. Данные устройства имеют

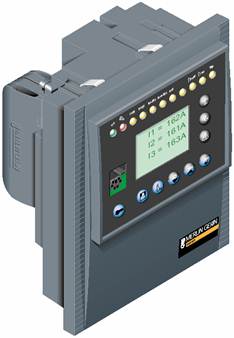

модульную конструкцию и программное Рисунок 16. Sepam 1000+ формирование защит.
Применяя эти принципы при построении терминалов «Sepam» компания «Schneider Electric» предлагает потребителю многофункциональные программируемые устройства для различных применений в системах релейной защиты и системной автоматики.
Устройства Sepam имеют модульную конструкцию, позволяющую гибко выбирать конфигурацию устройства. Помимо этого существуют различные варианты серии 40 в зависимости от применения.
«Sepam 1000+» имеет универсальную панель которая имеет:

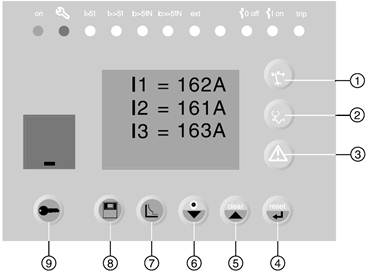

· графический жидкокристаллический дисплей с автоматической регулиров-кой контрастности изображения и задней подсветкой. Дисплей обеспечивает индикацию значений измерений, настроек параметров защиты, а также сообщений аварийной и предупредительной сигнализации (рис. 17).
· 9-и кнопочную клавиатуру с двумя режимами использования:
Белые кнопки предназначены для текущей эксплуатации:
1 - вызов результатов измерений;
2 - вызов данных диагностики сети и коммутационного аппарата;
3 - вызов аварийных сообщений;
4 - квитирование и сброс аварийных сообщений;
5 - очистка аварийных сообщений;
Синие кнопки для установки параметров и уставок защит:
6 – тестирование ламп;
7 – доступ к уставкам защит;
8 - доступ к настройкам параметров «Sepam 1000+»;
9 - ввод двух паролей, необходимых для изменения параметров и уставок защит;
Кнопки 4, 5, 6 - используются для перемещения по меню, а также для прокрутки и ввода установленных значений.
Рисунок 17. Расширенный вариант панели.
«Sepam 1000+» серии 40 имеют больший набор защит и применяются там, где одновременно необходимы токовые защиты и защиты по напряжению.
Терминалы «Sepam» имеют 16 типов различных времятоковых характеристик защит. Это позволяет использовать эти реле для работы совместно с другими устройствами релейной защиты, включая электромеханические реле.
Основные виды защит:
· максимальная фазная токовая защита и защита от замыканий на
землю с регулируемым временем возврата, с переключением групп
активных уставок и логической селективностью;
· защита от замыканий на землю, нечувствительная к току включения трансформаторов;
· тепловая защита, учитывающая внешнюю рабочую температуру и
работу вентиляции;
· направленная защита от замыканий на землю, адаптированная
ко всем системам заземления нейтрали: изолированной, компенсированной
или резонансно-заземленной;
· направленная защита в фазах с коррекцией по напряжению;
· защита по напряжению и частоте (мин./макс.).
