b. Порядок выполнения лабораторной работы




1) Ознакомится с техникой безопасности работы со стендом;

2) Получить вариант задания лабораторной работы;

3) Ознакомиться с кратким описанием к лабораторной работе;

4) Произвести расчёт уставок токовой отсечки, МТЗ, защиты от перегрузки и защиты от замыкания на землю в соответствии с методикой расчёта уставок для МП-устройства «Sepam».

5) Заполнить таблицу №12.

6) Установить программу SFT 2841 и SFT 2826;

7) Запустить программу SFT 2841;

8) В диалоговом окне программы необходимо выбрать «создать новый файл Sepam серия 40»;

9) В появившемся окне выбора конкретной конфигурации необходимо выбрать «Подстанция S42»;

10) Руководствуясь описанием и таблицей 9 краткого описания выставить необходимые параметры файла конфигурации «Sepam»;

11) Сохранить готовый файл конфигурации;

Произвести практические работы на лабораторном стенде:

12) Убедится в отключенном положении всех автоматических выключателей на лабораторном стенде;

13) Включить автомат питания стенда QF1;

14) Включить автомат питания цепей сигнализации и управления SF1;

15) Включить автомат питания «Sepam» SF2;

16) Дождаться готовности «Sepam» о чём сигнализирует лампа HLY;

17) Включить ПК и подсоединить кабель ССА 783 к серийному порту на передней панели «Sepam» и к USB-порту ПК;

18) Запустить на ПК программу SFT 2841, в появивщемся диалоговом окне нажать кнопку «фронтальное подсоединение»;

19) После подключения и запуска основного окна SFT 2841 выбрать на панели инструментов программу вкладку «Sepam», в появивщемся окне необходимо выбрать «Загрузить в Sepam»;

20) В открывщемся окне необходимо указать готовый файл конфигурации Sepam, созданный заранее и нажать клавишу «ОК»;

21) После загрузки файла конфигурации зайти в пиктограмму «Аварийные сообщения» и очистить существующие сообщения если таковые имеются;

22) Зайти в пиктограмму «Запись осциллограмм» и очистить накопившиеся осциллограммы если таковые имеются;

23) Включить трансформатор, нажатием кнопки SB1;

24) Убедится что трансформатор включился с помощью сигнализации на реле «Sepam» и лампы HLR;

25) Зайти во вкладку «измерение» и убедится в правильных измерениях согласно вариантам задания;

26) Осуществить короткое замыкания в точке К1нажав кнопку SB4 (внимание трансформатор в этом режиме перегружен в 5 раз поэтому если не произошло отключение в течении 5 секунд, то необходимо нажать кнопку сброса SB3);

27) Записать результат с описанием произошедшего;

28) Сквитирорвать «Sepam» нажатием кнопки «Reset» на устройстве и снова включить трансформатор нажав кнопку SB1;




29) Осуществить короткие замыкания в точке К3 нажав кнопку SB7;

30) Записать результат с описанием произошедшего;

31) Сквитирорвать «Sepam» нажатием кнопки «Reset» на устройстве и снова включить трансформатор нажав кнопку SB1;

32) Осуществить замыкание на землю в точке К2 нажав кнопку SB5;

33) Записать результат с описанием произошедшего;

34) Сквитирорвать «Sepam» нажатием кнопки «Reset» на устройстве и если требуется снова включить трансформатор, то нажмите кнопку SB1;

35) Осуществить перегрузку трансформатора нажав кнопку SB6;

36) Записать результат с описанием произошедшего;

37) Сквитирорвать «Sepam» нажатием кнопки «Reset» на устройстве и снова включить трансформатор нажав кнопку SB1;

38) Отключить трансформатор нажатием кнопки SB2;

39) В программе SFT 2841 зайти в пиктограмму «Запись осциллограмм» и сохранить полученные осциллограммы на ПК;

40) Закрыть программу SFT 2841 и отключить ПК от «Sepam»;

41) Отключить автоматические выключатель в обратном порядке;

42) Запустить программу SFT 2826 и открыть полученные осциллограммы;

43) Отредактировать осциллограммы в программе SFT 2826 (привести к виду, показанному в примере рис. 21-25)

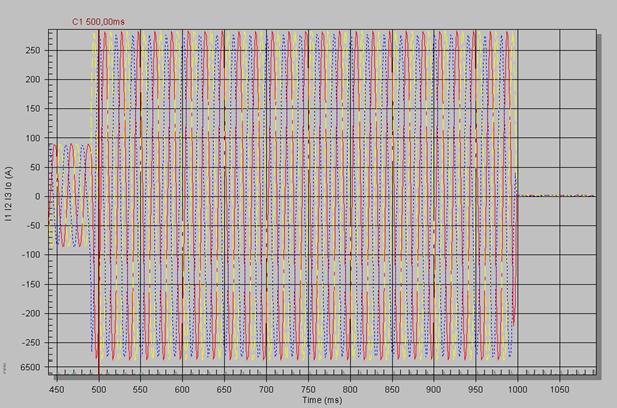

Рисунок 22 Осциллограмма токов при коротком замыкании за трансформатором и срабатывании МТЗ

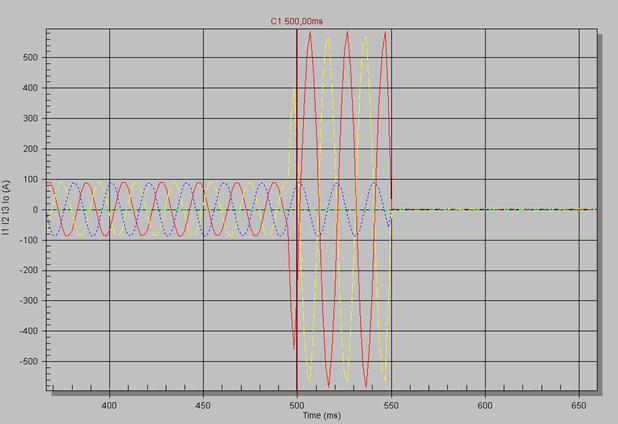

Рисунок 23 Осциллограмма токов при коротком замыкании в начале линии и срабатывании отсечки

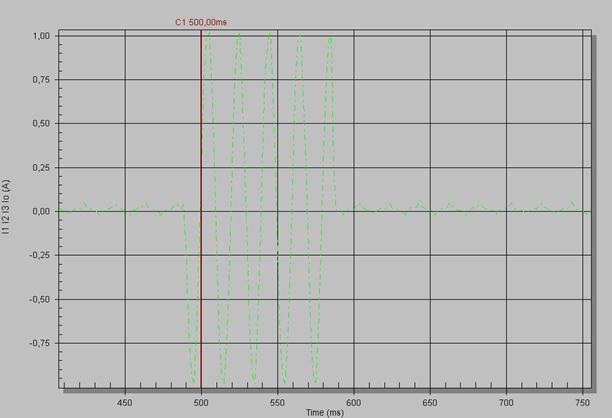

Рисунок 24 Осциллограмма тока нулевой последовательности ОЗЗ на линии и срабатывании защиты от ОЗЗ

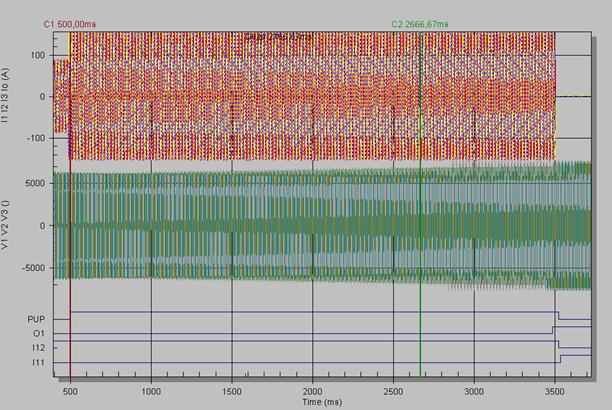

Рисунок 24 Осциллограмма токов и напряжений при перегрузке трансформатора и срабатывании защиты от симметричных перегрузок



44) Проанализировать осциллограммы и вставить их в отчёт в формате картинок;

45) Составить отчёт о проделанной работе с заключением.


Таблица 12. Параметры защит для «Sepam».

Название защиты Код ANSI № ступени Ток срабатывания защиты Тип кривой аварийного отключения Выдержка времени Коэфф. чувств. Удержание защиты Назначение защиты на выходные реле Назначение защиты на лампы Сообщение персонализации Осциллографирование
Токовая отсечка 50/51   Независимая     Да O1, O12 L1, L9 Отсечка Да
Максимальная токовая защита 50/51   Независимая     Да O1, O12 L2, L9 МТЗ Да
Защита от перегрузки 50/51   Независимая     Да O1 L3 Перегрузка Да
Зощита от замыкания на землю 50N/ 51N   Независимая     Да O1-по варианту, O11 L4 ОЗЗ Да

Список литературы

1. Правила устройства электроустановок. –7-е изд. СПб.: Издательство Деан, 2004. – 488 с.

2. Правила технической эксплуатации электрических станций и сетей Российской Федерации. – 15-е изд. – М.: СПО ОРГРЭС, 1996, переизд. 2003.

3. Андреев, В.А. Релейная зашита и автоматика систем электроснабжения: Учеб. для вузов по спец. «Электроснабжение»./

В.А. Андреев .—3-е изд., перераб. и доп. — М.: Высш. шк., 1991. — 496 с.: ил.

4. Шабад, М.А. Расчеты релейной защиты и автоматики распределительных сетей./ М.А. Шабад. —3-е изд., перераб. и доп. — Л.: Энергоатомиздат, Ленингр. отд-ние, 1985. —296 с.: ил.

5. Никитин, К.И. Релейная защита систем электроснабжения: Консп. лекций/ К.И. Никитин. Омск: Изд-во ОмГТУ, 2006. 116 с.

6. Соловьев, А.Л. Методические указания по выбору характеристик и уставок защиты электрооборудования с использованием микропроцессорных терминалов серии Sepam производства Shneider Electric./ А.Л. Соловьев. Москва: Техническая коллекция Shneider Electric, выпуск №3, 2006.70 с.

7. Беркович, М.А. Автоматика энергосистем: Учеб. для техникумов/ М.А. Беркович, В.А. Гладышев, В.А. Семенов. - 3-е изд., перераб. и доп. — М.: Энергоатомиздат, 1991. — 240 с.: ил

8. Защита электрических сетей Sepam 1000+ серии 40 Merlin Gerin: Руководство по установке и применению./ Москва: Техническая коллекция Shneider Electric, 2004. 195 с.

9. Защита электрических сетей: Руководство по защитам./ Москва: Техническая коллекция Shneider Electric, 2004. 70 с.

10. СНиП III-23-05-95. Естественное и искусственное освещение.— М.: Стройиздат,1995.

11. ГОСТ 2.105-95. Общие требования к текстовым документам.— М.: Стройиздат,1995.

12. ГОСТ 12.0.003-74. Опасные и вредные производственные факторы.

13. СаНПиН 2.2.2.542 – 96 Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работы. — М.: Стройиздат, 1996.

14. Соловьёв А.Л. Методические указания по выбору характеристик и уставок защит электрооборудования с использованием микропроцессорных терминалов. – Санкт-Петербург: «ПЭИпк», 2005.
