Карта – уменьшенное искажение за счет влияния кривизны Земли, плоское изображение всей земной поверхности или значительной её части, построенное по определённым математическим законам.
План (местности) – уменьшенное изображение горизонтального проложения сравнительного небольшого участка земной поверхности на плоскости.
Принципиальное отличие карты и плана:
1. На планах изображаются небольшие участки местности, поэтому они строятся в крупных масштабах, карты показывают значительно большие территории, их масштаб мельче.
2. План изображает местность подробно, сохраняя точные очертания изображаемых объектов, но только в уменьшенном виде. Крупный масштаб плана позволяет отразить на нем практически все объекты, находящиеся на местности.На карту все объекты нанести не удается. Многие объекты на карте, в отличие от плана, изображаются внемасштабными условными знаками.
3. При построении плана кривизна земной поверхности не учитывается, т. к. изображается небольшой участок местности. При построении карты она учитывается всегда. Карты строят в определенных картографических проекциях.
|
|
Профиль местности – уменьшенное изображение её вертикального разреза рельефа местности по выбранному направлению.
Горизонтальное проложение - ортогональная проекция линии местности на горизонтальную плоскость. (Её используют для составления плана)
S = Dcos
Угол наклона - угол, образованный линией местности и горизонтальной плоскостью.
Горизонтальный угол - угол, заключенный между проекциями линий местности на горизонтальную плоскость.
Превышение - разность высот точек, обозначается буквойh.
Вопрос 6.
Номенклатура карт – система обозначения (нумерации) отдельных листов многолистной карты.
Для топографических и обзорно-топографических карт установлена единая государственная система номенклатуры карт, для тематических карт - она может совпадать с топографической или быть произвольной.

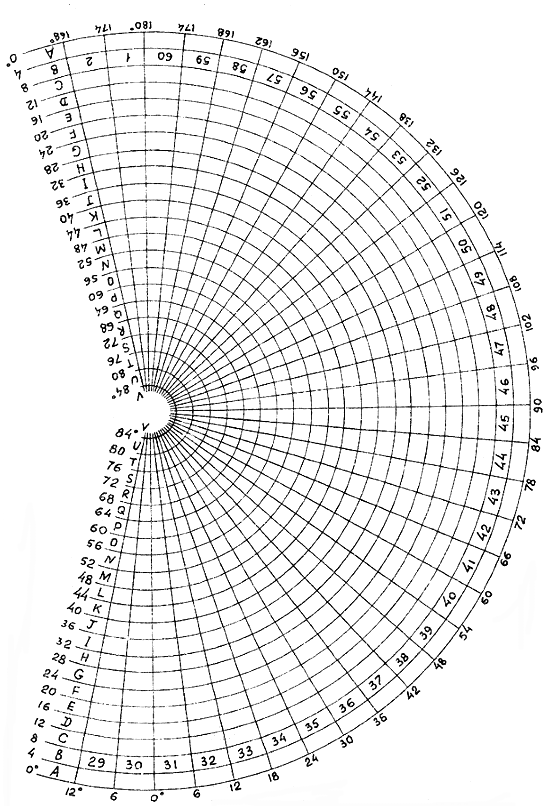

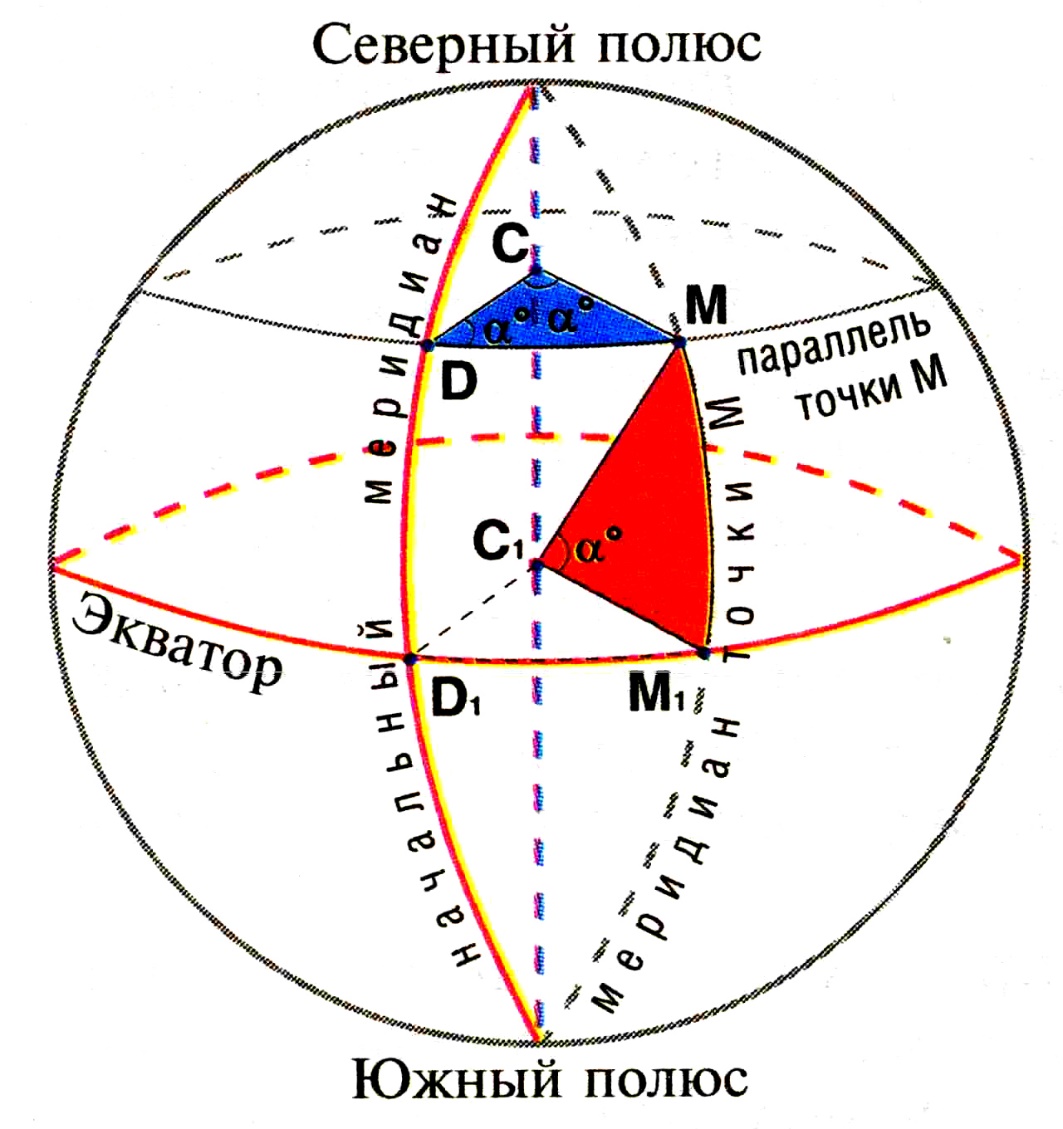

В основу номенклатуры карт различных масштабов положена международная разграфка карты масштаба 1: 1 000 000. Для получения одного листа карты этого масштаба весь земной шар делят меридианами от Гринвичского меридиана через 6° по долготе на 60 колонн (см. рис.), которые нумеруются арабскими цифрами на восток от 180°-градусного меридиана. Таким образом, номер колонн отличается от номера 6°-й зоны на 30. Каждая колонна делится параллелями через 4° по широте на ряды, обозначаемые прописными буквами латинского алфавита, к северу и югу от экватора. Таким образом, вся поверхность земного шара изображается на 2640 листах, а территория СНГ покрывается примерно 230 листами миллионной карты.
|
|
Номенклатура листа масштаба 1: 1 000 000 складывается из двух индексов: обозначения ряда и номера колонны. Так, г. Москва расположен на листе N-37. По международному соглашению номенклатура листов карты масштаба 1: 1 000 000 принята единой для всех стран. Для карт других масштабов в разных странах номенклатура может быть различной.
Разграфка карты – система деления многолистной карты на листы.
Виды карт | Масштаб карты | Типы карт | Порядок образования листа карты | Схема образования листа карты | Размер листа карты | Пример номенклатуры |
Оперативные | 1:1000000 | Мелкомасштабные | деление земного эллипсоида параллелями, меридианами | 6° 4° | 4° × 6° | С-3 |
1:500000 | деление листа миллионной карты на 4 части | А Б В Г | 2° × 3° | С-3-Б | ||
1:200000 | Среднемасштабные | деление листа миллионной карты на 36 частей | XVI | 40' × 1° | С-3-XVI | |
Тактические | 1:100000 | деление листа миллионной карты на 144 части | 20' × 30' | С-3-56 | ||
1:50 000 | Крупномасштабные | деление листа карты М. 1:100 000 на 4 части | А Б В Г | 10' × 15' | С-3-56-А | |
1:25 000 | деление листа карты М. 1:50 000 на 4 части | а б в г | 5' × 7' 30" | С-3-56-А-б | ||
1:10 000 | деление листа карты М. 1:25 000 на 4 части | 1 2 3 4 | 2' 30" × 3' 45" | С-3-56-А-б-4 |
