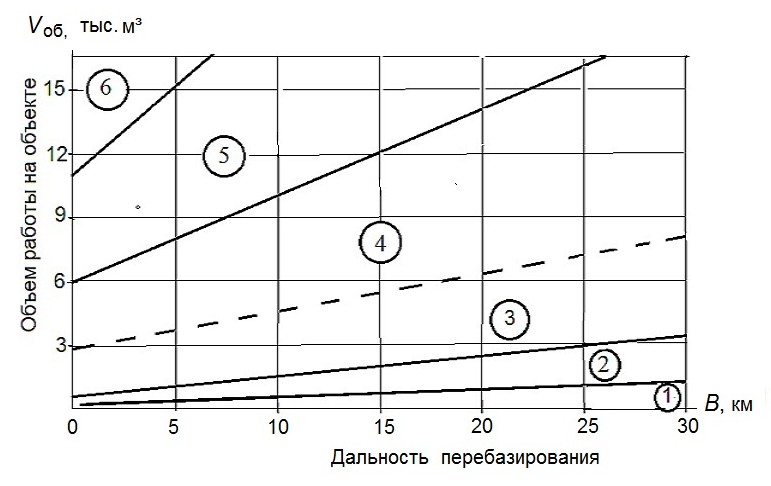

По графикам рисунка для заданных объема работ на объекте V об и дальности перебазирования В выбираются 2 экскаватора рациональных типов и марок. Графики описывают в первом приближении области рационального применения одноковшовых экскаваторов различных типов и облегчает выбор вариантов машин для составления вариантов комплектов.
1 − экскаватор вместимостью ковша 0,25 м 3 (ЭО-2621В-2);
2 − 0,5 − 0,8 м 3 (ЭО-3323, JCB160W);
3 − 0,8 м3 (ЭО-4324 колесный);
4 − 0,65 − 1,0 м 3 (ЭО-4112Г, ЭО-4124, гусеничные);
5 − 1,25 − 1,6 м 3 (ЭО-5124);
6 − 1,8 − 2,5 м 3 (ЭО-6123).
3.2. Составление вариантов комплектов
Для каждого из выбранных экскаваторов намечаются несколько вариантов самосвалов. Из намеченных экскаваторов и самосвалов составляются варианты комплектов «экскаватор − самосвалы» (для дальнейшего сопоставления и выбора оптимального из них) и заносятся в табл. 6. Таблица 6
№ ва- ри- анта | Экскаватор | Автомобиль-самосвал | |||||
марка | вмести-мость ковша q э, м³ | марка | вмести-мость кузова q c, м³ | число ковшей грунта n | К q | К Q | |
Варианты комплектов для сопоставления
|
|
