И шлицами

Чертеж конструкции юбки с односторонними или двусторонними складками спереди или сзади строят на чертеже основы прямой юбки. Шлица может располагаться посередине ее задней части или в боковых швах (рисунок 8.4, а и б). Припуск на шлицу проектируют не менее 6,0 см, длину шлицы определяют по модели.

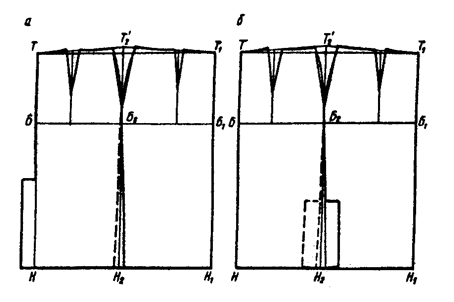

Рисунок 8.4 – чертежи конструкции прямой юбки: а – со шлицей в среднем шве; б – со шлицей в боковом шве

Иногда вместо шлицы в боковых швах делают разрезы встык. Ширина припуска на боковой шов в этом случае не менее 1,5 см, в местах разрезов для их оформления часто прокладывают отделочную строчку.

При проектировании складок на передней и задней частях юбки вытач­ки по талии должны совмещаться со складками. При стачивании складок увеличивается припуск под складку на уровне талии. В связи с этим необ­ходимо удлинить внутренний сгиб складки. Чтобы предотвратить «выворачивание» складки после стачивания, можно использовать два приема: предусмотреть посадку припуска на складку по линии талии или ввести небольшую вытачку на внутренней стороне складки.

На рисунке 8.5,а представлено построение прямой юбки с односторонней складкой спереди. Используется конструкция двухшовной прямой юбки с тремя вытачками по талии. Прибавка по бедрам Пб ≤ 1,5 см. Линию сгиба складки проводят через точки Т₁′ и Б₁ по прямой до пересечения с линией низа в точке Н₁′; при этом T₁T₁′ = 0,7 - 1,0 см.

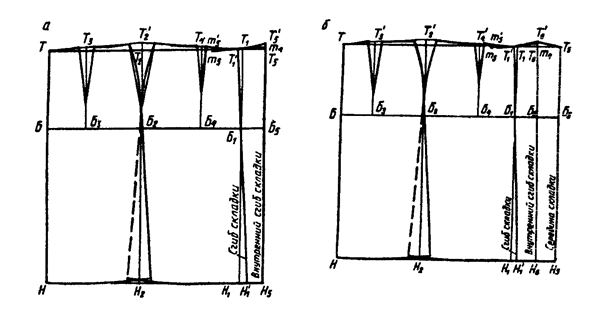

Рисунок 8.5 – Чертежи конструкций прямой юбки: а – с односторонней складкой; б – с двусторонней складкой

Припуск на одностороннюю складку по линии бедер Б₁Б₅ = 6,0 -8,0 см. Через точку Б₅ параллельно T₁H₁ проводят линию внутреннего сги­ба складки. На пересечении ее с линией талии получают точку Т₅, а с ли­нией низа - точку Н₅.

Положение верхней точки сгиба складки Т₅' определяют в соответст­вии с верхним срезом передней части юбки. Для этого из точки Т₁′ вправо и влево проводят перпендикуляры к отрезку Т₁'Б₁ и на его пересечении с линией талии Т₅Н₅ ставят точку m₄. Влево от точки Т₁′ откладывают отре­зок T₁'m₅ = T₁'m₄. Из точки m₅ вверх проводят перпендикуляр до пересечения с линией талии передней части в точке m₅'. Отрезок m₅m₅' равен подъему сгиба складки относительно точки m₄, т.е. m₄T₅' = m₅m₅'.

Прямую юбку со встречной складкой спереди также строят на основе конструкции прямой двухшовной юбки с вытачками на линии талии; Пб ≥ 1,5 см. Линию среднего шва передней части юбки проводят через точки Т₁′ и Б₁ по прямой до пересечения с линией низа в точке H₁' (рисунок 8.5, б). На величину T₁T₁' = 0,7 - 1,0 см уменьшают раствор одной из вытачек. Припуск на двустороннюю складку по линии бедер Б₁Б₅ = 10,0 - 12,0 см.

Через точку Б₅ параллельно Т₁Н₁ проводят линию середины двусто­ронней складки и на пересечении ее с линией талии получают точку Т₅, а с линией низа - точку Н₅. Линию внутреннего сгиба складки проводят через точки Т₆, Б₆ и Н₆. При этом откладывают отрезки:

Т₁'Т₆ = Т₆Т₅ = 1/2 Т₁′Т₅; Б₁Б₆ = 1/2 Б₁Б₅; Н₁'Н₆ = 1/2 Н₁'Н₅.

Для определения положения верхней точки внутреннего сгиба для дву­сторонней складки (точки Т₆') из точки Т₁' вправо и влево проводят пер­пендикуляры к отрезку Т₁′Б₁ и на пересечении его с линией Т₆Н₆ ставят точку m₄. Влево от точки Т₁′ откладывают отрезок Т₁'m₅, равный отрезку T₁m₄. Из точки m₅ вверх проводят перпендикуляр до пересечения с линией талии передней части юбки в точке m₅'. Отрезок m₅m₅' равен подъему внутреннего сгиба двусторонней складки относительно точки m₄, т.е. m₄T₆' = m₅m₅'.

Точка Т₅ - верхняя точка середины складки. Боковые срезы оформля­ют по модели.
