Цельнокроеный рукав мягкой формы

Конструкция рукава с горизонтальным расположением верхних срезов (рисунок 9.18, а, б, м) применяется в основном в изделиях по мотивам народного кроя, а также при построении конструкции ночных сорочек, изделий для новорожденных и т.п.

Чаще в женской одежде используют цельнокроеный рукав, направление верхних линий которого в чертеже совпадает с продолжением плечевых линий спинки и переда (рисунок 9.18 в,к,л и рисунок 9.21). В этом случае наряду с удлинением верхней части спинки (аналогично рубашечному рукаву и реглану) перемещают вверх и крайнюю плечевую точку переда: П₅П₅₁ = 0,5-1,0см.

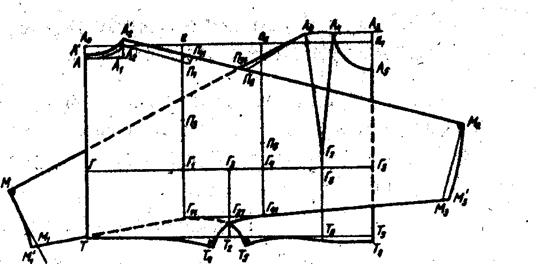

Рисунок 9.21 – Конструкция изделия цельнокроеного покроя мягкой формы (без ластовицы)

Плечевую вытачку, как правило, не проектируют, а нагрудную сокращают до минимальной величины или также не проектируют, т.е.

А₄А₉ = Сг₂ - Сг₁ или = 0.

Дополнительное углубление проймы зависит от модели.

Г₁Г₁₁ спинки=Г₄Г₄₁переда=2,0÷10,0см и более (по модели).

А₂'М₂ спинки = Друк+Шп.

Длину рукава откладывают от точек А₂' и А₉ на продолжении плечевых линий:

А₉М переда = Друк+ Шп-(0÷1,5см –оттяжка -для мягких материалов);

А₂'М₂ спинки = Друк+Шп.

Перпендикулярно верхним линиям А₉М и А₂'М₂ строят линии низа передней и задней частей рукава, на них – откладывается ширина рукава по низу по модели, по передней части она уменьшается на 0,5÷1,5 см, соответственно по задней – увеличивается:

MM₁ переда = 0,5Шрук.вн. - (0,5÷1,5см);

М₂М₃ спинки = 0,5Шрук.вн.+ (0,5÷1,5см).

Линии низа оформляют с прогибом посередине в 0,3 – 0,7 см в зависимости от ширины рукава внизу, по спинке – выпуклой линией, по переду – вогнутой.

Точки M₁ и М₃ соединяют прямыми линиями с углублением проймы Г₁₁ и Г₄₁ соответственно; на полученных нижних линиях откладывают:

M₁ Г₁₁ зчр = М₃ Г₁₁' пчр + (0÷1,0см - посадка на локоть);

Для получения равных по длине нижних-боковых линий положение вершины боковой линии Г₂'определяется на пройме посередине отрезка Г₁₁Г₁₁':

Г₁₁ Г₂₁спинки= Г₂₁ Г₁₁'переда

По боковой линии может быть вытачка Т₂Т₅ = Т₂Т₄ = 2,5 ÷ 3,0 см.

Оформление нижних контуров рукава, переходящих в боковые, плавными вогнутыми линиями может быть самым разнообразным. После их стачивания производится обязательная оттяжка вогнутых участков срезов во избежание их затягивания.

После построения рукава необходимо проверить длину нижних и верхних линий, проставив надсечки (с учетом оттяжки по передней части), и проверить сопряжение контуров по линии низа.
