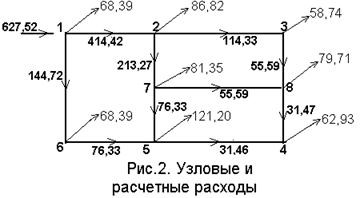

Рассчитываются непосредственно из схемы с узловыми расходами (рис.2)
Определение диаметров
Набрать в строках С3 и D3 соответствующие формулы. Копировать в столбцы.
Обозначение: qп – расход одного пожара в городе, л/с.
Форма 5.
A B C D E
№ уч-ков | Расчетный расход, л/с | Диаметр по ф-ле 0,05q^0,4 м | Диаметр по ф-ле 0,03(q+0,5qп)^0,5 | Cтанд.внутр. диаметр, вы-бирается по сортаменту | |
1-2 | 414,42 | 0,557 | 0,622 | 0,603 | |
2-7 | 213,27 | 0,427 | 0,453 | 0,404 | |
7-5 | 76,33 | 0,283 | 0,287 | 0,304 | |
1-6 | 144,72 | 0,366 | 0,379 | 0,354 | |
6-5 | 76,33 | 0,283 | 0,287 | 0,304 | |
2-3 | 114,33 | 0,333 | 0,341 | 0,304 | |
3-8 | 55,59 | 0,249 | 0,252 | 0,254 | |
7-8 | 55,59 | 0,249 | 0,252 | 0,254 | |
8-4 | 31,47 | 0,199 | 0,205 | 0,203 | |
5-4 | 31,46 | 0,199 | 0,204 | 0,203 |
Определение сопротивлений участков
Форма 6
А B C D E F G H I
№ уч-ков | Длина,м | Расход л/с q | Диа- метр, м | Ско-рость, м/с | Коэф. сопро- тивления по длине | Коэф. местн. сопр. | Сопротив- ление, с^2/м^5 S | Потери напора, м S*q^2 | |
1-2 | 414,42 | 0,603 | 1,45 | 0,0244 | 2,5 | 9,17 | 1,58 | ||
2-7 | 213,27 | 0,503 | 1,07 | 0,0263 | 2,5 | 16,73 | 0,76 | ||
7-5 | 76,33 | 0,304 | 1,05 | 0,0306 | 2,5 | 268,24 | 1,56 | ||
1-6 | 144,72 | 0,354 | 1,47 | 0,0287 | 2,5 | 205,16 | 4,30 | ||
6-5 | 76,33 | 0,304 | 1,05 | 0,0306 | 2,5 | 317,04 | 1,85 | ||
2-3 | 114,33 | 0,354 | 1,16 | 0,0289 | 2,5 | 228,09 | 2,98 | ||
3-8 | 55,59 | 0,254 | 1,10 | 0,0322 | 2,5 | 552,80 | 1,71 | ||
7-8 | 55,59 | 0,254 | 1,10 | 0,0322 | 2,5 | 1307,48 | 4,04 | ||
8-4 | 31,47 | 0,203 | 0,97 | 0,0350 | 2,5 | 2219,00 | 2,20 | ||
5-4 | 31,46 | 0,203 | 0,97 | 0,0350 | 2,5 | 4316,43 | 4,27 |
6.1. Содержимое ячейки Е3 {=С3/1000*4/3,14/D3^2}; копировать в столбец.
|
|
6.2. Содержимое ячейки F3 (при расчёте чугунных труб) {=ЕСЛИ (Е3>1,2; 0,021/D3^0,3; 0,0179*(1+0,867/Е3)^0,3/D3^0,3).}
6.3. Ячейка F3 при других трубах, (кроме пластмассовых) для которых известны значения А0, С0, m {= А0(1+ С0/Е3)^m/D3^m.}.
6.4. Содержимое ячейки (Н3) {=16/(D3^4*3,14^2*2*9,81)*(F3*B3/D3+G3)}.
