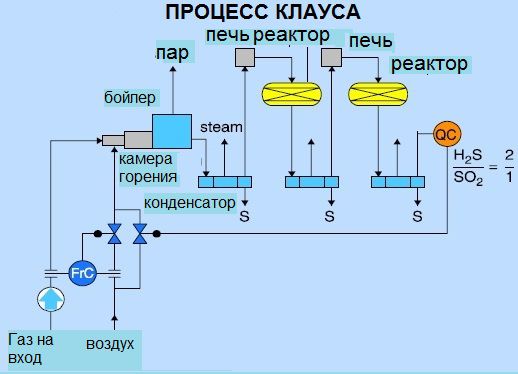

Схема процесса

ОКИСЛИТЕЛЬНЫЕ ПРОЦЕССЫ

Наиболее применяемый хелатный метод относится к окислительным процессам, основанным на необратимом превращении поглощенного сероводорода в серу. Его сущность заключается в использовании раствора, содержащего ион металла переменной валентности, служащий для переноса кислорода в реакции:

Н₂S + 0,5О₂→ S + Н₂О.

Упрощенный химизм процесса следующий:

2Н₂S + 4Fe³⁺→ 2S+4Н⁺ + 4Fe²⁺;

4H⁺ + О₂ + 4Fe²⁺→ 2Н₂О + 4Fe³⁺;

Н₂S + 0,5О₂→ S + Н₂О.

Ионы железа в растворе находятся в виде хелатного комплекса.

Примером успешной реализации хелатного способа может быть представлена технология LO‑CAT фирмы Merichem. По данным фирмы, полученным при регенерации поглотителя продуктом является твёрдая сера («серная лепёшка»), содержащая 60 % основного вещества (в USA может применяться в качестве удобрения). Для получения более чистого продукта – серы технической по ГОСТ 127.1‑93 – технологическая схема должна быть дополнена промывочными аппаратами, фильтрами и плавильниками, что сокращает затраты на химреагенты, но увеличивает капитальные и эксплуатационные затраты.

Другим примером промышленного процесса жидкофазного окисления является SulFerox компании Shell, в целом схематично аналогичный процессу LO‑CAT и отличающийся составом реагента. На рисунке 2 показана принципиальная схема процесса LO‑CAT, на рисунке 3 – процесса SulFerox.

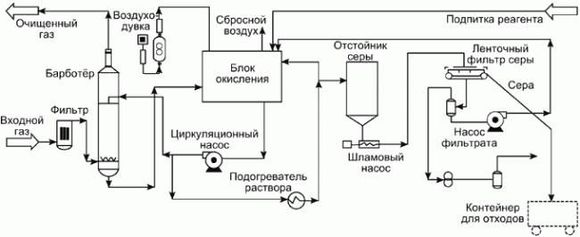

Рисунок – Принципиальная схема процесса LO‑CAT для прямой сероочистки газа компании Merichem.

СРАВНЕНИЕ ПРОЦЕССОВ
