Отмывка криволинейных поверхностей

ПРАКТИЧЕСКАЯ РАБОТА №3.

На формате А-3 выполнить изображения в технике отмывки 3-4 АРХИТЕКТУРНЫХОБЛОМОВ ( декоративных элементов) на 1 листе.

Сочетания архитектурных элементов (обломов) выбирать по желанию.

Название архитектурного облома подписать архитектурным шрифтом 10.

ПРОФИЛЬ – очертание детали, предмета, рассеченных вертикальной плоскостью под прямым углом по одному из основных горизонтальных измерений.

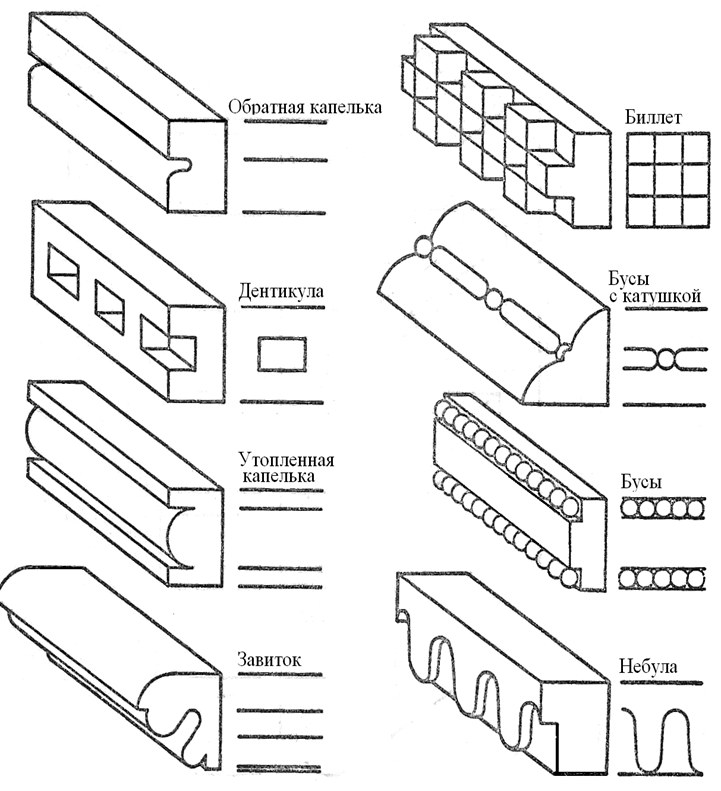

АРХИТЕКТУРНЫЙ ПРОФИЛЬ (ОБЛОМ) - любая длинная узкая плоскость с одинаковым поперечным сечением и формой профиля, создающим игру света и тени. Почти все профили возникли из деревянных прототипов классической архитектуры или каменных готических. Ныне это понятие распространяется на криволинейные очертания карнизов и прочих выступающих архитектурных деталей.

Подготовка к выполнению задания практической работы №4.

Выполнить отмывку АРХИТЕКТУРНОГО ФРАГМЕНТА. Задание выполнять на формате А-3. Надписи выполнять прямым архитектурным шрифтом 5, а названия прямым архитектурным шрифтом 10. Предлагаются варианты.

+ ЛЕКЦИЯ №5.

КОЛОННА - круглая несущая опора в классической архитектуре, состоящая из капители, ствола и, как правило базы, либо монолитная, либо сложенная из барабанов, соответствующих полному диаметру ствола. Рассмотрите элементы колонн и запомните их состав.

КИМАТИЙ – профилированный поясок карниза.

СТВОЛ – центральная часть колонны, пилястра между капителью и базой.

КАПИТЕЛЬ – имеющая особую форму часть колонны, пилона, венчающая ствол и несущая

антаблемент или архитрав.

АРХИТРАВ – самое нижнее членение классического антаблемента, покоящееся на капителях колонн и несущее фриз.

АНТАБЛЕМЕНТ – горизонтальное членение классических ордеров в виде пояса, покоящегося на колоннах и обычно состоящего из карниза, фриза, архитрава.

ФРИЗ – горизонтальная деталь классического антаблемента между карнизом и архитравом.

КАРНИЗ – самая верхняя деталь классического антаблемента, обычно состоящая из киматия, венца и базового профиля.

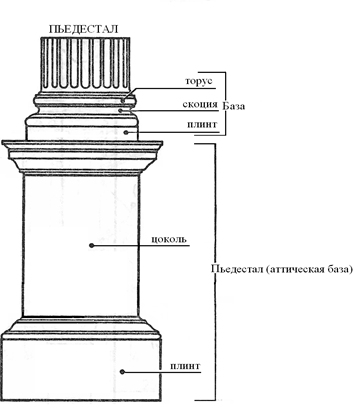

БАЗОВЫЙ ПРОФИЛЬ – расположен непосредственно под венцом карниза. ОРДЕРА – пять стилей классической архитектуры с характерным типом расстановки колонн и антаблемента, представленные дорическим, ионическим, коринфским, тосканским и смешанными ордерами. БАЗА – нижняя часть стены, колонны, пилястра, обычно особо оформленная в виде архитектурного целого. ЦОКОЛЬ – часть пьедестала между базой колонны и пояском капители. ОСНОВАНИЕ(цоколь) Конструкция, на которой покоится колонна, статуя, мемориальный столп и тп Обычно состоящая из карниза, цоколя и базы. ПЛИНФ – обычно прямоугольная плита, на которой стоит колонна или столб, прочно с ней связываясь в отличие от базы. ДОРИЧЕСКИЙ ОРДЕР – древнейший и простейший из пяти классических ордеров. Состоит из колонны без базы с простой капителью в виде подушки, несущей прямоугольный абак. КАННЕЛИРОВАННАЯ КОЛОННА – колонна с декоративным рисунком из рядов длинных параллельных скругленных желобков. БАРАБАН – цилиндрические камни, из которых составлена колонна, опора. ТОСКАНСКИЙ ОРДЕР – классический ордер римского происхождения, в принципе упрощенный дорический, отличающийся колоннами без каннелюр с простой базой и профилированным антаблементом без декора.

КОМПОЗИТНЫЙ ОРДЕР – особенно популярен в эпоху Ранессанса, созданный древними римлянами, которые модифицировали коринфский ордер, увенчав коринфскую лиственную капитель четырьмя диагональными ионическими волютами.

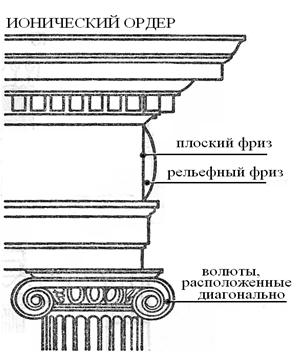

ИОНИЧЕСКИЙ ОРДЕР – каннелированные колонны обычно стоят на профилированных базах, неся антаблемент, который состоит из архитрава с тремя фасциями, богато декорированного фриза с выступающим пояском из остроконечных деталей и зубчиков.

ФАСЦИЯ – одна из трех горизонтальных полос, составляющих архитрав коринфского ордера.

КОРИНФСКИЙ ОРДЕР – самый декоративный из пяти классических ордеров. Во многом подобный ионическому, однако с более стройными пропорциями и характерной капителью в форме колокольчика, украшенной листьями аканта и абаком с вогнутыми сторонами.

АКАНТ – декоративная деталь коринфской капители в виде крупных зубчатых листьев одноименного средиземноморского растения.

МУТУЛА – плоская выступающая плита под венцом дорического карниза, соответствующая в

других ордерах модильону.

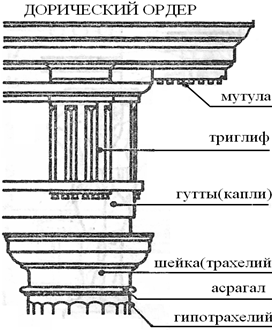

ТРИГЛИФ – разделяющие метопы дорического фриза вертикальные плиты, как правило с двумя вертикальными желобками – глифами – на лицевой стороне и двумя фасками – полуглифами - по бокам. ТРАХЕЛИЙ – часть обвязки между гипотрахелием и капителью классической колонны. ГИПОТРАХЕЛИЙ – любая деталь между капителью и стволом классической колонны. ГУТТА – небольшая декоративная деталь в виде нависшей капли на обращенных книзу поверхностях мутул и регул дорического антаблемента.

ВОЛЮТА – декоративная спираль в виде свитка на капителях ионического, коринфского и композитного ордеров. ФАСЦИЯ – одна из трех горизонтальных полос, составляющих архитрав коринфского ордера. ЗУБЧИКИ (ДЕНТИКУЛЫ) – близко расположенные маленькие прямоугольные плитки, образующие выступающий декоративный пояс под венцом ионического, коринфского, композитного карниза. ВОЛЮТА – декоративная спираль в виде свитка на капителях ионического, коринфского и композитного ордеров. АБАК – плоская плита, образующая верхнюю часть капители, в дорическом стиле простая, в других ордерах фигурная.
	МОДИЛЬОН – Декоративные консоли, обычно в виде свитка с акантом, расположенные в ряд под венцом коринфского, композитного и римского ионического карниза. КОЛОКОЛЬЧИК – часть лиственной капители между абаком и шейкой. ЗАВИТОК – спиральная декоративная деталь вроде валюты в ветвеобразном орнаменте коринфской капители. КАННЕЛЮР – скругленная выемка, желоб. СОФИТ – обращенная книзу поверхность архитектурной детали, арки, балки, карниза, лестницы. ЗООФОРНЫЙ ФРИЗ – фриз с резными, скульптурными изображениями людей и животных.

ОРДЕРА – пять стилей классической архитектуры с характерным типом расстановки колонн и антаблемента, представленные дорическим, ионическим, коринфским, тосканским и смешанными ордерами.

СДВОЕННАЯ КОЛОННА – две колонны или пилястра, поставленные очень близко друг к другу.

РАССТАНОВКА КОЛОНН – расположение колонн в сооружении.

ДИСТИЛЬ – здание с двумя колоннами по обеим сторонам фасада.

ТРИСТИЛЬ – здание с тремя колоннами.

ТЕТРАСТИЛЬ – здание с четырьмя колоннами.

ПЕНТАСТИЛЬ – здание с пятью колоннами.

ГЕКСАСТИЛЬ - здание с шестью колоннами.

ГЕПТАСТИЛЬ - здание с семью колоннами.

ОКТАСТИЛЬ - здание с восемью колоннами.

ЭННЕАСТИЛЬ - здание с девятью колоннами.

ДЕКАСТИЛЬ - здание с десятью колоннами.

ДОДЕКАСТИЛЬ - здание с двенадцатью колоннами.

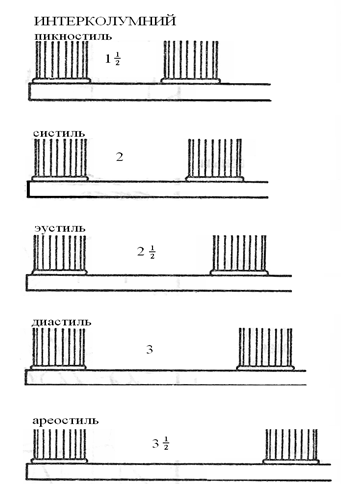

ИНТЕРКОЛУМНИЙ – чистое расстояние между нижними частями стволов соседних колонн, измеряемое и их диаметрах,

а также система расстановки колонн в колоннаде, основанная на таких измерениях.

ПИКНОСТИЛЬ Интерколумний в полтора диаметра. СИСТИЛЬ Интерколумний в два диаметра. ЭУСТИЛЬ Интерколумний от два с четвертью диаметра. ДИАСТИЛЬ Интерколумний в три диаметра. АРЕОСТИЛЬ Интерколумний от трех с половиной до четырех диаметров.
