Расчет передачи от электродвигателя к ротору смесительной камеры

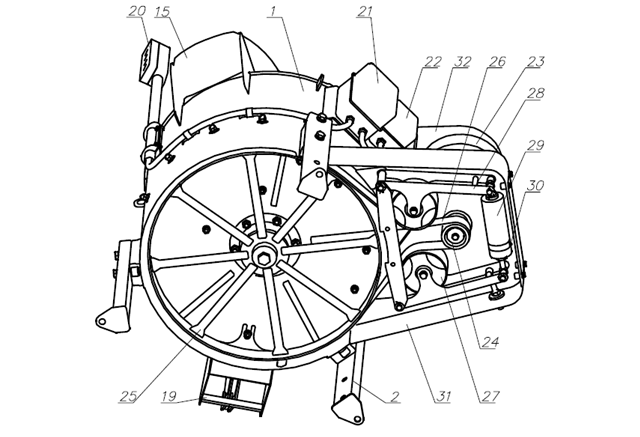

Рис.5.1. Смеситель, вид снизу.

23 – электродвигатель; 24 – ведущий шкив; 25 – ведомый шкив; 26 – поликлиновой ремень; 27 – ролик механизма натяжения; 28 – рычаг; 29 – блок натяжения ремня; 30 – винт фиксатора блока натяжения ремня; 31-защитный кожух ременной передачи; 32 – защитный щиток электродвигателя.

Мощность электродвигателя Рэл = 7.5 кВт. Частота вращения электродвигателя n_эд =1000 мин^-1. Частота вращения ведомого вала

n₂=118 мин^-1

1. Выбор профиля ремня и диаметра малого шкива.

Рассматриваем расчет передачи с поликлиновым ремнем. Номинальный вращающий момент, развиваемый электродвигателем на быстроходном шкиве:

Нм

По табл. 5.1 принимаем профиль SPZ и диаметр малого шкива d₁ = 63 мм.

Таблица 5.1
