Команда коническая ступень

Для вызова команды построения конической ступени необходимо щелкнуть левой кнопкой мыши по кнопке коническая ступень, расположенной в меню простые ступени. На экране появится окно одноимённого диалога (рис. 4.2). В появившемся окне команды необходимо выбрать вариант ввода данных для построения ступени (рис. 4.3).

В зависимости от указанного варианта станут доступными те или иные поля ввода параметров, в которые необходимо ввести их значения.

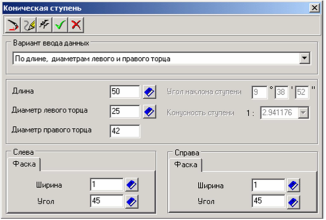

Рис. 4.2. Команда коническая ступень

С помощью групп команд справа и слева можно задать для каждого конца ступени ширину и угол фаски.

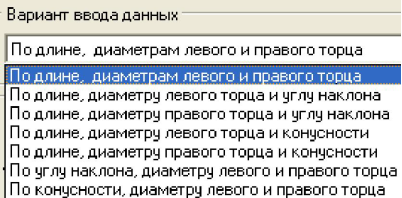

Рис. 4.3. Окно выбора варианта ввода
