Конфигурация накопителя

Конфигурация нового накопителя – залог его правильной работы. Обследуйте накопитель и найдите все перемычки и разъемы (рис. 14.11). Для накопителя с интерфейсом IDE можно установить перемычки в следующие положения:

ü ведущий (Master) накопитель на вторичном разъеме ATA;

ü ведомый (Slave) накопитель по отношению к установленному жесткому диску;

ü

выбор кабеля (Cable Select – CS); автоматическое определение конфигурации накопителя.

Цифровой аудиовыход

Цифровой аудиовыход

Общий Аналоговый аудиовыход

Разъем интерфейса IDE +5 В Общий

Общий

Разъем питания Правый

Общий

Общий

Левый

Выбор кабеля

Перемычки конфигурации IDE

Дополнительный

Основной +12 В

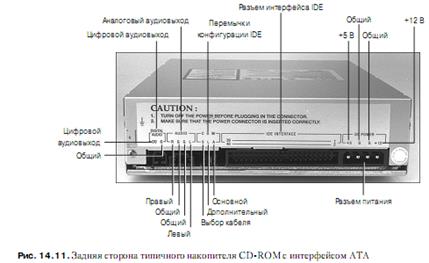

Рис. 14.11. Задняя сторона типичного накопителя CD ROM с интерфейсом ATA

Если вы устанавливаете накопитель на вторичный интерфейс ATA, его перемычки будут установлены верно. Проверьте это по документации, прилагаемой к накопителю.

При использовании накопителя CD- или DVD-ROM в качестве вторичного устройства проверьте, правильно ли установлены перемычки на накопителе и верно ли подключен шлейф кабеля к системной плате (рис. 14.12). В большинстве случаев устанавливаемому накопителю будет присвоена следующая свободная буква устройства.

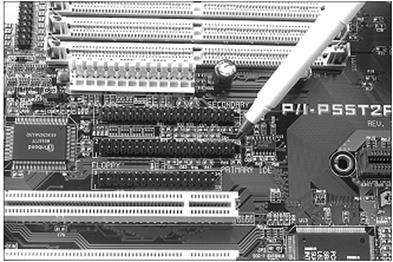

Рис. 14.12. Размещение на системной плате разъемов первичного и вторичного канала IDE

По возможности не подключайте накопитель CD- или DVD-ROM и жесткий диск к одному каналу ATA. Это замедлит работу обоих устройств. Если в вашем компьютере есть свободный вторичный канал ATA, подключите к нему накопитель CD- или DVD-ROM, а жесткий диск оставьте на первичном.

Накопитель SCSI конфигурируется несколько проще, так как для него необходимо установить только идентификационный номер устройства SCSI (SCSI ID). По умолчанию загрузочному диску присваивается идентификационный номер 0, а адаптеру большинства производителей – номер 7. Убедитесь, что для накопителя установлен какой-либо иной номер, который не используется в настоящее время другим периферийным устройством SCSI.
