Подключение внешнего накопителя SCSI

Аккуратно распакуйте устройство. Обычно в комплект входит накопитель CD- или DVD-ROM и кабель для подключения к адаптеру SCSI.

Это тот минимум, который необходим для подключения и работы устройства. Возможно, в наборе вы обнаружите также футляр для компакт-диска, инструкцию по эксплуатации адаптера и пару демонстрационных компакт-дисков. Устройства SCSI практически всегда поставляются без адаптера. Поскольку каждый адаптер SCSI поддерживает до семи устройств (Ultra2 SCSI поддерживает до 15 устройств), вам не придется покупать отдельную плату адаптера для каждого устройства. В некоторых системных платах есть интегрированный адаптер SCSI, но, вероятнее всего, все-таки придется приобрести отдельную плату адаптера SCSI.

Осмотрите свое рабочее место и прикиньте (с учетом длины соединительного кабеля), куда можно пристроить накопитель. Найдя подходящее место, подключите к накопителю кабель питания (обычно разъем для него расположен на задней панели компьютера). Естественно, что поблизости должна найтись свободная сетевая розетка, а лучше – свободное гнездо в фильтре питания (стабилизаторе, блоке бесперебойного питания и т.п.).

Устройства SCSI, как правило, подключаются с помощью кабеля одного из двух типов: старые устройства – с помощью 50 контактных кабелей Centronics, также называемых кабелями типа A, современные же устройства – с помощью 68-контактных кабелей, также называемых кабелями типа B. Подключите один конец соединительного кабеля к разъему накопителя, а второй – к разъему, установленному на плате адаптера. На задних панелях большинства внешних накопителей расположены два разъема, и для подключения к компьютеру можно использовать любой из них (рис. 14.13). Закрепите разъемы кабеля с помощью фиксирующих скоб (петель), если таковые имеются.

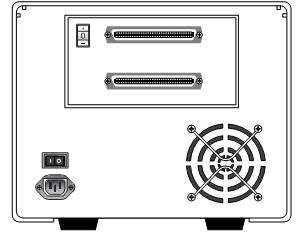

Рис. 14.13. Внешний накопитель с двумя разъемами SCSI

На задней панели переносного накопителя должен быть переключатель идентификационного номера устройства SCSI (SCSI ID). Как правило, адаптерам по умолчанию присваивается идентификационный номер 7. Проверьте, чтобы для накопителя был установлен какой-нибудь другой номер, например 6, 5 или 4. Конечно, нельзя устанавливать значение, которое уже используется для другой платы или какого-либо периферийного устройства SCSI.
