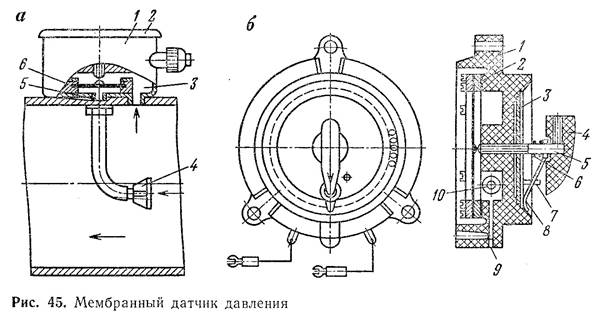

Для контроля давления (количества) воздуха, поступающего в тупиковые выработки при работе вентиляторов местного проветривания (ВМП), на нагнетание с аппаратурой защитного отключения («АЗОТ») используют мембранный датчик (рис. 45, а), выполненный в металлическом сварном корпусе 1 с крышкой 2 и кабельным вводом. В центре нижней части корпуса приварен штуцер 5 с трубкой, на конце которой навинчен раструб 4.
Выемная часть датчика (рис. 45, б) состоит из пластмассового основания 1, на котором установлены: мембрана 2 в сборе: шкала 3; регулировочный винт 5 с ручкой 4, пружиной 6 и упругой стрелкой 8; ограничитель 7 перемещения стрелки; прокладка 9 и диод 10.
Поворотом регулировочного винта изменяют уставку датчика.
По принципу действия датчик является дифференциальным манометром. Воздушным потоком через раструб и трубку под мембраной 6 (см. рис. 45, а) создается полное давление Рп, а так как полость над мембраной сообщается с трубопроводом каналом 3, то над ней создается статическое давление воздушного потока Рс. Поэтому на мембрану датчика действует динамическая составляющая воздушного потока, заставляющая ее прогибаться вверх до замыкания контактов, причем величина прогиба мембраны пропорциональна количеству воздуха, поступающего по трубопроводу в проветриваемый забой.
|
|
|
Датчик монтируют на металлической секции (патрубке), которая устанавливается в конце прорезиненных труб на расстоянии 10—15 м от забоя.
Для контроля давлений воздушных и жидкостных потоков также используют различные электромеханические реле.

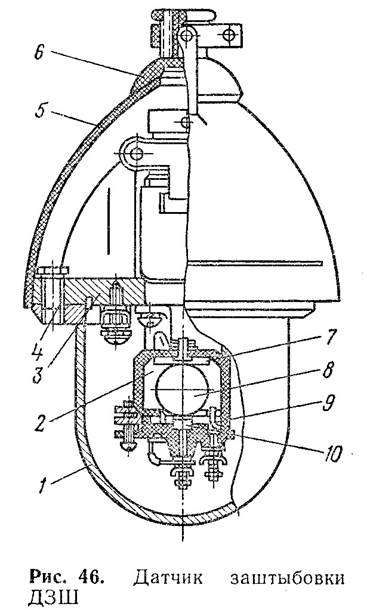

Датчик контроля заштыбовки ДЗШ (рис. 46) предназначен для контроля мест пересыпов горной массы с конвейера на конвейер, а также для фиксации уровней в загрузочных устройствах и бункерах. Он состоит из шарикового контактного элемента 2, помещенного во взрывобезопасный стальной корпус 1.
Рис. 46.
2.7 Датчик заштыбовки дзш.
Контактный стальной посеребренный шарик 8 и концентрически закрепленное относительно него контактное кольцо 9 расположены на опоре 10. Сверху шарика закреплен дополнительный кольцевой контакт 7, электрически соединенный перемычкой с опорой. На крышке 3 имеется штуцер 4 для ввода кабеля. Колпак 5 предохраняет крышку и кабельный ввод от механических повреждений, а резиновое уплотнение 6 — от попадания влаги. При наклоне элемента на 11 —14° шарик перемещается и замыкается с контактным кольцом, а при уменьшении наклона до 2—4° шарик возвращается в исходное положение и размыкает контакт.
Датчик ДЗШ подвешивают на кабеле, укрепленном стальным тросом, а место крепления и высоту подвески выбирают так, чтобы при заданном уровне засыпки датчик был отклонен на угол, достаточный для его действия (срабатывания).
|
|
|
