Датчики уровней

Для контроля уровней воды в водосборниках при автоматизации управления насосами водоотливных установок используют элек­тродные датчики.

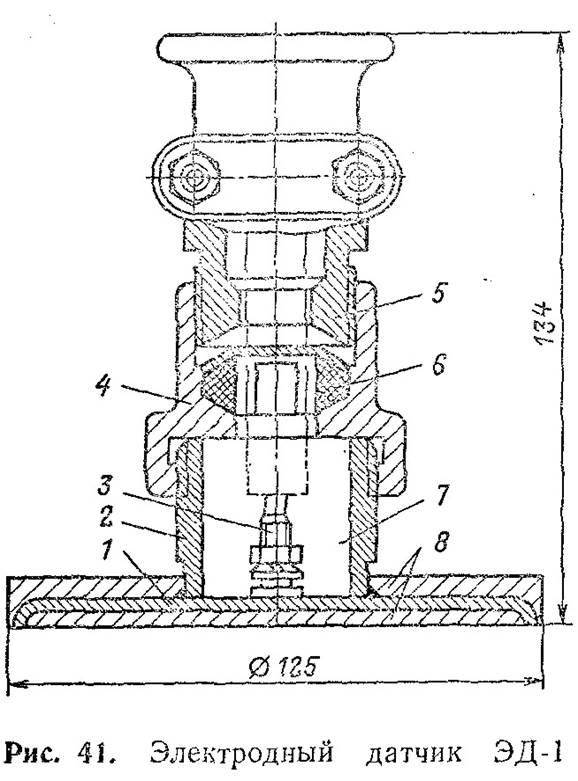

Электродный датчик ЭД-1 (рис. 41) состоит из стального или латунного диска 1, к которому приварен стальной стакан 2. Внут­ри стакана размещена, приваренная к диску, контактная шпилька 3. На стакан навернут кабельный штуцер 4, внутрь которого ввин­чена нажимная гайка 5 кабельного ввода, прижимающая уплотни-тсльную резиновую втулку 6. Полость 7 стакана после присоединения жилы кабеля к шпильке заливают компаундом.

Рис. 42. Датчик уровня ДУ-1

Для защиты от коррозии диск футеруется слоями свинца 8. Датчик с помощью кабеля подвешивают на требуемой высоте, при достижении кото­рой уровнем воды замыкаются цепи управления и сигнализации.

Для контроля уровней сыпучих материалов в бункерах на пере­сыпах и жидкостей в водосборниках, обладающих электропровод­ностью, наибольшее распространение получил электродный дат­чик ДУ-1, используемый в комплекте со специальными реле.

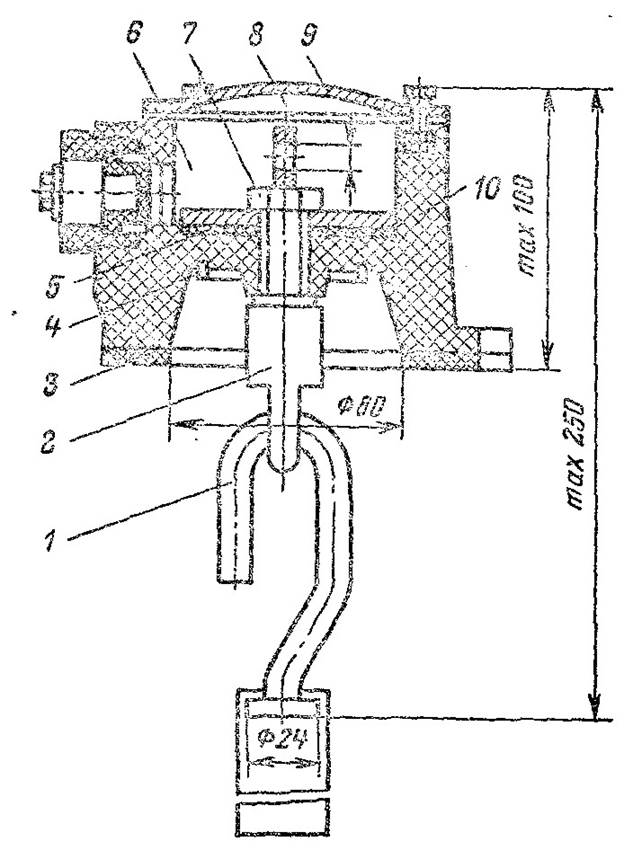

Датчик уровня ДУ-1 (рис. 42) имеет пластмассовый корпус 10 с кабельным вводом. В корпусе, закрытом сверху металлической крышкой 9, жестко с помощью гайки 7 закреплен рым-болт 2, к которому подвешен крюк 1. Гайка опирается на стальное основа­ние 6. В нижней части корпуса запрессовано металлическое охран­ное кольцо 4. Для уплотнений имеются резиновые прокладки 3, 5, 8.

Датчик ДУ-1 устанавливают над бункером или водосборни­ком и крепят тремя болтами. В качестве электрода используют трубу, стальной трос или цепь. Трубу с крюком соединяют электро­сваркой, а трос (цепь) крепят болтом или жимком. Длину трубы (троса, цепи) выбирают в зависимости от контролируемого уровня.
