В тестируемом абонентском комплекте затухания в пределах нормы

д) TESTSEGMENT №6 – измерение параметров импульсов, посылаемых в счётчик тарифных импульсов телефонного аппарата.

TEX MAIN CODE=SUCCESSFU, значит тест прошел успешно.

В пояснении к тесту сказано: NO REMOTE METERING.

Это означает, что данная услуга для этого абонента не включена.

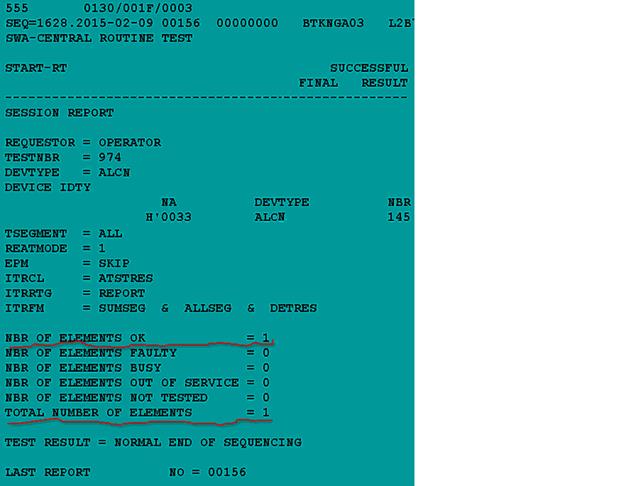

Тестирование завершается выдачей обобщенного сообщения о результатах.

Вид этого сообщения представлен ниже.

Мы в команде START-RT указали только один абонентский комплект.

Поэтому у нас TOTAL NUMBER OF ELEMENTS=1

И успешно прошел тест то же только 1 NBR OFF ELEMENTS OK=1.

Как примечание можно отметить, что в команду START-RT можно одновременно вводить до 8 абонентских комплектов и в этом случае вышеуказанное сообщение важно.

6.3. Выполнение задания 3.

Протестировать цифровую абонентскую линию 2994106.

6.3.1. Сначала протестируем физические свойства абонентской линии точно так же, как мы тестировали аналоговую линию. Для тестирования будем использовать команду

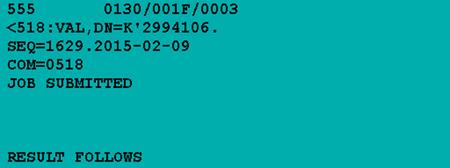

EXE-REQ-MT(или 518):VAL,DN=K’2994601;

Результата ждём от 20 до 30 секунд.

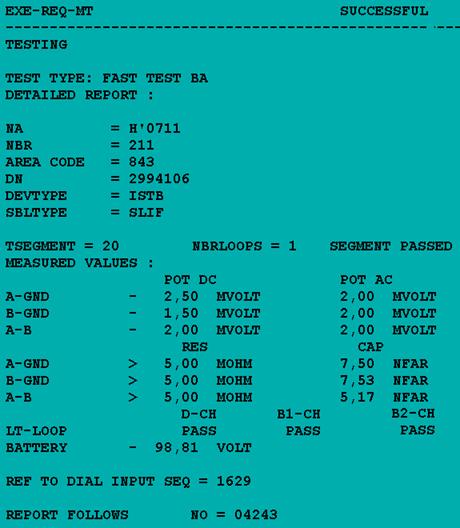

В полученном результате обращаем внимание на очень маленькие величины

POT DC POT AC и CAP. Уж слишком они идеальны.

Это может говорить только о том, что к цифровому абонентскому комплекту вообще не подключена ни какая линия. Это заключение подтверждается ещё и тем, что полностью отсутствует ёмкость телефонного аппарата.

Это параметр CAP между проводами A и B. У реального цифрового телефона

эта ёмкость должна быть в пределах 1 -2,3 микрофарады (MFAR).

Напряжение питания линии то же в пределах нормы и составляет около 99Вольт.

Примечание. Особенность цифровой линии заключается в том, что линия

питается повышенным напряжением до 100 Вольт. В то время, как питание обычной аналоговой линии колеблется от 44Вольт до 72 Вольт.

Линейный адаптер цифровой линии LT, устанавливаемый в цифровом абонентском комплекте исправен.

Об этом говорит тест по внутренней петле LT-LOOP.

И для каналов D, B1, B2 он прошел успешно.

6.3.2. Теперь протестируем абонентскую линию цифровым тестом.

Для тестирования будем использовать ту же команду, но добавим

требование цифрового теста – тест базового доступа.

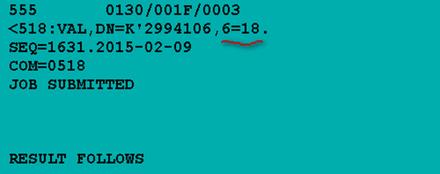

EXE-REQ-MT(или 518):VAL,DN=K’2994601, 6=18;

Тест длиться 20-30 секунд

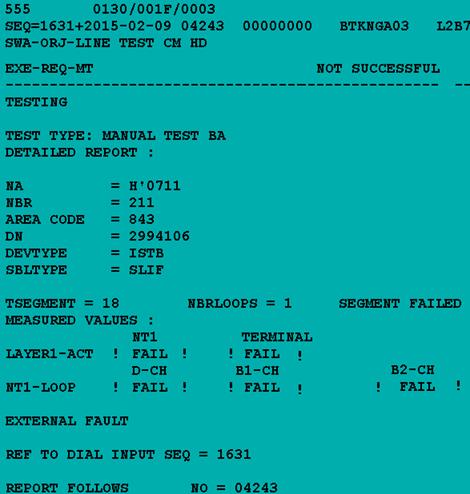

Станция попробовала послать в линию цифровой тест приставки NT, устанавливаемой у абонента и цифровой тест терминала абонента.

NT1 =FAIL TERMINAL=FAIL означает, что ни NT1 ни терминал абонента

не отвечают на тест. Отсюда делаем заключение, что линия реально никуда

не подключена.

Поэтому цифровой тест прошел НЕ УСПЕШНО =SEGMENT FAILED

6.4. Выполнение задания 4.

Протестировать цифровой абонентский комплект EN =H’711&211.

EN означает E quipment N umber – номер оборудования. Параметр EN однозначно определяет расположение устройства в станции.

Он состоит из двух частей EN=NA&TN, где NA –это сетевой адрес модуля,

а TN – номер устройства в составе этого модуля. Иногда этот параметр называют ещё портом.

Итак, наш абонентский комплект расположен в сетевом адресе NA=H’711

и имеет номер в пределах этого сетевого адреса =211.

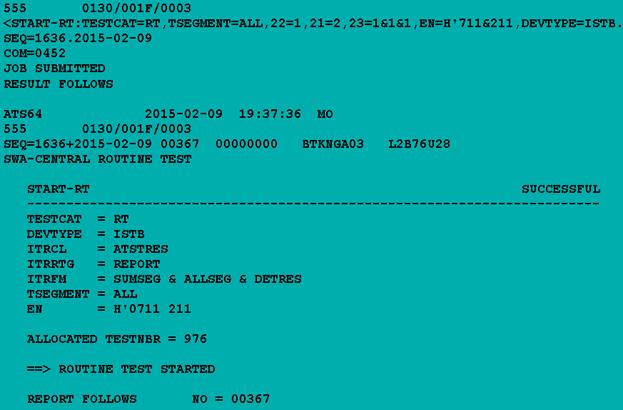

6.4.1. Для тестирования абонентского комплекта будем использовать команду:

START-RT:TESTCAT=RT,DEVTYPE=ISTB,TSEGMENT=ALL,

21=2,22=1,23=1&1&1,EN=H’711&211;
