Порядок выполнения работы. 1 На рисунке 1 приведена схема сети

1 На рисунке 1 приведена схема сети. Откройте файл к лабораторной работе или соберите данную схему сети самостоятельно в Cisco packet tracer. Задайте всем устройствам параметры IP. Затем настройте маршрутизацию OSPF. IP-адреса использовать по вариантам, сморите в таблицах 1 и 2, другие оставьте другие без изменения (201.100.1.0, 160.30.2.0, 112.10.10.0, 10.10.10.0).

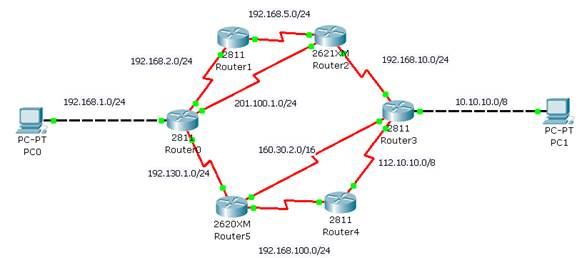

Рисунок 1 Схема сети.

Таблица 1.

№ по списку

Первые два октета IP- адреса при конфигурации устройств

193.168.х.х

194.168.х.х

195.168.х.х

196.168.х.х

197.168.х.х

198.168.х.х

199.168.х.х

200.168.х.х

201.168.х.х

202.168.х.х

203.168.х.х

204.168.х.х

205.168.х.х

206.168.х.х

207.168.х.х

Таблица 2.

№ по списку

Первые два октета IP- адреса при конфигурации устройств

192.169.х.х

192.170.х.х

192.171.х.х

192.172.х.х

192.173.х.х

192.174.х.х

192.175.х.х

192.176.х.х

192.177.х.х

192.178.х.х

192.179.х.х

192.180.х.х

192.181.х.х

192.182.х.х

192.183.х.х

Примечание 192.168.х.х, последние два октета (х.х).- использовать как в примере.

2 Зайдите в настройки маршутизатора выберите CLI, и введите следующие команды.

Router0

Router>enable

Router#configure terminal

Router(config)#router ospf 1

Router(config-router)#network 192.168.1.0 0.255.255.255 area 0

Router(config-router)#network 192.168.2.0 0.255.255.255 area 0

Router(config-router)#network 192.130.1.0 0.255.255.255 area 0

Router(config-router)#network 201.100.1.0 0.255.255.255 area 0

Router(config-router)# нажмите ctrl+z для выхода

Router#write для сохранения настроек

Router1

Router>enable

Router#configure terminal

Router(config)#router ospf 1

Router(config-router)#network 192.168.2.0 0.255.255.255 area 0

Router(config-router)#network 192.168.5.0 0.255.255.255 area 0

Router(config-router)# нажмите ctrl+z для выхода

Router#write для сохранения настроек

Таким же образом и для роутеров: Router2, Router3, Router4, Router5.

3 Проверти результаты выполненной работы командой Ping. Для наблюдения изменения маршрута пакета проэмулировать разрывы линий, выключение интерфейсов, выключение маршрутизаторов. Воспользуйтесь режимом симуляции.

Просмотр текущей информации об OSPF-процессе в контексте администратора:
