Лабораторная работа № 3. Тема: Изучение и анализ конструкций систем охлаждения транспортных двигателей

Тема: Изучение и анализ конструкций систем охлаждения транспортных двигателей

Цель: Ознакомиться с устройством систем охлаждения различных двигателей, уметь анализировать их конструктивные особенности.

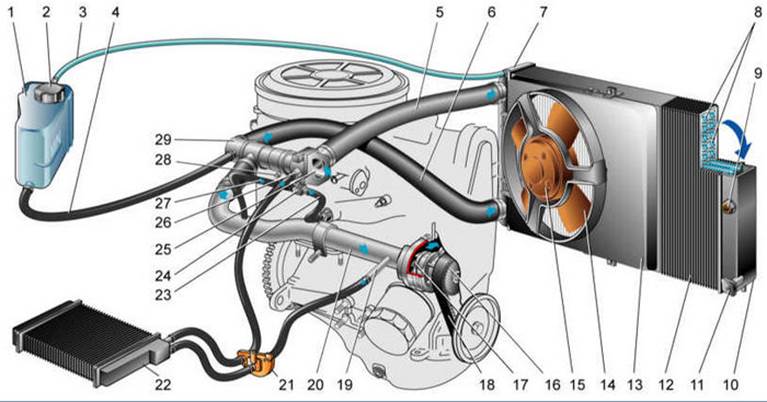

1 – расширительный бачок;

2 – пробка расширительного бачка;

3 – пароотводящий шланг;

4 – шланг от расширительного бачка к термостату;

5 – подводящий шланг радиатора;

6 – отводящий шланг радиатора;

7 – левый бачок радиатора;

8 – алюминиевые трубки радиатора;

9 – датчик включения электровентилятора;

10 – правый бачок радиатора;

11 – сливная пробка;

12 – сердцевина радиатора;

13 – кожух электровентилятора;

14 – крыльчатка электровентилятора;

15 – электродвигатель;

16 – зубчатый шкив насоса;

17 – крыльчатка насоса;

18 – зубчатый ремень привода ГРМ;

19 – отводящий патрубок радиатора отопителя;

20 – подводящая труба насоса;

21 – кран отопителя;

22 – радиатор отопителя;

23 – шланг отвода жидкости от рубашки подогрева впускной трубы к жидкостной камере карбюратора;

24 – блок подогрева карбюратора;

25 – выпускной патрубок;

26 – подводящий патрубок отопителя;

27 – шланг отвода жидкости от блока подогрева карбюратора;

28 – датчик указателя температуры охлаждающей жидкости;

29 – термостат.

Вывод: Ознакомились с устройством систем охлаждения различных двигателей, научились анализировать их конструктивные особенности.
