Создание новой диаграммы состояний

Для того чтобы создать новую диаграмму состояний в ArgoUML, необходимо кликнуть по кнопке панели инструментов, либо в окне браузера проекта кликнуть правой кнопкой по необходимой модели, раскрыть меню CreateDiagram и выбрать пункт Диаграмма состояний.

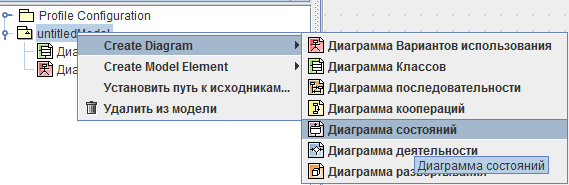

Рис.1. Создание диаграммы состояний.

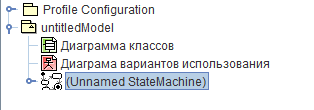

Далее следует выделить только что созданную диаграмму и задать ей имя в окне свойств, которое расположено под окном диаграммы.

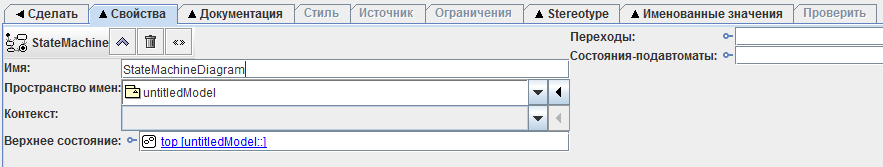

Рис.2. Свойства диаграммы состояний.
