Техническая характеристика. Максимальная грузоподъёмность, т 50

КМУ-50

Максимальная грузоподъёмность, т 50

Частота вращения водила, мин 60

Диаметр захватываемых труб, мм 48, 60, 73, 89

Масса, кг:

ключа в сборе 360

полного комплекта 410

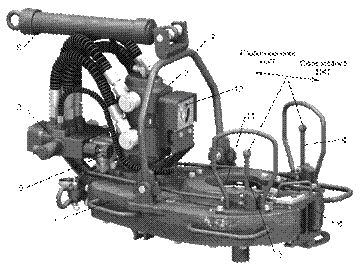

КПГ – ключ подвесной гидравлический, предназначен для быстрого, безопасного, точного свинчивания и развинчивания бурильных и насосно-компрессорных труб (далее НКТ).

В состав ключа входят следующие основные узлы:

- редуктор зубчатый (поз. 1);

- двухсекционный гидромотор (поз.2);
- гидрораспределитель (поз.3) с клапаном давления (поз. 9);
- рычаг управления меньшей секцией гидромотора (поз.4);
- рычаг управления большей секцией гидромотора (поз.5);
- рычаг управления гидрораспределителя (поз. 6);
- цилиндр подвески (поз.6);
- подвеска (поз. 7);
- заслонка (поз. 8);
- манометр (поз. 10);
- ротор в сборе с челюстями (поз. 11).
