Лазерный прибор разведки ЛПР-1 (ЛПР-2)

- определять прямоугольные координаты цели по известным координатам ориентира без знания координат точки стояния прибора;

В комплект прибора входят:

- дальномер;

- углоизмерительное устройство;

- тренога;

- комплект ЗИП;

- упаковка.

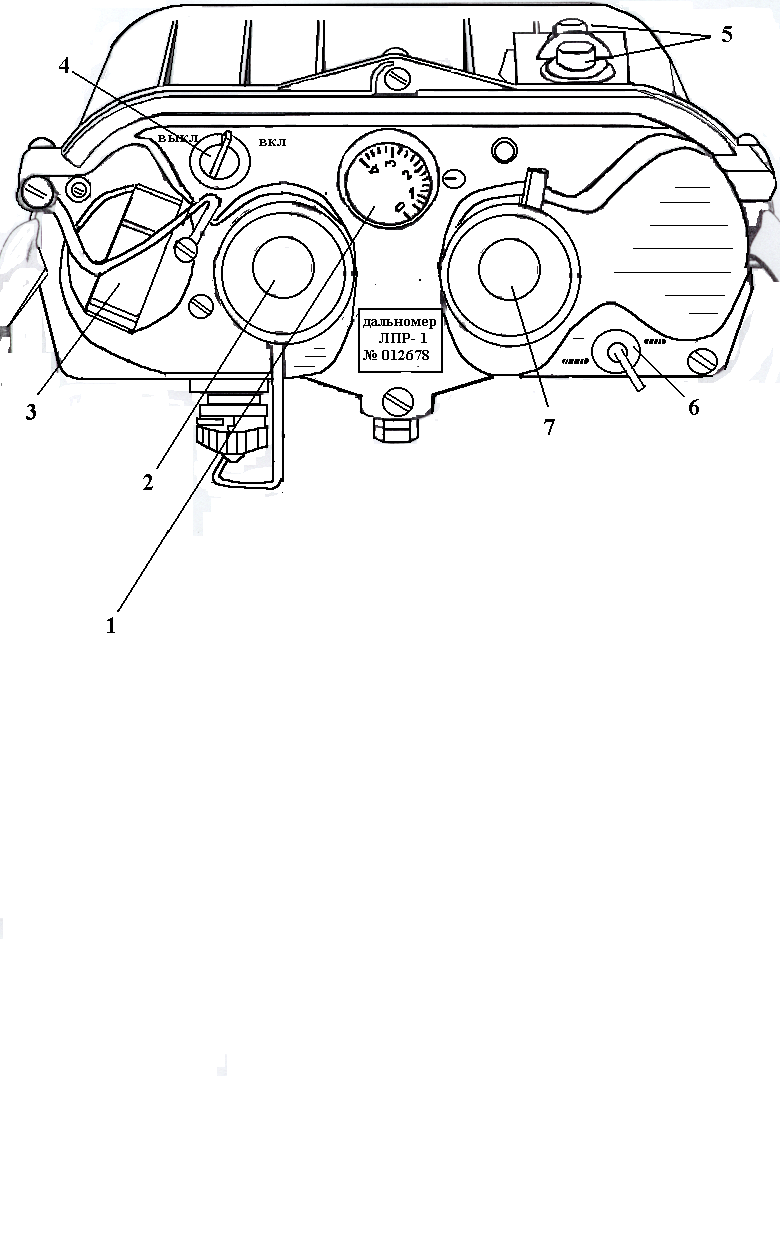

Устройство ЛПР-1:

1-рукоятка стробирования;

2-окуляр индикатора;

3-крышка аккумуляторного отсека;

4- ручка включения прибора; 5-кнопки ИЗМЕР.1,ИЗМЕР.2;

6-тумблер включения подсветки;

7-окуляр визира;

8- разъем подключения

Рис.20. ЛПР-1 (со стороны окуляров).

блока выносных кнопок измерения.

Устройство ЛПР-1:

1-патрон осушки;

2-кронштейн;

3-крышка;

4-телескоп;

5-объектив.

Рис.21. ЛПР-1 (со стороны объектива).

III

II

I

лпр-2 (рис.22):

5-рукоятка стробирования; 6-окуляр индикатора;

7-вилка ОНЦ-БМ (Быстрорасчленяемые герметичные соединители субминиатюрные типа ОНЦ-БС-1 и микроминиатюрные типа ОНЦ-БМ предназначены для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.); 8-крышка отсека АКБ; 9-ручка переключения режима работы; 10-кнопка ПАМЯТЬ;

11-кнопка ИЗМЕР;

12-окуляр визира;

13-вилка ОНЦ-БС.
