Назначение: для обеспечения связи в звене взвод-отделение

Многоканальная телефонная радиостанция Р-163-0,5Р с тональным вызовом предназначена для организации симплексной радиосвязи в режиме ТЛФ ЧМ и технического маскирования с гарнитурой Р-168МЦ без поиска и подстройки на месте и в движении, в радиосетях тактического звена управления.

ОСНОВНЫЕ XАРАКТЕРИСТИКИ

Диапазон частот: 44…54 МГц

Шаг сетки 25 кГц

Количество рабочиx частот 400

Мощность передатчика 0,25 Вт

Дальность связи 2 км

Режим работы симплекс

Вид работы ТФ ЧМ

Электропитание аккумуляторная батарея напряжением 12 В

Масса 2,2 кг

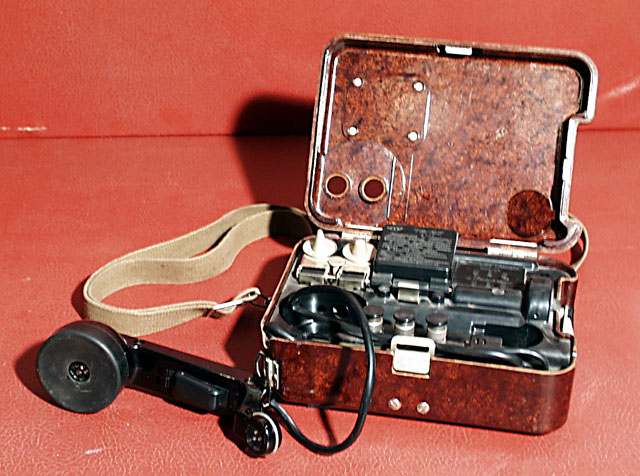

Средства проводной связи. Назначение и технические характеристики. (П-193, П-193М, П-274М, ТА-57)

Проводная связь в МСБ организуется при расположении его на месте в исходных районах и в обороне. Наиболее широкое применение проводные средства связи находят в оборонительном бою. Для организации проводной связи в МСБ имеются:

· во взводе связи - 12 км кабеля П-274М и два коммутатора П-193М

· во взводе управления самоходной артиллерийской батареи - кабеля П-274М – 4 км.

Проводная, связь организуется от узла связи КНП батальона. Основным способом организации связи является направление проводной связи. При недостатке проводных средств связь с несколькими подразделениями может обеспечиваться по одной линии.

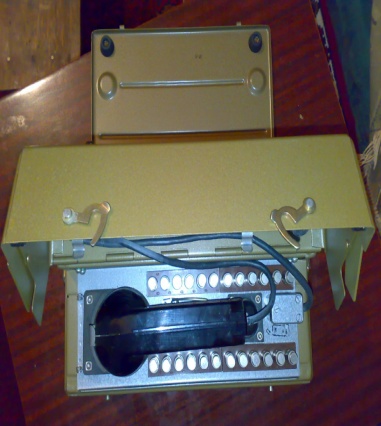

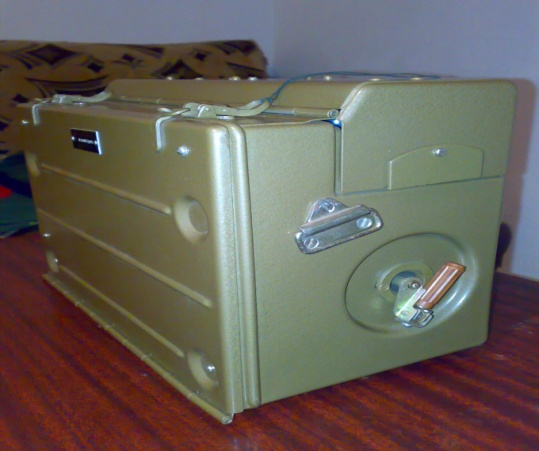

П-193М

Полевой телефонный коммутатор на 10 номеров

НАЗНАЧЕНИЕ
Полевой телефонный коммутатор П-193М с индукторным вызовом системы МБ (местной батареи) емкостью на 10 номеров предназначается для обеспечения телефонной связи с удаленными и местными абонентами.
В коммутатор могут быть включены двухпроводные линии с аппаратами системы МБ или полудуплексными радиостанциями, схема которых приспособлена для дистанционного управления.
Коммутатор предназначен для работы в полевых условиях в диапазоне температур от -40 до +50° С при относительной влажности окружающей среды до 80%, а также до 98% и температуре до +30° С.
Эксплуатационное хранение и транспортировка в свернутом виде комплекта коммутатора допускаются при температурах от -50 до +50 С.

СОСТАВ КОМПЛЕКТА:

• Коммутатор П-193М - 1 шт.

• Микротелефонная трубка - 1 шт.

• Ручка индуктора - 1 шт.

• Соединительный шнур для подключения второго коммутатора - 1 шт.

• Комплект ЗИП - 1 шт.

• Комплект технической документации - 1 шт.

• Линейный щиток - 1 шт.

• Соединительный кабель ТСКВ 10x2 длиной 25 м. - 1 шт.

• Сумка для переноски коммутатора - 2 шт.

• Чехол для укладки соединительного шнура, кабелей, абонентских шнуров, ЗИП - 1 шт.

• Сумка для укладки и переноски соединительного оборудования - 1 шт.

Режимы работы, емкость станции:

- коммутатор рассчитан на включение десяти 2-х проводных кабельных и воздушных абонентских линий с телефонными аппаратами системы МБ или радиостанциями, схема которых допускает дистанционное управление;

- емкость телефонной станции можно увеличить до 20 абонентов, установив два коммутатора П-193М. Оба коммутатора обслуживаются одним телефонистом;

- абоненты соединяются при помощи шнуров абонентских комплектов;

- схема коммутатора позволяет осуществить циркулярное соединение абонентов;

- дистанционное управление радиостанциями.

Дальность связи:

Дальность приема сигналов вызова по абонентским линиям составляет:

• для кабеля П-275 10-12 км,

• для кабеля П-274 20-25 км,

Электропитание:

- усилитель коммутатора питается от батареи напряжением 9В типа ГБ-10-У-1,3

Масса:

Вес коммутатора без линейного щитка и вводного кабеля - 13 кг.
Вес линейного щитка с вводным кабелем - 9 кг.
Общий вес комплекта 22 кг.
