Вибір штуцерів

Приєднання трубної арматури до апарата, а також технологічних трубопроводів для підводу та відводу різних рідинних або газоподібних продуктів виконується за допомогою штуцерів.

Таблиця 5.1. Штуцери реакторів

Позначка Призначення Ємність реактора, л
                    >10000
Умовні діаметри, мм
А Технологічний
Б Для труби передавлювання
В Для колонки
Г Для входу пари
Д Оглядове вікно
Е Люк
Ж Для гільзи термометра
З Для наповнення
И Випуск конденсату
К Випуск продукту

Примітка: Штуцер Б використовується як технологічний на розсуд замовника.

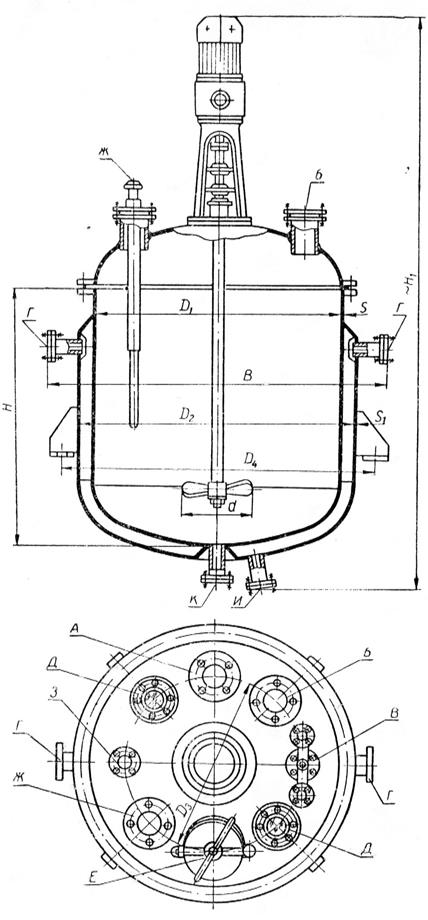

Рис. 5.3. Апарат з перемішуючим пристроєм

Стальні фланцеві штуцери стандартизовані. Вони складаються з патрубків (коротких відрізків труб відповідних діаметрів), до яких приварені фланці. В залежності від товщини стінки патрубка, штуцери розподіляють на тонкостінні та товстостінні. Тонкостінні штуцери використовують в апаратах, які працюють під тиском до 4 МПа (табл.10.1) .

Більшість штуцерів (5-7) встановлюють на кришці апарата це: технологічні (1-3), оглядові вікна (2), для гільзи термометра (1), при необхідності встановлюють люк для завантаження або люк-лаз.

На сорочці апарата, у верхній її частині, встановлюють штуцери для підводу теплоносія (пари), а у найнижчій її точці – штуцер для відводу конденсату. При нижньому розвантаженні апарата в днище апарата вварюють штуцер для зливу продукту.

Умовний діаметр штуцера залежить від об’єму апарата (див. рис. 5.3 і таблицю 5.1.)
