Рельсовый путь состоит из основания – почва выработки и верхнего строения – балластный слой, шпалы, рельсы и скрепления.
1-рельс; 2-костыль; 3-подкладка; 4-шпала; 5-балласт; 6-водосточная канава; 7-трап |
Порядок настилки:
- - рассыпают и выравнивают балласт;
- - в балласте делают канавки, в которые укладывают шпалы (толщина балласта под шпалой 100-150мм);
- - расстояние между осями шпал не более 700мм;
- - укладывают подкладки, рельсы, скрепляют планками с болтами);
- - проверяют шаблоном, пришивают костылями;
- - подсыпают балласт на 2/3 высота шпал;
- - дополнительно рихтуют и подбивают балластом;
- - наклон рельсовых путей не более 0,005 в сторону околоствольного двора (ватерпасом).
Рельсы стальные стандартного профиля на магистральных выработках в зависимости от грузопотока Р33, Р38, Р43 (масса 33,38,43кг). Шпалы деревянные, бетонные или реже металлические. Длина шпал для колеи 900мм – 1700мм. Деревянные шпалы для увеличения их срока службы пропитывают антисептиком. Радиусы закруглений и переводных кривых устанавливаются правилами безопасности и для колеи 900мм составляют не менее 20м. Стрелочные переводы подразделяются на переводы односторонние (ПО), симметричные (ПС), и съезды (С).
В наклонных выработках до 100 на длине одного рельса концы двух длинных шпал заводят за стойки крепи или укрепляют анкерами длинной 0,5 – 0,7м в почву выработки.
В наклонных выработках 100 – 300 шпалы укладывают на 2/3 высоты в поперечные канавки в почве выработки на балласт толщиной не менее 50мм.
В наклонных выработках более 300 шпалы присоединяют к элементам крепи или заводят в лунки в боках выработки
Оборудование водоотливных канав, трапов. |
Сток воды осуществляется по водоотводным канавкам, обычно оборудуемым у одного из бортов выработки.

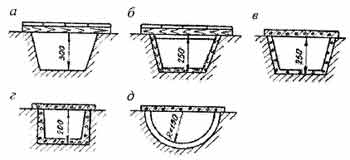

Конструкции водоотливных канавок. |
а) без крепи; б) с деревянной крепью; в) с бетонной крепью; г) со сборными железобетонными лотками; д) со сборными лотками из асбестоцемента. |
Форму и размеры поперечного сечения канавок выбирают в зависимости от величины притока воды, свойств пород, типа крепи, её размеров и сроков службы. В крепких породах в месте расположения канавки бурят один – два шпура. Взрывают. После уборки породы канавку оформляют до проектного сечения вручную. В породах крепостью f > 10 канавки не крепят, а при меньшей крепости пород канавки закрепляют деревянной или бетонной крепью. Сверху канавку перекрывают деревянными трапами или железобетонными плитами.
