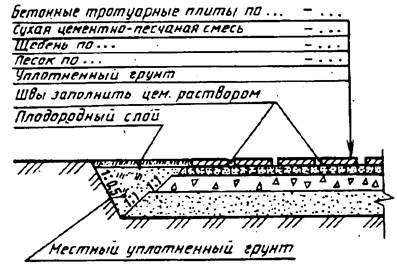

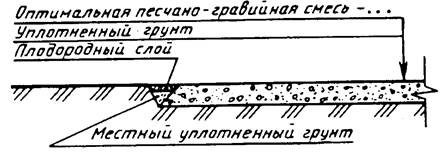

Эскизные чертежи общих видов нетиповых изделий

10.1 Эскизный чертеж определяет конструкцию нетипового изделия, содержит упрощенное изображение, основные параметры и технические требования к изделию в объеме исходных данных (здания), необходимых для разработки конструкторской документации.

10.2 Эскизные чертежи разрабатывают на изделия (конструкции, устройства) при отсутствии их серийного производства, типовых чертежей (документации массового применения), стандартов или других документов на эти изделия.

10.3 На каждое нетиповое изделие выполняют отдельный эскизный чертеж. Исключение составляет группа изделий, обладающих общими конструктивными признаками, на которые допускается выполнять групповой эскизный чертеж.

10.4 Эскизному чертежу присваивают самостоятельное обозначение, состоящее из обозначения основного комплекта рабочих чертежей по ГОСТ 21.101, через точку шифра Н и порядкового номера эскизного чертежа.

Пример - 2345-11-ГП.Н1; 2345-11-ГП.Н2.

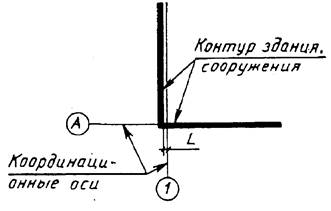

Примечание - L - расстояние от внутренней

грани контура здания, сооружения до координационной оси.

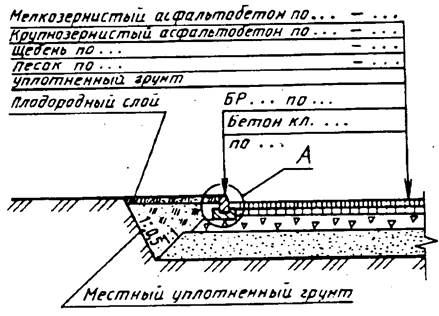

Рисунок 1

Рисунок 2

Форма 1

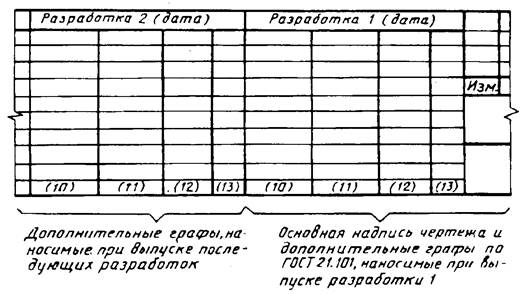

Ведомость разработок чертежа

Форма 2

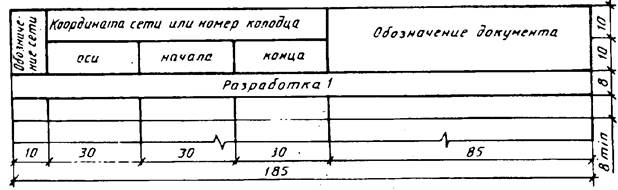

Ведомость разработок сводного плана инженерных сетей

Форма 3

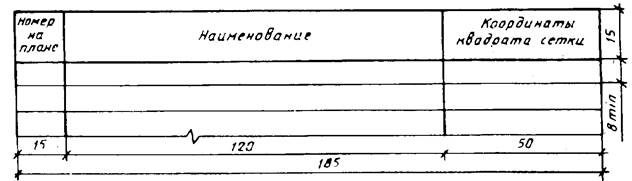

Экспликация зданий и сооружений

Форма 4

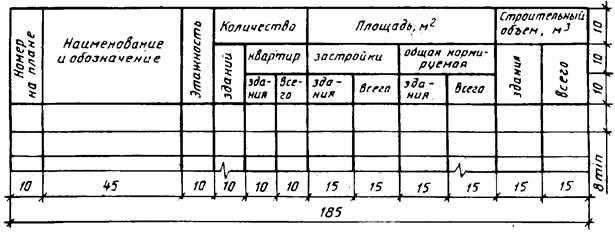

Ведомость жилых и общественных зданий и сооружений

Форма 5

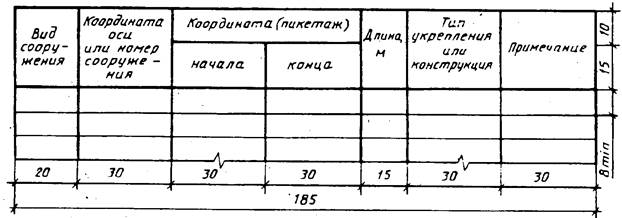

Ведомость водоотводных сооружений

Форма 6

К плану земляных масс

t - ширина граф; n - их количество

Примечание - Ширина граф и их количество должны соответствовать сетке квадратов плана земляных масс.

Форма 7

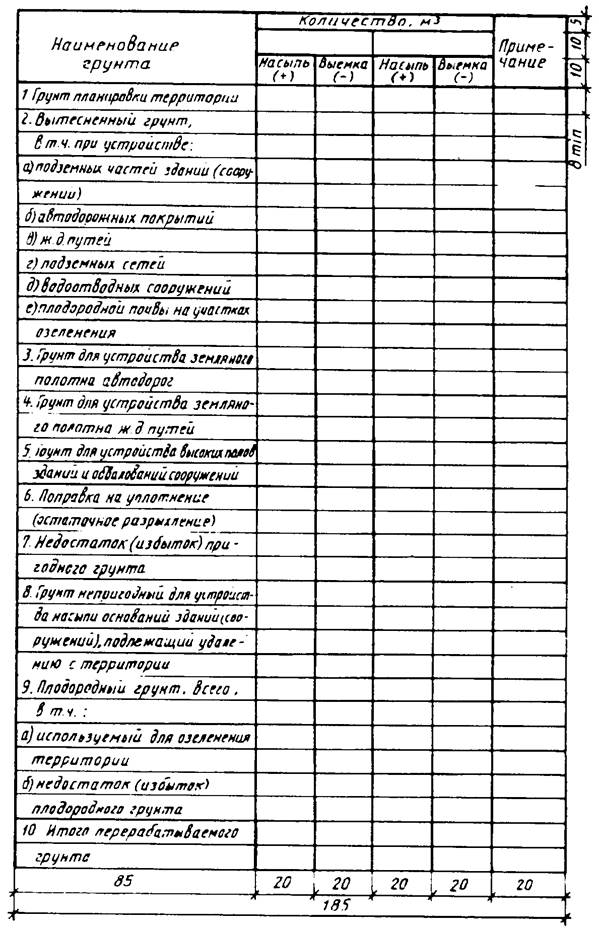

Ведомость объемов земляных масс

Примечания

1 Содержание боковика и число строк уточняют по проектным данным.

2 Вторая строка головки таблицы предусмотрена для наименования территории, по которой приводят данные.

Пример - "Предзаводская территория", "Жилая застройка". Число выделяемых частей территории уточняют по проектным данным.

Форма 8

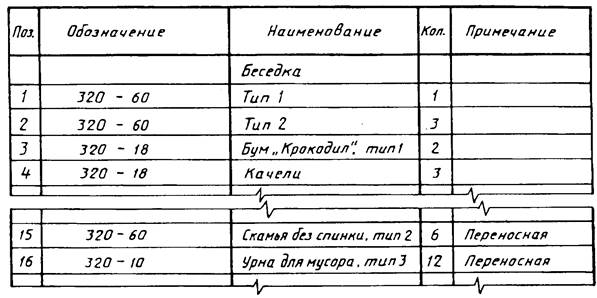

Ведомость малых архитектурных форм и переносных изделий

Форма 9

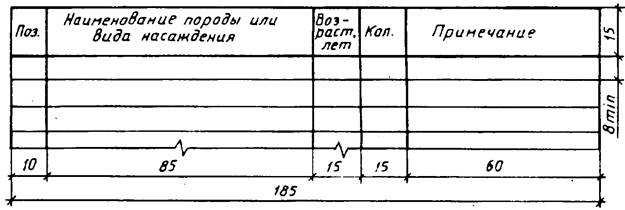

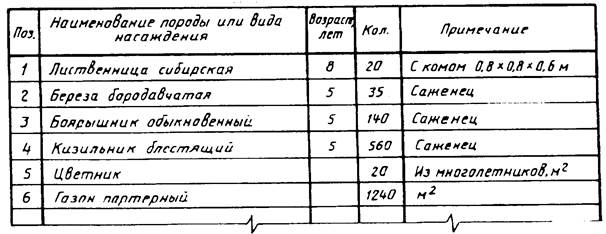

Ведомость элементов озеленения

Форма 10

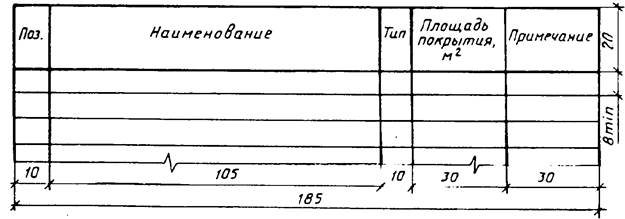

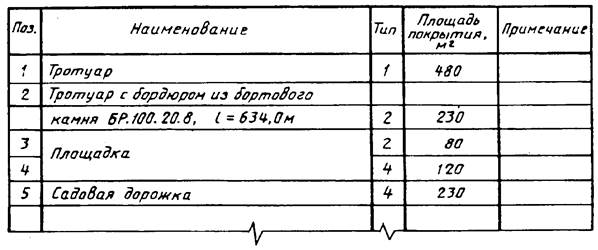

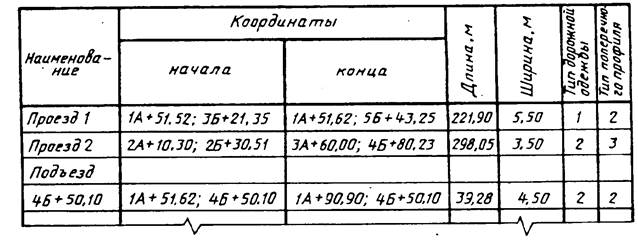

Ведомость тротуаров, дорожек и площадок

Приложение А

(справочное)

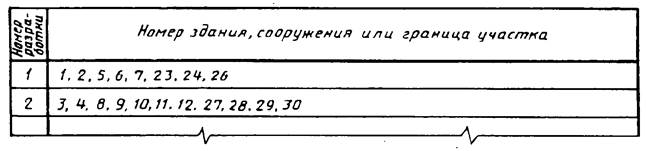

Пример оформления ведомости разработок чертежа

Приложение Б

(справочное)

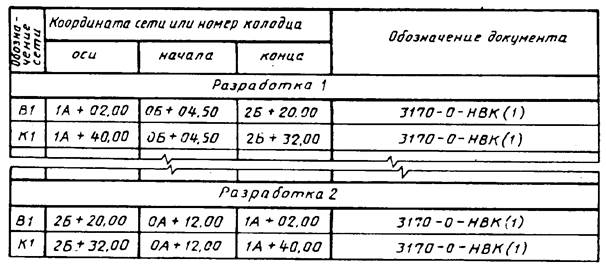

Пример оформления ведомости разработок сводного плана инженерных сетей

Примечание - Пример оформления ведомости приведен для координатной привязки сетей.

Приложение В

(справочное)

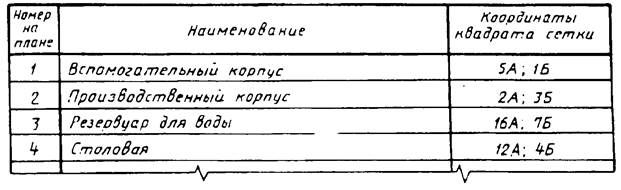

Пример оформления экспликации зданий и сооружений

Приложение Г

(справочное)

Пример оформления ведомости жилых и общественных зданий и сооружений

Приложение Д

(справочное)

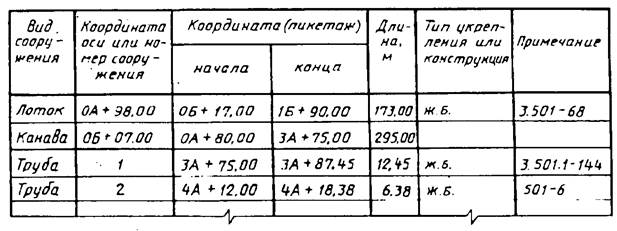

Пример оформления ведомости водоотводных сооружений

Приложение Е

(справочное)

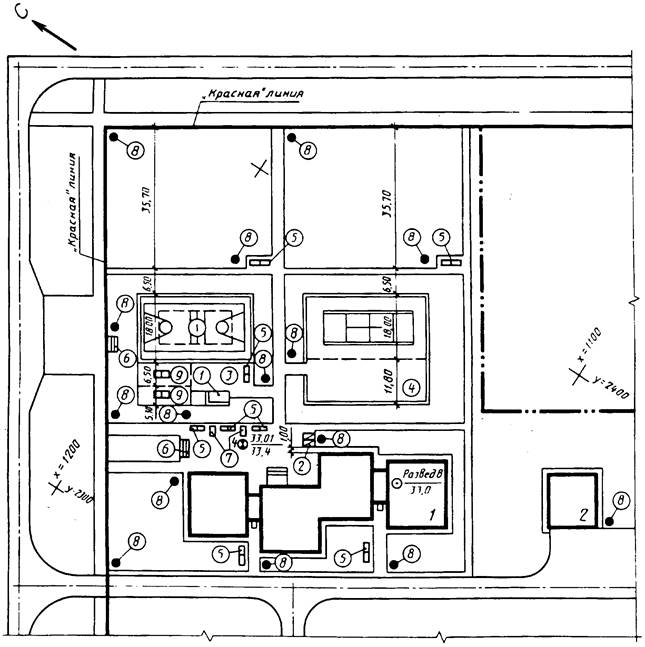

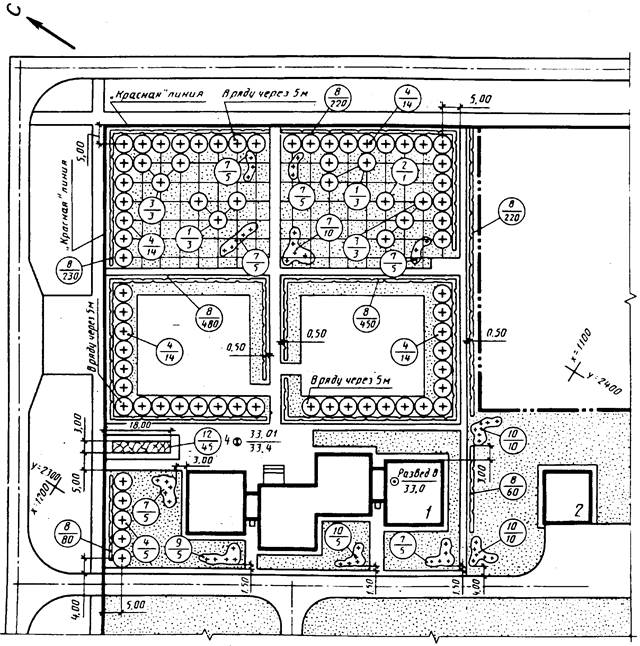

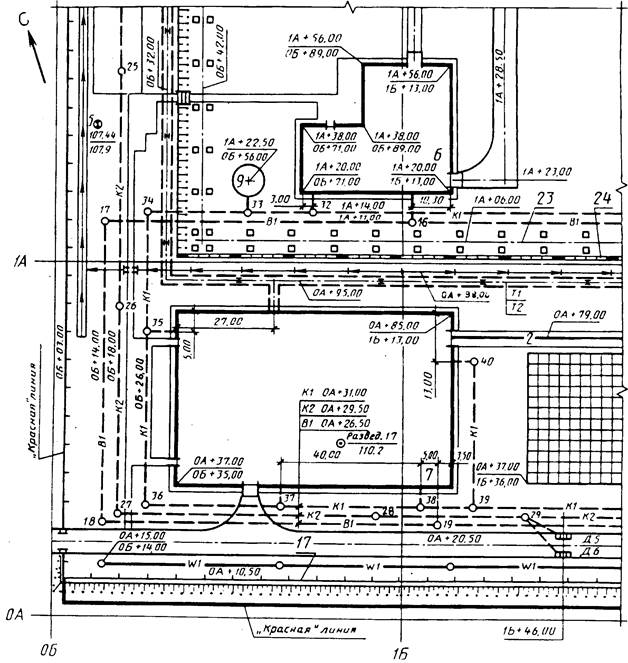

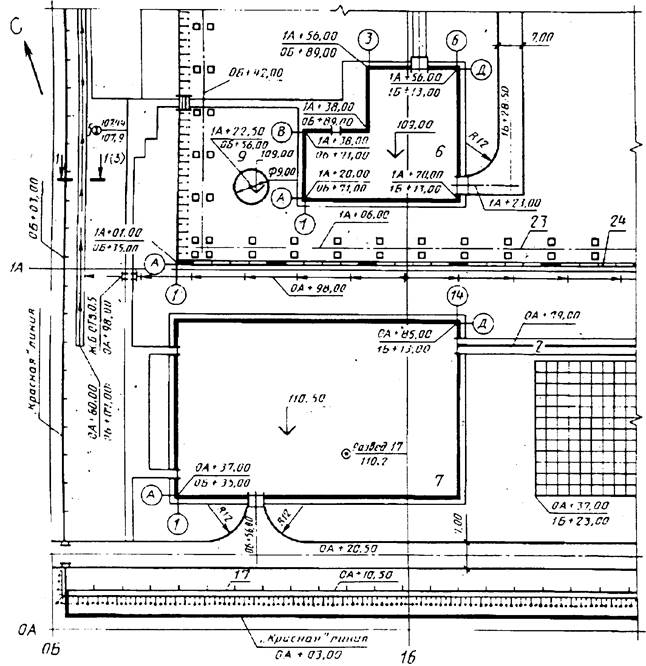

Пример оформления разбивочного плана

Приложение Ж

(справочное)

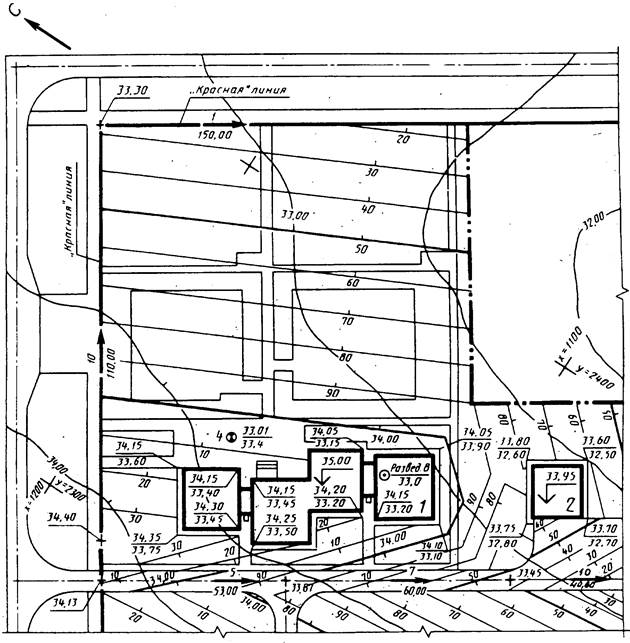

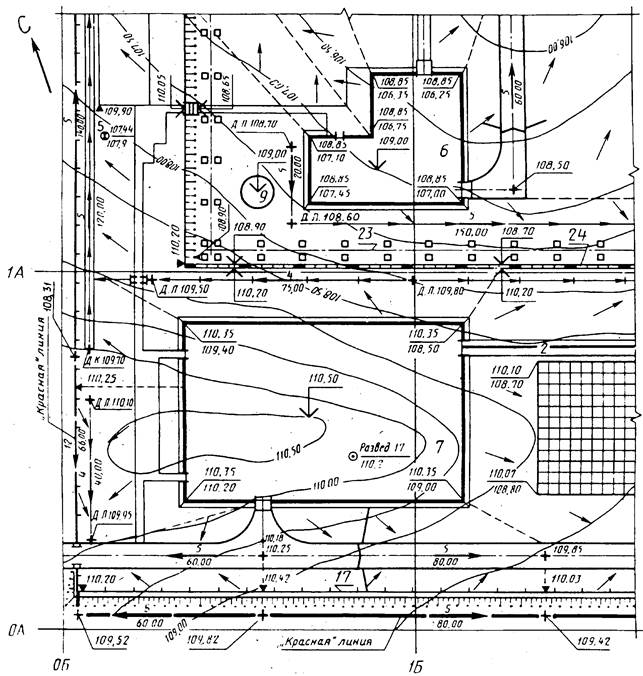

Пример оформления плана организации рельефа в проектных горизонталях

Приложение И

(справочное)

Пример оформления плана организации рельефа в проектных отметках

Приложение К

(справочное)

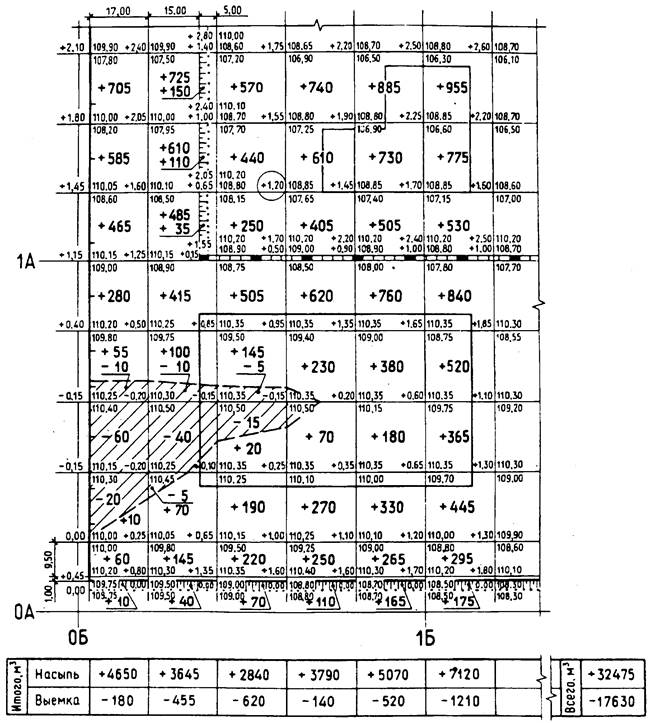

Пример оформления плана земляных масс

Приложение Л

(справочное)

Пример оформления ведомости объемов земляных масс

Наименование грунта	Количество, куб.м	Примечание
	Заводская территория	Предзаводская территория
	Насыпь (+)	Выемка (-)	Насыпь (+)	Выемка (-)
1. Грунт планировки территории		96480*			ГП(6)
________________ *С учетом предварительной срезки плодородного грунта.
2. Вытесненный грунт,
в т.ч. при устройстве:
а) подземных частей зданий и сооружений		(25000)			КЖ (2,4)
б) автодорожных покрытий		(46000)		(10420)	АД (2)
в) ж. д. путей		(1500)			ПЖ (2)
г) подземных сетей		(300)		(40)	НВК (1, 2)
д) водоотводных сооружений		(460)			ГП (3)
е) плодородной почвы на участках озеленения		(860)		(140)	ГП (4)
3. Грунт для устройства высоких полов зданий и обвалований сооружений					АР (7)
4. Поправка на уплотнение					Инж.-геол. изыск.
Всего пригодного грунта
5. Недостаток пригодного грунта		1990*		100*
________________ * В карьере.
6. Грунт, непригодный для устройства насыпи оснований зданий, сооружений и подлежащий удалению с территории (торф)	47300*		7140*		ГП (5)
________________ * В отвале.
7. Плодородный грунт, всего,				ГП (4)
в т.ч.:
а) используемый для озеленения территории
б) избыток плодородного грунта (рекультивация земель)
8. Итого перерабатываемого грунта
