Комплекс оборудования типа КОС и КОС-1

Комплексы предназначены для перекрытия ствола скважин при повышении забойного давления или динамического уровня жидкости в полуфонтанных скважинах, эксплуатируемых штанговыми и погружными электроцентробежными насосами. Комплексы обеспечивают проведение ремонтно-профилактических работ в скважине без предварительного глушения.

Комплекс КОС состоит из пакера ПД-ЯГ или 2ПД-ЯГ, разъединителя колонны типа ЗРК и клапана-отсекателя типа КАС с замком типа ЗНЦБ.

Комплекс КОС1 (рис. 11.2) состоит из разбуриваемого пакера с хлопушечным обратным клапаном типа 1ПД-ЯГР и съемного клапана отсекателя сильфонного типа КАС1, устанавливаемого в пакер гидравлического домкрата ДГ.

В состав комплексов входят также комплект инструментов, монтажных частей, стенд для зарядки и регулирования клапанов-отсекателей.

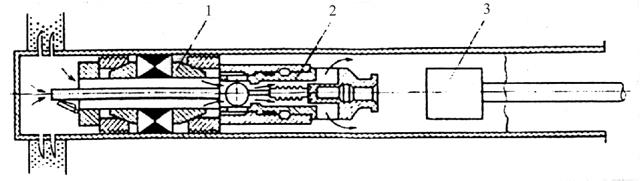

Рисунок 11.2 – Комплекс оборудования типа КОС1:

1 – пакер типа 1ПД-ЯГР; 2 – клапан-отсекатель типа КАС1;

3 – центробежный скважинный электронасос

На рисунке 11.3 показан комплекс оборудования КОС в скважинах, эксплуатируемых скважинными и погружными насосами.

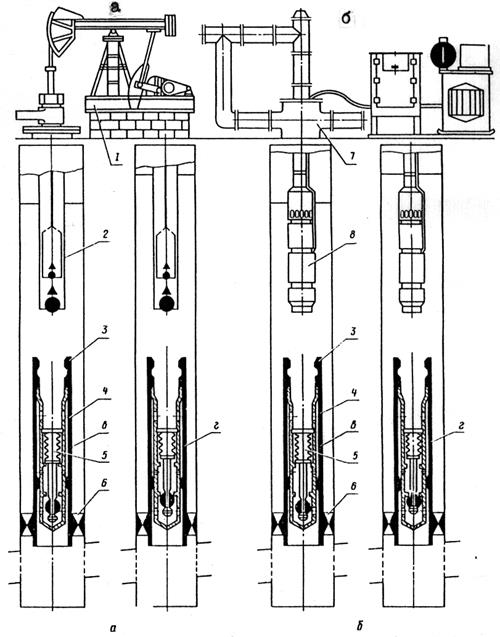

Рисунок 11.3 – Комплекс оборудования типа КОС

а – для скважин, эксплуатируемых скважинными штанговыми насосами;

б – для скважин, эксплуатируемых центробежными электронасосами;

в – клапан-отсекатель открыт; г – клапан-отсекатель закрыт; 1 – станок-качалка; 2 – скважинный штанговый насос; 3 – замок типа ЗНЦБ;

4 – разъединитель колонны типа ЗРК; 5 – клапан-отсекатель типа КАС;

6 – пакер 2ПД-ЯГ; 7 – оборудование устья скважины, эксплуатируемой центробежными электронасосами; 8 – центробежный скважинный электронасос.

В комплексе КОС установка пакера и клапана-отсекателя производится насосно-компрессорными трубами, а КОС1 – с помощью канатной техники.

Техническая характеристика комплексов КОС

Рабочее давление, МПа 35

Условный диаметр эксплуатационной

колонны, труб, мм 140, 146, 168

Наружный диаметр пакера, мм 118, 122, 136, 140, 145

Глубина установки клапана, м, не более 2500

Масса, кг 110 – 349
