Супергетеродинный радиоприемник

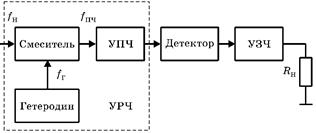

Структурная схема РПМ супергетеродинного типа, который состоит из гетеродина и смесителя показана на рисунке ниже.

Гетеродин является генератором гармонических сигналов f_г , частоту которого можно изменять. В Смесителе происходит смешение частот f_с и f_г, в результате чего получаются суммарная f₊ и разностная (промежуточная) f^_ частоты: f₊ = f_c + f_г, f^_ = f_c - f_г .(используется разностная частота f-, а суммарная частота f₊ фильтруется). Частота Гет изменяется при настройке РПМ на частоту f_с одновременно с изменением частоты ИУ и УРЧ так, что f^_ остается постоянной (в отечественных вещательных РПМ f^_ = 465 кГц). Таким образом сигнал на произвольной частоте f_c в РПМ супергетеродинного типа преобразуется в сигнал на постоянной промежуточной частоте. На эту промежуточную частоту настраивается колебательный контур усилителя промежуточной частоты УПЧ, в котором осуществляется основные селекция и усиление полезного сигнала. Так как частота колебательного контура не меняется, полоса пропускания и избирательность РПМ постоянны во всем частотном диапазоне.
