Обрезка объектов

Имеется возможность обрезки объекта точно по режущей кромке, задаваемой одним или несколькими объектами.

Например, можно производить обрезку ненужных участков линий в месте пересечения двух стен.

Один и тот же объект может быть одновременно и режущей кромкой, и обрезаемым объектом. Например, на рисунке осветительного прибора окружность является режущей кромкой для прямых линий, и в то же время обрезается сама.

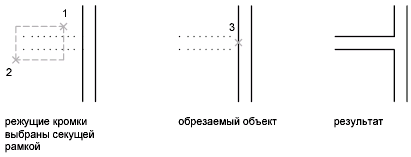

При обрезке составных объектов следует внимательно относиться к способам выбора режущих кромок и обрезаемых объектов. В следующем примере режущие кромки выбираются секущей рамкой.

В следующем примере обрезаемые объекты выбираются с помощью линии выбора.

Имеется возможность обрезать объекты до их ближайших пересечений с другими объектами. Для этого вместо указания режущей кромки следует просто нажать ENTER. Далее, после выбора обрезаемых объектов, ближайшие отображаемые объекты выступают в качестве режущих кромок. В следующем примере производится обрезка ненужных участков линий в месте пересечения стен.

Имеется возможность обрезать объекты до их ближайших пересечений с другими объектами. Для этого при выборе исходных объектов нужно удерживать нажатой клавишу SHIFT.
