Несовершенства структуры металлов

Реальное строение металлических кристаллов

Металлическое изделие состоит из очень большого числа кристаллов. Подобное строение называется поликристаллическим. Кристаллы неправильной формы в поликристаллическом агрегате называются зернами, или кристалликами.

Различие отдельных зерен состоит в различной пространственной ориентации и наименьшем расстоянии от данного атома для различных решеток.

В общем случае ориентация кристаллической решетки в зерне случайна, с разной степенью вероятности может встретится любая ориентация ее в пространстве.

При очень медленном отводе тепла при кристаллизации, а также с помощью других специальных способов может быть получен кусок металла, представляющий собой один кристалл, называемый монокристалл.

Одним из видов несовершенств кристаллического строения является наличие незанятых мест в узлах кристаллической решетки, или иначе - вакансии, или атомных дырок (рис. 2). Такой "точечный" дефект решетки играет важную роль при протекание диффузионных процессов в металлах.

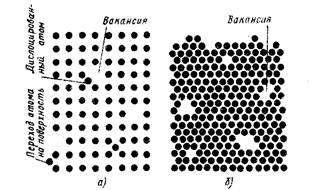

Рис. 2. Точечные дефекты кристаллической решетки

Число вакансий при комнатной температуре очень мало по сравнению с общим числом атомов (примерно 1 вакансия на 10¹⁸ атомов), несильно увеличивается с повышением температуры, особенно вблизи температуры плавления (1 вакансия на 10⁴ атомов). Также возможно наличие межузельных (дислоцированных) атомов.

Рис. 3. Краевые дислокации

Другим важнейшим видом несовершенства кристаллического строения являются так называемые краевые (линейные) дислокации (рис.3). Связанны с образованием в кристаллической решетке по каким-либо причинам появилась лишняя полуплоскость атомов, так называемая экстраплоскость. Край такой плоскости образует линейный дефект (несовершенство) решетки, который называется краевой дислокацией. Краевая дислокация может простираться в длину на многие тысячи параметров решетки, может быть прямой, но может и выгибаться в ту или иную сторону. В пределе она может закрутиться в спираль, образуя винтовую дислокацию (рис 4). Вокруг дислокации возникает зона упругого искажения решетки. Расстояние от центра, дефекта до места решетки без искажения принимают равным ширине дислокации, она невелика и равна нескольким атомным расстояниям.

Рис. 4. Винтовая дислокация

Вакансии непрерывно перемещаются в решетке, когда соседствующий в ней атом переходит в "дырку", оставляя пустым свое старое место. Повышение температуры, тепловой подвижности атомов увеличивает число таких актов и увеличивает число вакансий.

Линейные дефекты не двигаются самопроизвольно и хаотически, как вакансии. Однако достаточно небольшого напряжения, чтобы дислокация начала двигаться, образуя плоскость, а в разрезе - линию скольжения С.
