Теплопроводность металлов и сплавов

Теплопроводность изменяется в диапазоне: . С амая большая теплопроводность у серебра, а наименьшая у висмута. С увеличение температуры теплопроводность металлов и сплавов уменьшается.

Общая зависимость значений коэффициентов теплопроводности веществ, приведена на Рис. 9.2.

Рис. 9.2 Значения коэффициентов теплопроводности веществ

Уравнение Фурье-Кирхгофа устанавливает связь между временными и пространственными изменениями температуры в любой точке тела. Схема площади поверхности тела, воспринимаемая тепловой поток и принятая система координат приведены на Рис. 9.3.

Рис. 9.3 Тело и принятая система координат

При постоянной теплопроводности уравнение упрощается:

,

где - коэффициент температуропроводности, м2/с.

Физический смысл этого коэффициента означает что тела, имеющие большую температуропроводность, нагреваются (охлаждаются) более быстрее по сравнению с телами, имеющими меньшую температуропроводность.

Дифференциальное уравнение описывает множество явлений теплопроводности. Чтобы из бесчисленного количества этих явлений выделить одно и дать его полное математическое описание, к дифференциальному уравнению теплопроводности необходимо добавить условия однозначности, которые содержат геометрические, физические, временные и граничные условия.

Геометрические условия определяют форму и размеры тела, в котором протекает изучаемый процесс.

Физические условия задаются теплофизическим параметрами λ, сv, и распределением внутренних источников теплоты.

Временные (начальные) условия содержат распределение температуры тела и его параметров в начальный момент времени.

Граничные условия определяют особенности протекания процесса на поверхности тела. Граничные условия могут быть заданы несколькими способами.

Граничные условия I рода. В этом случае задается распределение температуры на поверхности тела для каждого момента времени: .

- температура поверхности тела; координаты поверхности тела; - время.

Граничные условия II рода. В этом случае заданной является величина плотности теплового потока для каждой точки поверхности тела в любой момент времени: .

Граничные условия III рода. В этом случае задается температура среды и условия теплообмена этой среды с поверхностью тела.

Для описания интенсивности теплообмена между поверхностью тела и средой используется гипотеза Ньютона - Рихмана, согласно которой:

. Здесь - коэффициент теплоотдачи Вт/(м² К).

Количественно коэффициент теплоотдачи - количество теплоты, отдаваемая (или воспринимаемая) единицей поверхности при разности температур между поверхностью тела и окружающей средой в один градус.

С учетом этого Граничные условия III рода запишется в виде:

Граничные условия IV рода формируются на основании равенства тепловых потоков, проходящих через поверхность соприкосновения тел:

При совершенном тепловом контакте оба тела на поверхности соприкосновения имеют одинаковую температуру.

Дифференциальное уравнение теплопроводности совместно с условиями однозначности дает полную математическую формулировку конкретной задачи теплопроводности, решение которой, может быть выполнено аналитически, численным или экспериментальным (подобий и аналогий) методами.

Стационарная теплопроводность через однослойную плоскую стенку при граничных условиях I рода

При стационарном режиме температурное поле не зависит от времени, соответственно дифференциальное уравнение теплопроводности примет вид:

Рис.9.4 Схема однослойной плоской стенки (теплопроводность)

Для случая неограниченной плоской стенки Рис.9.4, при граничных условиях 1-го рода, дифференциальное уравнение теплопроводности запишется в виде: . Считая, что внутренний источник теплоты , для конечных размеров стенки уравнение примет вид:

где q – плотность теплового потока, [ Вт/м² ];

l - коэффициент теплопроводности вещества ; l/d - тепловая проводимость. d/l =R – термическое сопротивление (м·К)/Вт.

Стационарная теплопроводность через цилиндрическую стенку.

1). Однородная цилиндрическая стенка.

Рассмотрим однородный однослойный цилиндр длиной l, внутренним диаметром d1и внешним диаметром d2 Рис.9.5.

Рис.9.5 Схема однослойной цилиндрической стенки

Температуры поверхностей стенки –tст1 и tст2.

Уравнение теплопроводности по закону Фурье в цилиндрических координатах: Q = - λ·2·π·r ·l· ∂t / ∂r или Q = 2·π·λ·l·Δt/ln(d2/d1), где: Δt = tст1 – tст2 – температурный напор; λ – κоэффициент теплопроводности стенки.

Для цилиндрических поверхностей вводят понятия тепловой поток единицы длины l цилиндрической поверхности (линейная плотность теплового потока), для которой расчетные формулы будут: ql = Q/l =2·π·λ·Δt /ln(d2/d1), [Вт/м].

Температура тела внутри стенки с координатой dх:

tx = tст1 – (tст1 – tст2) ln(dx/d1) / ln(d2/d1).

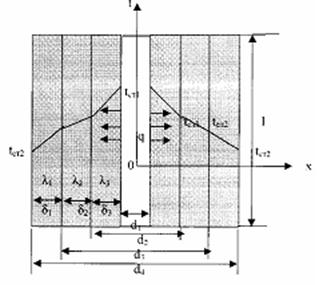

Допустим, цилиндрическая стенка состоит из трех плотно прилегающих слоев Рис.9.6 - многослойная цилиндрическая стенка.

Рис.9.6 Схема многослойной цилиндрической стенки

Температура внутренней поверхности стенки – tст1, температура наружной поверхности стенки –tст2, коэффициенты теплопроводности слоев -λ1, λ2, λ3, диаметры слоев d1, d2, d3, d4. Тепловые потоки для слоев будут:

1-й слой Q = 2·π· λ1·l·(tст1 – tсл1)/ ln(d2/d1),

2-й слой Q = 2·π·λ2·l·(tсл1 – tсл2)/ ln(d3/d2),

3-й слой Q = 2·π·λ3·l·(tсл2 – tст2)/ ln(d4/d3),

Решая полученные уравнения, получаем для теплового потока через многослойную стенку:

Q = 2·π·l·(tст1 – tст2) / [ln(d2/d1)/λ1 + ln(d3/d2)/λ2 + ln(d4/d3)/λ3].

Для линейной плотности теплового потока имеем:

ql = Q/l = 2·π· (t1 – t2) / [ln(d2/d1)/λ1 + ln(d3/d2)/λ2 + ln(d4/d3)/λ3].

Температуру между слоями находим из следующих уравнений:

tсл1 = tст1 – ql·ln(d2/d1) / 2·π·λ1. tсл2 = tсл1 – ql·ln(d3/d2) / 2·π·λ2.

Однородный полый шар Рис.9.7.

Рис.9.7 Однородная шаровая стенки

Внутренний диаметр d1, внешний диаметр d2, температура внутренней поверхности стенки – tст1, температура наружной поверхности стенки –tст2, коэффициент теплопроводности стенки -λ. Уравнение теплопроводности по закону Фурье в сферических координатах: Q = - λ·4·π·r² ∂t / ∂r или

Q =4·π·λ·Δt/(1/r2 - 1/r1) =2·π·λ·Δt/(1/d1 - 1/d2) =

= 2·π·λ·d1·d2·Δt /(d2 - d1) = π·λ·d1·d2·Δt / δ,

где: Δt = tст1 – tст2 – температурный напор; δ –толщина стенки.

Нестационарная теплопроводность характеризуется изменением температурного поля во времени и связана с изменением энтальпии тела при его нагреве или охлаждении. Безразмерная температура тела Θ определяется с помощью числа Био и Фурье и безразмерной координаты, обозначаемой для пластины , а для цилиндра .

Для дальнейшего рассмотрения вопроса примем, что охлаждение (нагревание) тел происходит в среде с постоянной температурой , при постоянном коэффициенте теплоотдачи . - теплопроводность и температуропроводность материала тела, - характерный размер тела, для пластины , для цилиндра , - соответственно текущие координаты.Рассмотрим тела с одномерным температурным полем на примере пластины толщиной 2δ. Безразмерная температура пластины:

.

Здесь T – температура в пластине для момента времени t в точке с координатой x; T0 – температура пластины в начальный момент времени.

Если , то температура на поверхности пластины (X=1):

температура в середине толщины пластины (X=0):

температура внутри пластины на расстоянии х от ее средней плоскости:

.

Соответствующие значения P, N, μ1 μ12 – определяются как f(Bi) по справочным таблицам и графикам. Аналогичные операции выполняются и для цилиндра. Схема нестационарной теплопроводности тел конечных размеров Рис. 9.8.

Рис.9.8 Схема нестационарной теплопроводности тел конечных размеров

Температура в телах конечных размеров определяется на основе теоремы о перемножении решений: безразмерная температура тела конечных размеров при нагревании (охлаждении) равна произведению безразмерных температур тел с бесконечным размером, при пересечении которых образовано данное конечное тело. Соответственно для параллелепипеда, образованного пересечением плоских пластин безразмерная температура определится как: .

Значения средних температур входящих в выражения определяются по вышеизложенной методике для каждой стороны, образованной бесконечной пластины с учетом места расположения интересующей нас точки в параллелепипеде.
