Двухкомпонентные сплавы серебра

В ювелирной промышленности в основном используются сплавы на основе серебра, которые относятся к системе Аg - Сu.

Данная диаграмма относится к эвтектическим диаграммам с ограниченной растворимостью. Так, серебро растворяет медь, концентрация которой при температуре эвтектического превращения 779°С может достигать 8,8%, образуя при этом α-твердый раствор (91,2% Аg; 8,8% Сu).

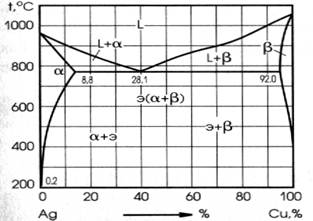

Диаграмма состояния сплавов системы Аg - Сu показана на рис.

Медь, в свою очередь, растворяет серебро, максимальная растворимость которого 8%, образуя при этом β-твердый раствор (92% Сu; 8% Аg). Эвтектика (71,5% Аg; 28,5% Сu) состоит из смеси α- и β-кристаллов твердых растворов. При температуре кристаллизации эвтектики (779°С) в обоих твердых растворах достигается максимальная растворимость второго элемента. Таким образом, сплавы, содержащие 91,2 - 71,5%Аg, являются доэвтектическими, а 71,5 - 8% Аg - заэвтектическими. В ювелирном деле, как правило, используются, содержащие более 71,5% Аg С понижением температуры растворимость меди в α-твердом растворе и серебра в β-твердом растворе понижается.

Таким образом, ювелирные сплавы, имеющие изначально гомогенную структуру α-твердого раствора (100 - 91,2% Аg) и пониженную прочность, могут быть подвергнуты старению с целью повышения их прочности и твердости. В результате нагрева при старении из пересыщенного медью α-твердого раствора выделяются кристаллы β-фазы (вторич­ные), которые обогащены медью и обеспечивают повышение прочностных свойств. При этом количество β-фазы может составлять 10% всей структуры. Это особенно существенно для сплавов СрМ 950, СрМ 925, СрМ 900 и СрМ 875. При очень быстром охлаждении при закалке эвтектическое превращение в сплавах Аg-Сu может быть подавлено. Последние данные рентгенографических исследований показывают, что в интервале от 100% Аg до 100% Сu образуется только одна фаза -твердый раствор с ГЦК-решеткой. Ювелирное изделие, полученное таким образом, может использоваться при комнатных температурах, однако при повышении температур из-за нестабильности структуры свойства такого изделия, в частности декоративные, могут изменяться.
