Эталонная точка U. На выходе сетевого терминала 2 (интерфейс U) должна появиться информация, подго­товленная для передачи в канал

На выходе сетевого терминала 2 (интерфейс U) должна появиться информация, подго­товленная для передачи в канал.

В сетевом терминале 2 выделяются каналы 51, 52, D и производится преобразование формата. Формат 5 был удобен для передачи биполярными импульсами на небольшие рас­стояния (сотни метров). Чтобы передать информацию на 5-7 км необходимо переместить ее в линейное окончание. Поэтому к полезной информации, состоящей из информации ка­налов 51, 52 и D (напомним, что для их передачи требуется канальная скорость 144 кбит/с), вместо служебных полей интерфейса S добавляются новые поля для осуществления процес­са синхронизации и передачи небольшого числа сигналов управления, необходимых для данного участка. Эта информация требует увеличения канальной скорости на 16 кбит/с. По­этому суммарная канальная скорость на этом участке равна 160 кбит/с.

В настоящее время стандарт на формат этого интерфейса еще не определен. Наиболее часто используется система разбиения информации, представленная на рис. 4, а.

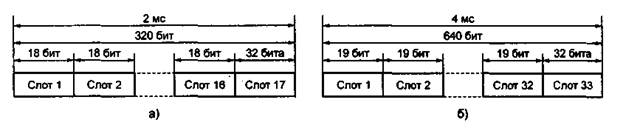

Рис. 4 Примеры форматов в эталонной точке U

Полезная информация передается в 16-ти временных положениях (слотах), длиной 18 битов каждый, а остальная информация передается в 17-м слоте длиной 32 бита. Таким образом за 2 мс передается 320 бит, т. е. скорость в канале 160 кбит/с.

Имеется и другой вариант построения цикла передачи (рис. 1.42, 6): из 32-х битов последнего слота 19 используется для синхронизации, а 12 — для передачи служебных сиг­налов. В состав этих сигналов входит, например, сигнал активизации оборудования, перево­дящий оконечное оборудование из дежурного в активный режим, что значительно экономит энергию и делает эксплуатацию системы более безопасной и надежной.

Для снижения требований к скорости в терминальном оборудовании осуществляется переход к передаче информации многоуровневыми сигналами и устраняются последова­тельности, содержащие много нулей (этот процесс часто называют скремблированием). Сказанное иллюстрируется рис. 5.

Рис. 5 Структурная схема сетевого терминала
