Разобраться в устройстве посудомоечной машины, ознакомиться с основными узлами посудомоечных машин рис 1, их назначением и принципом действия.

РАССМОТРИМ ДЕТАЛЬНО УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПОСУДОМОЕЧНОЙ МАШИНЫ:



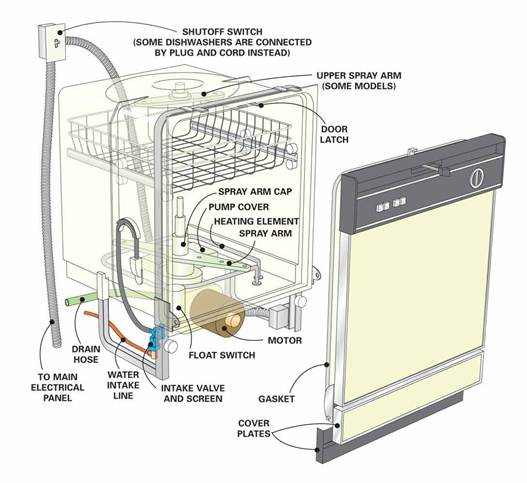

Рис. 1 Устройство посудомоечной машины

  1. корзина 12. циркуляционный насос
  2. пружина дверцы 13. конденсатор
  3. крыльчатка 14. дозатор ополаскивающего средства
  4. термореле 15. замок
  5. фильтры 16. дозатор моющего средства
  6. сливной шланг 17. клапан
  7. датчик давления 18. уплотнитель дверцы
  8. сливной насос 19. крышка контейнера для регенерирующей соли
  9. водоприемник 20. нагревательный элемент
  10. устройство защиты от протечек и перелива 21. водоналивной шланг
  11. программатор или модуль управления 22. направляющий ролик

Устройство посудомоечных машин, вне зависимости от производителя и его модели, можно представить единой схемой рис 1. Основные функции, которые выполняет посудомоечная машина после нажатия кнопки пуск и закрытия дверцы, это:

  1. Слив воды (обычно при старте любой выбранной программы).
  2. Залив воды.
  3. Начало процесса мойки.
  4. Добавление моющего средства (закладывается на этапе загрузки посуды ).
  5. Нагрев воды.
  6. Процесс мойки (требует времени в зависимости от выбранной Вами программы мойки).
  7. Слив воды.
  8. Залив воды для полоскания.
  9. Полоскание.
  10. Слив воды.
  11. Сушка.

Одиннадцать основных функций отвечают за качественную мойку посуды. Одиннадцать основных функций выполняют функциональные узлы (детали, устройства, периферийные устройства) посудомоечных машин. Последовательность включения/выключения периферийных устройств посудомоечной машины контролирует модуль электронного управления (далее по тексту процессор) подобный изображенному на рис 0.




Программа мойки — последовательность инструкций, выполняемых процессором. Программы мойки отличаются:

  1. временем (длительностью выполнения).
  2. степенью нагрева воды (от 50 °с до 75°с).
  3. присутствием или отсутствием функции предварительного замачивания.

Рассмотрим основные узлы посудомоечных машин и их функциональное назначение на примере поэтапного выполнения программы мойки от старта до полного ее завершения.

Вы выбрали программу мойки, заложили моющее средство, добавили ополаскиватель (по желанию), нажали кнопку старт (пуск) и захлопнули дверцу посудомоечной машины. Что же происходит дальше?



1. ПРОЦЕССОР ПРОВЕРЯЕТ ЗАКРЫТИЕ ДВЕРИ И ПОДАЕТ КОМАНДУ «ПРОМЫТЬ ПОСЛЕ ПРЕДЫДУЩЕЙ ОПЕРАЦИИ МОЙКИ»:

За закрытие двери отвечает замок рис 2 (на рисунке 1 смотрите под номером 15). Если дверь правильно закрыта, замок замыкает контакты. Это является сигналом процессору «дверь закрыта». Получив сигнал »дверь закрыта», процессор подает команду сливному насосу рис 3, (на рисунке 1 смотрите под номером 8) »слить воду». Сливной насос начинает выполнять свою функцию.

В это же время процессор с периодичностью 5-6-ти секунд, в течении 2-3 минут, подает команду «залив воды». Клапан залива воды рис 4 (на рисунке 1 смотрите под номером 17) открывается, вода поступает в посудомоечную машину. Сливной насос работает постоянно, откачивая воду. Спустя определенный период времени, сливной насос прекращает свою работу. Операция промывки от предыдущей мойки посуды выполнена.

2. ПРОЦЕССОР ПОДАЕТ КОМАНДУ «НАБОР ВОДЫ » :

Открывается клапан залива воды. Посудомоечная машина набирает воду. Уровень (количество) набора воды, контролирует датчик уровня воды рис 5 (на рисунке 1 смотрите под номером 7). Датчик настроен на срабатывание при определенном количестве воды (достаточном для качественной мойки посуды). Когда достаточное количество воды набрано, датчик подает сигнал процессору. Процессор получив сигнал от датчика уровня воды, закрывает клапан набора воды.

3,4. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »НАЧАТЬ МОЙКУ»:

Ремонт посудомоечных машин своими руками, ремонт посудомоечных машин самостоятельно. Начинает работать циркуляционный насос рис6 (на рисунке 1 смотрите под номером 12). Циркуляционный насос создает в посудомоечной машине давление, достаточное для циркуляции воды. Вода поступает в крыльчатки (разбрызгиватели) рис 7 (на рисунке 1 смотрите под номером 3), затем в отверстия крыльчаток. С отверстий крыльчаток вода с определенной силой давления омывает посуду загруженную в корзины рис8 (на рисунке 1 смотрите под номером 1). Крыльчатки начинают вращаться, что способствует процессу мойки посуды. Открывается дозатор (диспенсер) рис 9 (на рисунке 1 смотрите под номером 16) с моющим средством. Моющее средство попадает в посудомоечную машину.

5. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »НАГРЕВ ВОДЫ»:

Напряжение электросети поступает на нагревательный элемент рис 10 (на рисунке 1 смотрите под номером 20). Вода греется до величины соответствующей выбранной программе мойки. Величину температуры нагрева воды контролирует датчик температуры нагрева воды рис 11 (на рисунке 1 смотрите под номером 4). Когда температура воды достигает необходимой величины, датчик информирует об этом процессор. Процессор отключает нагревательный элемент от электросети, останавливая тем самым нагрев. Мойка посуды продолжается некоторое время. Время мойки контролирует процессор, согласно выбранной программы мойки посуды.

ПРОЦЕССОР ПОДАЕТ КОМАНДУ »СЛИВ ВОДЫ»:

Посуда вымыта. Начинает работать сливной насос рис 3 (на рисунке 1 смотрите под номером 8), откачивая воду. Вода откачана. Об отсутствии воды процессор информирует датчик уровня воды рис 5 (на рисунке 1 смотрите под номером 7). Следующая операция — это операция полоскания.

ПРОЦЕССОР ПОДАЕТ КОМАНДУ »ЗАЛИВ ВОДЫ» ДЛЯ ПОЛОСКАНИЯ:

На клапан залива воды поступает напряжения электросети. Клапан открывается, пропуская воду в посудомоечную машину. Датчик уровня воды контролирует залив достаточного количества воды. Когда количество воды в посудомоечной машине достигает необходимой величины, датчик уровня воды информирует процессор «вода залита».

Процессор отключает клапан залива воды от электросети, тем самым останавливая поступление воды в посудомоечную машину. Процессор включает циркуляционный насос. Вода под определенным давление поступает в коромысла (разбрызгиватели), начинается процесс полоскания посуды. Процессор подает команду на включение нагрева воды. Уровень нагрева воды контролирует датчик температуры. Когда температура воды достигает необходимой величины (об этом процессор информирует датчик температуры), процесс нагрева прекращается. Сам же процесс полоскания продолжается некоторое время. Величина времени полоскания прописана в программе, которую процессор считывает с внешней или внутренней памяти.

10. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »СЛИВ ВОДЫ» ПОСЛЕ ПОЛОСКАНИЯ:

По завершении этапа полоскания, включается сливной насос. Начинается этап слива воды.

ПРОЦЕССОР ПОДАЕТ КОМАНДУ »СУШКА»:

Начинается процесс сушки посуды. Для сушки посуды в теплообменник автоматически заливается холодная водопроводная вода. Вся влага быстро конденсируется на холодной левой стенке моечной камеры и стекает в дренаж. После процесса сушки (15-20 минут), включается сливной насос с целью слить остатки воды после сушки. Далее слышен сигнал окончания процесса мойки.

Вот и все. Это основная схема по которой работают практически все посудомоечные машины. Изучив устройство посудомоечной машины, можно произвести ремонт посудомоечной машины самостоятельно. Дополнения и отклонения от функций основных режимов, это не что иное как дополнительный сервис от производителя.

СИСТЕМА AQUASTOP:

Большая часть моделей посудомоечных машин защищена от протечек . Основная масса бюджетных моделей посудомоечных машин имеют поддон с поплавковым переключателем, останавливающим работу при обнаружении протечки. Модели среднего и топ-класса оборудованы аварийным клапаном, блокирующем подачу воды в машину. Смотрите рисунки ниже (шланг аквастопа и поплавок рис 12). Шланг аквастопа крепится непосредственно к трубопроводу подачи воды, поплавок находится в поддоне посудомоечной машины.

Другими словами система AquaStop состоит из поддона с поплавком и микровыключателем, сверхпрочного гибкого шланга и модуля электроклапанов, который крепится непосредственно к водопроводу рис 12. Вода из-за протечки шланга или разгерметизации машины попадает в поддон. Когда в поддоне набирается определенное количество воды, поплавок всплывает и замыкает контакты микровыключателя. Подача электричества к клапану безопасности мгновенно прекращается, клапан закрывается и перекрывает подачу воды. Одновременно с этим происходит откачка воды из цоколя машины.

Если посудомоечная машина отказывается работать, проанализируйте информацию выше, проанализируйте перечень возможных неисправностей ниже и возможно вы получите ответ на вопрос «что случилось?» и устраните неисправность посудомоечной машины самостоятельно.
