Условности и упрощения

При изображении видов, разрезов, сечений надо стремиться к тому, чтобы их количество было минимальным, но достаточным для полного представления о предмете или конструкции при применении условных обозначений и надписей. Для этого предусмотрен ряд условностей:

· В случае симметрии изображения детали относительно какой-либо оси допускается совмещение половины вида с половиной разреза по штрих-пунктирной осевой линии.

· Если при совмещении половины вида с половиной разреза на осевую линию попадает ребро призматической поверхности, то допускается соединение части вида с частью разреза с использованием тонкой волнистой линии, с таким расчетом, чтобы была видна линия видимого контура.

· Сплошные тонкие тела, типа ребер жесткости, спиц маховиков и пр. в продольных разрезах принято не штриховать; в поперечных разрезах, при построении сечений и аксонометрических проекций, эти элементы штрихуются.

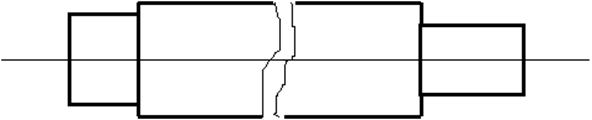

· Если длинные предметы имеют участки с постоянным или равномерно изменяющимся поперечным сечением, допускается изображать их с разрывами, выполненными на этих участках. Контуры разрыва выполняются сплошной тонкой линией (рис. 9.9).

Рис. 9.9. Изображение контурных разрывов на чертеже.

· В разрезе допускается изображать отверстия, расположенные в цилиндрической поверхности, когда они не попадают в секущую плоскость, используя метод "выкатывания".

· Для выделения на чертеже плоских поверхностей предмета проводят перекрещивающиеся диагонали сплошными тонкими линиями.
