Многолучевое распространение. Если расположение антенн в системе связи является относительно произвольным, может случиться так, что тракт связи совпадет с линией прямой видимости между

Если расположение антенн в системе связи является относительно произвольным, может случиться так, что тракт связи совпадет с линией прямой видимости между передатчиком и приемником (при отсутствии препятствий, приводящих к интерференции). Как правило, именно такое расположение выбирается для спутниковых систем или двухточечных сверхвысокочастотных каналов связи. Противоположным примером может служить мобильная телефонная связь — в данном случае препятствия на пути распространения сигнала встречаются довольно часто. Препятствия могут отражать сигнал, что приводит к появлению нескольких его копий, поступающих с различными интервалами задержки. В некоторых крайних случаях исходный сигнал может вообще отсутствовать. В зависимости от разницы между траекториями распространения прямой волны и ее отраженных копий мощность первой может быть меньше или больше суммы мощностей отраженных сигналов. Для систем связи стационарных антенн с удачно выбранным расположением, а также связи спутника и неподвижной наземной станции может осуществляться усиление исходного сигна­ла и отсечение побочных компонентов, вызванных многолучевым распространением. Единственным исключением является прохождение сигнала над поверхностью воды, отражающая поверхность которой постоянно колеблется из-за ветра. Для систем мобильной телефонной связи, а также для антенн с неудачным расположением эффекты многолучевого распространения могут быть основным фактором, влияющим на качество сигнала.

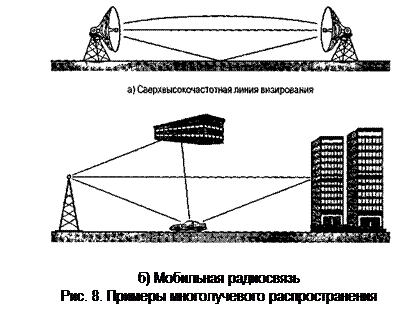

На рис. 8 схематически изображены основные виды многолучевого распространения, типичные для неподвижных сверхвысокочастотных устройств, а также для наземных и мобильных систем связи. В первом из упомянутых случаев кроме распространения вдоль линии прямой видимости сигнал может пре­ломляться атмосферой. Могут также присутствовать сигнальные компоненты, вызванные отражением от земли. При мобильной связи отражающую поверхность представляют здания и другие объекты местности.
