Окрасочную гидроизоляцию применяют главным образом для защиты конструкций от капиллярной влаги. Ее устраивают путем равномерного нанесения на поверхность не менее чем в два слоя горячих или холодных битумных мастик или мастик на основе синтетических смол механизированным способом с помощью форсунок (рис. 11.1, а).
Оклеечную гидроизоляцию, используемую при гидростатическом напоре до 30 м, выполняют послойным наклеиванием на поверхность гнилостойких рулонных или листовых материалов (гидроизол, изол, бризол, стеклоткани, дегтебитумные и гидрокамовые материалы, поливинилхлорид, винипласт, полиизобутилен, пленки из полиэтилена, полиамида, фторопласта). Для их наклейки применяют мастики, битумные - для материалов на битумной основе, дегтевые — для дегтевых материалов, клеи на эпоксидной смоле - для полимерных материалов. На горизонтальные и наклонные до 25° поверхности рулонные материалы наклеивают по технологии устройства рулонных кровель с нахлесткой полотнищ впродольных и поперечных стыках на 100 мм с расположением стыков в разбежку. На вертикальные и наклонные более чем на 25° поверхности такие материалы наклеивают снизу вверх участками (захватками) по 1... 2 м с притиркой деревянными шпателями.
|
|
При сопряжении горизонтального гидроизоляционного ковра с гидроизоляцией вертикальных поверхностей сооружения (резервуара) вокруг него устраивают временную стену высотой 1,2... 1,5 м (рис. 11.1, б). На нее послойно заводят и наклеивают все слои гидроизоляционного ковра, а затем, после возведения стен сооружения, указанную временную стенку разбирают.
Штукатурную цементно-песчаную гидроизоляцию применяют для защиты жестких, трещиноустойчивых конструкций, причем ее устраивают после полной осадки сооружения. Для изоляции при этом применяют специальные растворы на водостойком безусадочном цементе (ВБЦ), водостойком расширяющемся цементе (ВРЦ) или портландцементе с уплотняющими и гидравлическими добавками. Перед устройством изоляции поверхность увлажняют, а бетонную поверхность, кроме того, насекают или обрабатывают пескоструйным аппаратом. Раствор наносят способом торкретирования с помощью цемент-пушки (рис. 11.1, в) или установки «Пневмобетон» отдельными слоями толщиной по 6... 10 мм. Количество слоев зависит от величины гидростатического напора. Каждый последующий слой наносят после затвердевания предыдущего, после обработки его сжатым воздухом и смачивания водой. В период твердения гидроизоляции ее предохраняют от механических повреждений и в течение двух недель увлажняют водой (2... 3 раза в сутки).
|
|

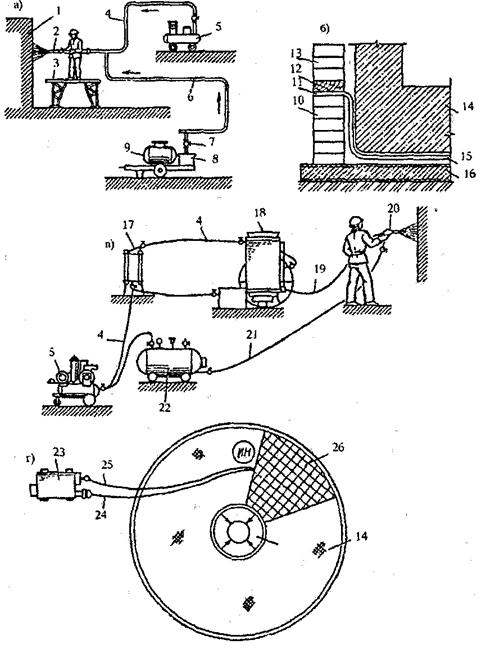

Рис. 11.1 – Схема устройства различных видов гидроизоляции: а - окрасочной, б - деталь перехода с горизонтальной оклеечной на вертикальную, в - цементно-песчаной, г - литой мастично-битумный при гидроизоляции днища радиального отстойника: 1 - изолируемая поверхность, 2 - форсунка, 3 - подмости, 4 - воздуховод, 5 - компрессор, 6 - мастикопровод, 7 - пробочный кран, 8 - насос, 9 - бак для эмульсии или холодной мастики, 10 - защитная стенка в 1/2 кирпича, 11 - слои горизонтального ковра, 12 - доска, 13 - разбираемая часть стенки, 14 - изолируемое сооружение (резервуар), 15 - защитный слой из цементно-песчаного раствора, 16 - бетонная подготовка, 17 - воздухоочиститель, 18 - цемент-пушка, 19 - материальный шланг, 20 - сопло, 21 - водяной шланг, 22 - бак с водой, 23 - передвижная кровельная установка, 24, 25 - шланги для подачи соответственно сжатого воздуха и мастики, 26 - готовый участок гидроизоляции, 27 - коническая часть днища отстойника
Штукатурную асфальтовую гидроизоляцию устраивают из горячих или холодных (эмульсионных) асфальтовых мастик и растворов путем их послойного нанесения с помощью асфальтометов, растворометов или растворонасосов. На горизонтальные поверхности изоляцию наносят захватками длиной до 20 м и шириной 2... 2,5 м слоями толщиной 7... 10 мм, а на вертикальные - снизу вверх ярусами 1,4... 1,8 м слоями по 5... 7 мм. Каждый слой наносят после остывания предыдущего с сопряжением ярусов и захваток в каждом слое внахлестку на 200 мм.
Литую асфальтовую гидроизоляцию выполняют из горячих асфальтовых мастик, растворов и асфальтополимерных смесей путем их разлива и разравнивания по горизонтальной поверхности или путем залива в зазор между специальной опалубкой и вертикальной поверхностью.
Сборно - листовую гидроизоляцию делают в виде сплошного покрытия из стальных или пластмассовых листов. Металлическую гидроизоляцию применяют редко, в особо ответственных сооружениях; выполняют ее из стальных листов на сварке. Пластмассовые (винипластовые) покрытия используют главным образом для защиты сооружений от агрессивных вод. Листы винипласта крепят к изолируемой поверхности с помощью клея ПХ, а между собой - на сварке.
Антикоррозионные покрытия наносят на предварительно очищенную поверхность, выравнивают и высушивают. На металлических поверхностях устраняют задиры и наплывы металла, зачищают сварочные швы, удаляют окислы и обезжиривают растворителями. Антикоррозионные окрасочные покрытия из химических лаков, красок и эмалей выполняют путем последовательного нанесения на поверхность грунтового, шпаклевочного и окрасочных слоев с сушкой каждого из них. Грунтовки и краски наносят распылением или кистями. Облицовочные и футеровочные покрытия из плит, кирпича, блоков выполняют теми же технологическими приемами, что и при облицовочных и каменных работах. Высокую плотность таких защитных покрытий обеспечивают путем тщательной перевязки и заделки швов. Металлизационные покрытия устраивают путем послойного напыления расплавленного цинка специальными аппаратами.
