Гвозди в соединениях сдвигаемых деревянных элементов работают как нагели. Их обычно забивают в древесину без предварительного просверливания, что обусловливает некоторые особенности их работы. Как указывалось раньше, исследования показали повышенную несущую способность гвоздей, вставленных в предварительно просверленные отверстия (см. табл. IV.1). Однако в этом случае гвозди принято называть тонкими нагелями и их расчет полностью совпадает с расчетом нагелей.
Диаметр гвоздей, забиваемых в цельную древесину, не превышает 6 мм и поэтому их несущая способность не зависит от угла между направлением действия силы и направлением волокон (см. рис. IV.25). В связи с этим для гвоздей коэффициент уменьшения несущей способности ka не вводят в формулы определения несущей способности (табл. IV.5).

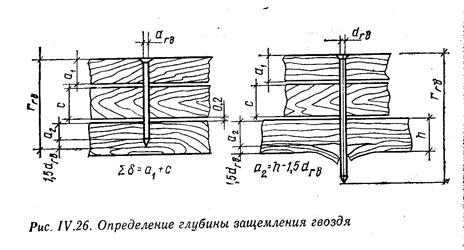

При определении расчетной длины защемления конца гвоздя в последней непробиваемой насквозь доске не следует учитывать часть длиной 1,5 dГв (рис. IV.26). Кроме того, из длины гвоздя при определении длины его защемления следует вычитать по 2 мм на каждый шов между соединяемыми элементами. Если расчетная длина защемления конца гвоздя получается меньше 4 dГв, то его работу в примыкающем к шву элементе учитывать не следует. Диаметр гвоздей принимать не более 0>25 толщины пробиваемого элемента. Если последняя доска пробивается гвоздем насквозь, то, учитывая отщеп ее нижнего слоя, рабочая толщина доски уменьшается на 1,5 dГв.
|
|
Заостренный конец гвоздя, проникая в древесину, раздвигает ее волокна в сторону, в результате чего происходит уплотнение древесины около гвоздя, что увеличивает опасность раскалывания древесины. Уменьшить эту опасность можно относительно более редкой расстановкой забиваемых гвоздей по сравнению с нагелями.
Минимальные расстояния между осями гвоздей вдоль волокон древесины следует принимать не менее S1 = 15 dГв при толщине пробиваемого элемента с≥10dГв; S1=25drB при толщине пробиваемого элемента c=4 d. Для промежуточных значений толщины элемента наименьшее расстояние следует определять по интерполяции.
Для элементов, не пробиваемых гвоздями насквозь, расстояние между осями гвоздей следует принимать не зависимо от их толщины S1 ≥15d. Расстояние вдоль волокон древесины от оси гвоздя до торца элемента во всех cлучаях надо брать не менее S1 =15d. Расстояние между осями гвоздей поперек волокон древесины при прямой расстановке гвоздей принимают не менее S2=4d; при шахматной расстановке или расстановке их косыми рядами это расстояние может быть уменьшено до S2=3d, а расстояние от продольной кромки до оси гвоздя 4d.
Гвозди образуют более плотные соединения, чем нагели. Недостатком гвоздевых соединений является заметная ползучесть при длительно действующих нагрузках. Для увеличения плотности соединений, особенно в случаях прикрепления стальных накладок к деревянным элементам, нашли применение особые гвозди с негладкой поверхностью (см. рис. IV.15), забиваемые в древесину пневматическими молотками.
