Эта теория позволяет обосновать значения максимальных параметров приема и сравнить различные методы приема, а также оценить реальную помехоустойчивость метода приема и совершенствовать его.
Метод приема сигналов/накоплений.
Простейший метод накопления – это повторение:
Приняли с ошибкой, но методом мажорирования получили исходный сигнал.
Для реализации этого метода надо:
- во времени знать значащие моменты модуляции и восстановления, т.е. реализовать синхронный (когерентный) прием
- величину повторений передачи выбрать наибольшей.
- обеспечить условия, чтобы энергия сигнала накапливалась быстрее, чем энергия помехи.
Процесс выделения какого-либо параметра называется детектированием. Если детектор асинхронный, значит он некогерентный(Рис.4)
Рис.4. Некогерентный приемник.
Где
БДО – блок детекторной обработки

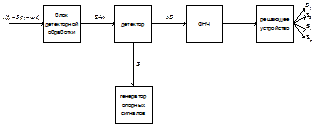

Рис.5. Когерентный источник.
Для узкополосной флуктуационной помехи справедливо выражение:
Всегда ли когерентный прием лучше, чем некогерентный? Нет! Все зависит от того, какое отношение сигнал/шум было на входе приемного устройства:
|
|
|
- слабый сигнал (
) Например,
а) когерентный прием:
б) некогерентный прием (на квадратичный детектор):
Видно, что при приеме слабых сигналов когерентный приемник в 20 раз лучше.
- сильный сигнал (
) Например,
а) когерентный прием:
б) некогерентный прием:
При приеме сильных сигналов выигрыш когерентных приемников неочевиден.
При когерентном приеме основная проблема – синхронизация.
Методы регистрации сигналов для когерентного приема (на примере приема двоичного сигнала, т.е.
)
- длительность сигналов
и
, т.е. значащий интервал, в течение которого информационное значение (параметр сигнала) не изменяется.
За счет фазовых и амплитудных искажений при приеме могут возникать искажения в виде смещений (краевые искажения) и дробления. При краевых искажениях
. При дроблениях
Рис. 6. Дробления.
Рис.7. Краевые искажения.
Способы защиты от искажений при приеме
Существует несколько способов борьбы с вышеприведенными видами искажений:
