Время разгона

Это время, за которое система плавного пуска увеличит напряжение на выходе от начального до полного. Время разгона не должно быть слишком большим, поскольку это приведет к ненужному перегреву мотора и срабатыванию защитного реле. Если мотор не нагружен, фактическое время разгона, возможно, окажется меньше заданного, а если мотор сильно нагружен, время пуска, наоборот, может оказаться больше заданного.

Время выбега (время останова)

- задается, когда необходима плавная остановка мотора, например, при работе с насосами или ленточными конвейерами. Время выбега - это время, за которое напряжение на выходе системы снизится от полного до начального напряжения. Если время выбега равно нулю, это будет эквивалентно резкому снятию напряжения.

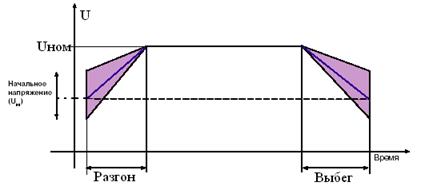

Рис.8. Основные настройки системы плавного пуска

Ограничение тока (рис.9) может использоваться в тех случаях, когда требуется ограничение пускового тока или при пуске под большой нагрузкой, когда трудно обеспечить хороший старт заданием только начального напряжения и времени разгона. При достижении предела ограничения тока система плавного пуска временно прекращает увеличение напряжения и возобновляет его, как только это позволит снизившийся в результате разгона ток.

Эта функция имеется не во всех системах плавного пуска.
