Принцип организации кластеров

Кластеризация данных

Кластеризация является методом совместного хранения родственных данных (таблиц). Кластер – это структура памяти, в которой хранится набор таблиц (в одних и тех же блоках памяти). Кластеризуемые таблицы должны иметь общие столбцы, используемые для соединения (например, первичный ключ таблицы ТОВАРЫ и внешний ключ таблицы ПОСТАВКИ, рис. 4.8,б).

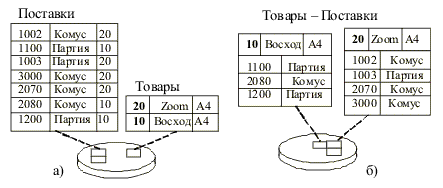

Рис.4.8. Некластеризованные (а) и кластеризованные (б) данные

Кластерный ключ (КК) – это поле или набор полей, общих для всех кластеризуемых таблиц. Каждая таблица, хранимая в кластере, должна иметь поля, соответствующие типам и размерам полей кластерного ключа. Количество полей в кластерном ключе ограничено (например, для СУБД Oracle8 это ограничение равно 16).

Совместное хранение данных означает, что на одной странице или в одном блоке памяти хранятся данные из всех кластеризованных таблиц, имеющие одинаковое значение кластерного ключа. Физически это обычно реализуется так: в начале страницы (блока) хранится запись из таблицы, для которой кластерный ключ является первичным (или уникальным), а вслед за ней располагаются записи из другой таблицы (таблиц), имеющие те же значения кластерного ключа. Фактически, данные хранятся в виде соединения таблиц по значениям кластерного ключа. Поэтому соединение кластеризованных таблиц по сравнению с раздельно хранимыми таблицами выполняется в 3-6 раз быстрее.

Если все данные, относящиеся к одному значению кластерного ключа, не помещаются в одном блоке, то выделяется новый блок памяти и предыдущий блок хранит ссылку на него. Но если система позволяет из-менять размер блока (в частности, СУБД Oracle), при создании кластера желательно установить размер блока исходя из оценки среднего объёма записей с одинаковыми значениями кластерного ключа. Если же записи с одинаковым значением КК занимают только часть блока (например, в среднем 1К при размере блока 4К), то при создании таблицы кластера можно указать количество значений КК на один блок.

Значения кластерного ключа таблицы могут обновляться. Но это обновление может вызвать физическое перемещение записи, т.к. расположение записи зависит от значения кластерного ключа. Поэтому часто обновляющиеся атрибуты не являются хорошими кандидатами на вхождение в кластерный ключ.

Два основных преимущества кластеров:

• Уменьшается время соединения таблиц по значению кластерного ключа.
• Каждое значение кластерного ключа хранится только один раз, за счёт чего достигается экономия памяти.

С другой стороны, наличие кластеров обычно увеличивает время выполнения операции добавления записи (INSERT): система тратит дополнительное время на поиск блока, в который нужно поместить новую запись.
