Лабораторная работа № 2

РАСЧЕТЫ И ВЫВОДЫ

ИССЛЕДОВАНИЕ ОДНООПЕРАЦИОННОГО ТИРИСТОРА

Тиристор - это полупроводниковый прибор, с двумя устойчивыми состояниями, имеющий три или более электронно-дырочных перехода, который может переключаться из закрытого состояния в открытое (отпирание) и наоборот (запирание). Время переключения состояний тиристора достаточно мало и лежит в пределах от единиц до нескольких сотен микросекунд. На основе многослойных полупроводников разработаны приборы, рассчитанные на токи до нескольких десятков тысяч ампер и напряжение до 5000 В. Основным материалом для изготовления полупроводниковой структуры тиристоров служит кремний.

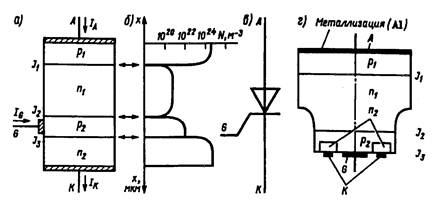

Наибольшее распространение получили простейшие однооперационные тиристоры, имеющие три электрода: анод, катод и управляющий электрод. На рис. 1 приведены схема однооперационного тиристора, график концентрации примесей, условное обозначение и схема кремниевой структуры.

Рис. 1 Схема однооперационного тиристора (а), график концентрации примесей (б), условное обозначение (в) и схема кремниевой структуры (г).

В однооперационном (невыключаемом, незапираемом) тиристоре осуществима только одна операция – отпирание тиристора. Запирание такого тиристора достигается по цепи анода. В исходном состоянии структура р-n-р-n не проводит тока. Прямое смещение от управляющего электрода переводит структуру в открытое состояние. Обратное переключение в закрытое состояние возможно только после отключения тока анода и тока управляющего электрода.

На рис. 2 приведена статическая ВАХ однооперационного тиристора.

Рис. 2. Статическая ВАХ однооперационного тиристора.

Снижение прямого тока открытого тиристора при токе на управляющем электроде равном нулю, приводит к прекращению регенерации, и тиристор запирается, перейдя в закрытое состояние. Таким образом, для перевода тиристора из открытого состояния в закрытое, необходимо выполнить три условия:

- уменьшить ток управления до нуля

- снизить анодный ток до значения, меньшего тока удержания

- поддерживать тиристор в этом состоянии в течение времени выключения, необходимого для рекомбинации накопившихся зарядов

Таким образом, статическая ВАХ (рис. 2) содержит четыре характерных участка:

1. Обратная ветвь ВАХ, аналогичная диодной обратной цепи

2. Прямая ветвь ВАХ в закрытом состоянии тиристора (блокирование прямого напряжения)

3. Неустойчивая часть переключения из закрытого состояния в открытое

4. Прямая ветвь ВАХ в открытом состоянии тиристора.

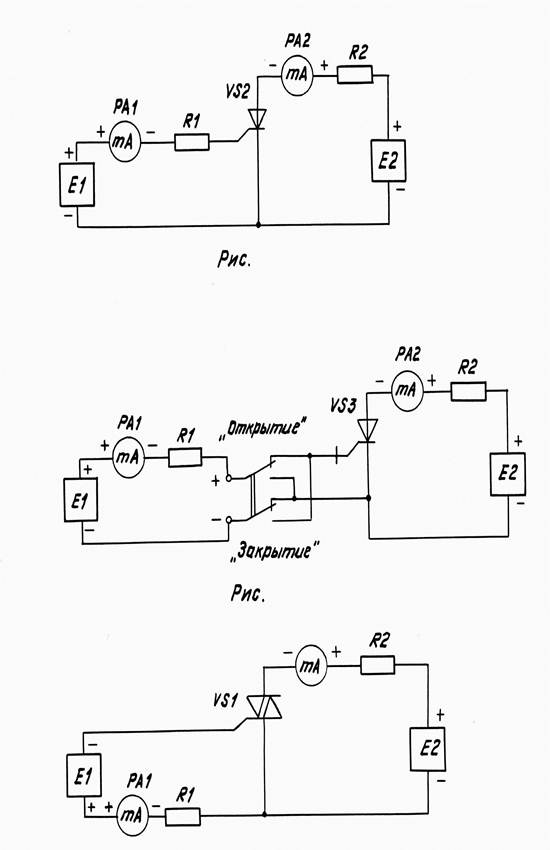

На лабораторных стендах согласно схемам исследования, приведенным на рис. 3. были получены опытные данные, приведенные в таблице 1.

Таблица 1.

Напряжение переключения тиристора в открытое состояние при различных токах управляющего электрода

Iу, мА	Uп, В
	21,5
1,5	16,2

Таблица 2.

Величины токов, подаваемых на управляющей электрод при включении и отключении тиристора

U, В	Iувкл, мА	Iа, мА	Iувыкл, мА	Кз

В отчете по лабораторной работе требуется:

_- определить коэффициент запирания тиристора Кз= Iа/ Iу_выкл

- построить зависимости Uп=f(Iу) и Кз=f(Iа)

- сделать выводы о характере полученных кривых
