Ведущие трубы

Ведущие трубы имеют квадратный, шестигранный либо крестообразный профиль с концентрично расположенным круглым или квадратным отверстием для прохода промывочного раствора. Благодаря граненой поверхности облегчается взаимодействие ведущей трубы и ротора и обеспечивается осевое перемещение бурильной колонны в процессе бурения скважины. На концах ведущих труб нарезается левая и правая наружные конические резьбы треугольного профиля. Левая коническая резьба используется для навинчивания верхнего переводника ПШВ, соединяющего ведущую трубу с вертлюгом. Правая коническая резьба используется для нижнего переводника ПШН, соединяющего ведущую трубу с бурильной колонной. Для обеспечения возможности наращивания бурильной колонны ведущая труба по длине должна быть больше бурильной трубы.

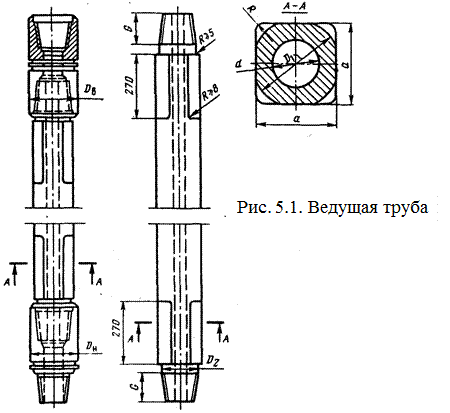

На практике преимущественно распространены ведущие трубы с квадратным профилем (рис. 5.2), конструктивные размеры которых регламентируются ТУ 14-3-126—73 и нормалью Н293—49.

Основные технические данные ведущих труб, изготовляемых согласно ТУ 14-8126—73

Диаметры трубы, мм
Сторона квадрата а, мм	112	140	155
Радиус при вершине квадрата R, мм	20±3	20±3	20±3
Диаметр канала d, мм	74±4	85±5	100±5
Диаметр проточки под элеватор ,мм
Диаметр цилиндрической проточки, мм	110±0,5	135±0,5	150±0,5
Длина резьбы G (включая сбег), мм
Длина трубы L, м	13—2,5	14+2,5	14+2,5
Масса 1 м трубы, кг	65,6	106,6	124,3

Ведущие трубы изготовляют из стали групп прочности Д и К, переводники — из стали марки 40ХН (ГОСТ 4543—71) либо из стали марки 45 (ГОСТ 1050—74).

Помимо указанных применяются ведущие трубы со стороной квадрата 65 и 80 мм, имеющие высаженные концы, на которых нарезается внутренняя коническая левая и правая резьба для переводников к вертлюгу и бурильной трубе. Ведущие трубы этой конструкции, называемые двухраструбными, изготовляют путем вытяжки (редуцирования) из круглой толстостенной трубы и отличаются тем, что имеют квадратное проходное сечение. Основные технические данные двухраструбных ведущих труб соответствуют нормали Н293—49 [40].

Ведущие трубы типа ТВКП диаметрами 112, 140 и 155 мм имеют конические стабилизирующие пояски и переводники на трапецеидальной резьбе (ТУ 39-01-04-392—78), изготовляются из горячекатаной термообработанной трубы [40]. Трубы типа ТВКП выгодно отличаются от труб с высаженными концами технологией изготовления и усталостной прочностью резьбовых соединений.
